Griglia edificio

Le griglie degli edifici definite dall'utente facilitano la modellazione di strutture a travi o a griglia. I punti di intersezione di una griglia planare o spaziale costituita da linee forniscono punti di definizione per nodi e aste. È possibile utilizzare la griglia dell'edificio per impostare gli oggetti, a condizione che sia attivato lo snap ad oggetto con l'opzione 'Griglia dell'edificio' (vedere il capitolo Snap ad oggetto). Puoi anche farlo rapidamente utilizzando il pulsante nel Barra degli strumenti CAD .

Sono preimpostati quattro tipi di griglia, che è possibile modificare, se necessario, e utilizzare per l'input.

Tipi preimpostati per le griglie degli edifici

Nella finestra di dialogo "Nuova griglia dell'edificio", è possibile creare una griglia definita dall'utente.

Finestra di dialogo "Nuova griglia dell'edificio"

La casella di controllo Attivo controlla se la griglia selezionata viene visualizzata nella finestra di lavoro.

Nella scheda Principale , si definiscono le specifiche di base per la griglia dell'edificio.

Coordinate della linea della griglia

Inserire le coordinate di posizione delle linee della griglia in questa sezione di dialogo. Utilizza gli spazi come separatori (vedi Finestra di dialogo "Nuova griglia dell'edificio"). Assicurarsi che le coordinate siano costantemente in ordine crescente o decrescente.

Per una griglia regolare, inserire le coordinate della prima linea. Quindi, aggiungi il numero di altre linee della griglia e moltiplica il valore per la distanza (esempio: 4*5.000 significa "Quattro linee aggiuntive, ciascuna a una distanza di 5.000 m").

Quando crei una Specific Grid mediante una rotazione (cilindrica o sferica), puoi definire gli angoli di rotazione e le distanze nelle caselle di testo personalizzate.

Etichette delle linee della griglia

In questa sezione di dialogo, specificare le descrizioni che si desidera dare alle linee della griglia. Le voci impostate per impostazione predefinita vengono aggiunte automaticamente quando si inseriscono le coordinate nella sezione di dialogo sopra. Anche in questo caso, la descrizione comando fornisce informazioni utili.

Origine

Posiziona il punto zero della griglia in un "Nodo" esistente o nuovo. È anche possibile posizionare l'origine in qualsiasi punto inserendo le sue coordinate o definendo il punto graficamente con il pulsante .

Opzioni

In questa sezione di dialogo, è possibile impostare la visualizzazione della griglia dell'edificio individualmente:

• Blocca nell'area grafica: La griglia non può essere spostata graficamente.
• Includi nella vista "Mostra modello intero": La griglia è mostrata nella vista generale.
• Punti della griglia: Vengono visualizzati i punti di intersezione delle linee della griglia.
• Linee della griglia: Vengono visualizzate le linee della griglia.
• Etichette: Le descrizioni delle linee della griglia vengono visualizzate se le opzioni "Etichetta" per l'inizio della linea della griglia e la fine della linea della griglia sono attivate.
• Dimensioni: Vengono visualizzate le dimensioni dei punti della griglia.
• Griglia specifica: La griglia di linee può essere inclinata, ruotata o allineata con un oggetto di riferimento (vedere la scheda Griglia specifica).

Inizio della linea della griglia/Fine della linea della griglia

È possibile estendere le linee della griglia oltre i punti di intersezione del contorno delle linee con un "Estensione della linea". Specificare le dimensioni per gli assi pertinenti.

Griglie senza estensione della linea (sinistra) e con estensione della linea (destra)

Le caselle di controllo "Etichetta" controllano se le descrizioni sono visualizzate sulle linee della griglia e per quali assi e estremità delle linee vengono visualizzate le etichette.

Griglia specifica

La scheda Griglia specifica viene visualizzata se è stata selezionata l'opzione "Griglia specifica" nella scheda "Principale". Qui, è possibile modificare il tipo di griglia, ruotare la griglia o allinearla con un altro oggetto.

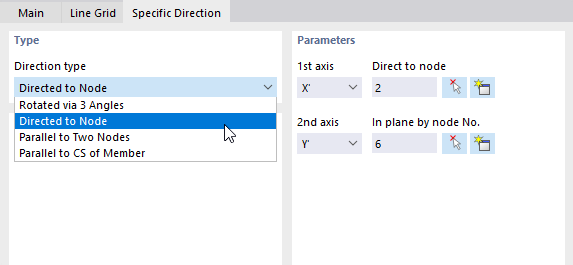

Allineamento specifico della griglia dell'edificio

Tipi

Il "Tipo di griglia" descrive la forma geometrica di base della griglia dell'edificio. Le seguenti opzioni sono disponibili per la selezione nell'elenco:

• Cartesiano: La griglia viene creata nel sistema di coordinate cartesiane.
• Inclinato: La griglia orientata ortogonalmente è ruotata di un angolo di inclinazione di .
• Cilindrico: La griglia viene creata ruotando i punti intorno all'asse Z.
• Sferico: La griglia viene creata ruotando i punti intorno a due assi.

Definire il "Sistema di coordinate" a cui si riferisce la griglia dell'edificio. È possibile selezionare un Sistema di coordinate definito dall'utente dall'elenco o crearne uno nuovo utilizzando il pulsante .

Il "Tipo di rotazione" definisce come viene ruotata la griglia dell'edificio. Le seguenti opzioni sono disponibili per la selezione nell'elenco:

• Ruotato tramite 3 angoli: rotazione della griglia intorno agli assi globali per gli angoli α_X', α_Y' e α_Z'
• Diretto al nodo: allineamento degli assi della griglia X' e Y' ad un nodo
• Parallelo a due nodi: allineamento della griglia alla linea di collegamento di due nodi
• Parallelo al SC della linea/asta: allineamento della griglia agli assi locali di una linea o di un'asta

Parametri di rotazione

Questa sezione di dialogo è adattata al "Tipo di rotazione". Qui, è possibile definire gli oggetti o gli angoli di rotazione.

Angoli di inclinazione

Questa sezione di dialogo viene visualizzata per il tipo di griglia "Inclinata". È possibile definire gli angoli di rotazione α intorno agli assi X, Y e Z.
