Viste definite dall'utente

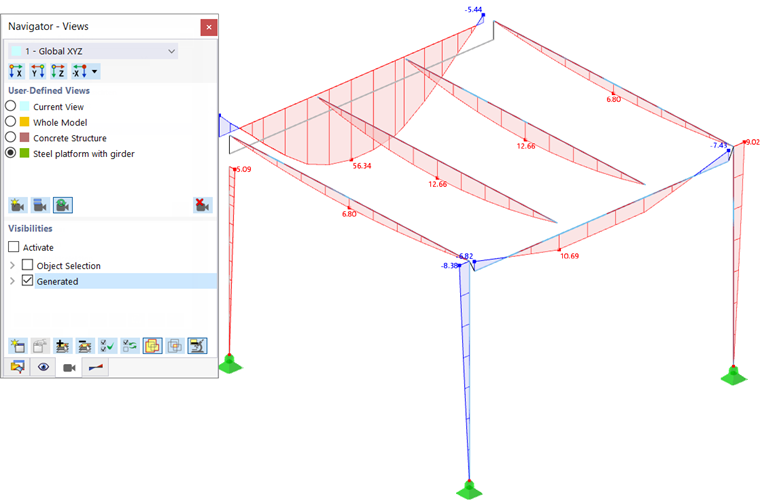

Puoi salvare una vista specifica del modello o una visibilità corrente di come vista personalizzata. Ciò consente di salvare determinati angoli di visualizzazione, rappresentazioni ingrandite, parti del modello e impostazioni del 'Navigatore - Mostra' e di utilizzarle durante l'immissione o la valutazione. Le viste definite dall'utente sono gestite nel Navigatore - Viste .

Per salvare la vista corrente, fare clic sul pulsante Neue benutzerdefinierte Ansicht nella sezione del navigatore 'Viste definite dall'utente'. Quindi, definire il nome della vista nella finestra di dialogo 'Nuova vista definita dall'utente'.

Dopo aver fatto clic su OK, la vista viene aggiunta all'elenco delle viste definite dall'utente. Quando il pulsante Ansicht aktualisieren è attivato (impostazione predefinita), è possibile passare da una vista all'altra facendo clic in un campo di selezione Campo di selezione .

I pulsanti sotto l'elenco di visualizzazione hanno le seguenti funzioni:

Neue benutzerdefinierte Ansicht Crea una nuova vista definita dall'utente dalla vista corrente
Ansicht neu definieren Sostituisce la vista selezionata (non attivata) con la vista corrente
Ansicht aktualisieren Controlla se la vista può essere aggiornata utilizzando le caselle di selezione
Ansicht löschen Elimina la vista definita dall'utente selezionata

Ad esempio, per aggiungere o eliminare oggetti in una vista, procedere come segue:

  • Imposta la vista.
  • Disattivare l'aggiornamento automatico facendo clic sul pulsante Ansicht aktualisieren in modo che venga visualizzato senza cornice.
  • Regola la vista.
  • Salvare la visualizzazione modificata con il pulsante Ansicht neu definieren .
  • Riattivare il pulsante Ansicht aktualisieren in modo da poter passare da una vista all'altra.

Utilizzare i pulsanti nella sezione superiore del navigatore per impostare rapidamente un angolo di visualizzazione predefinito. I pulsanti sono descritti nel capitolo Controllo grafico . Se si desidera utilizzare un sistema di coordinate definito dall'utente per gli assi, è possibile selezionarlo nell'elenco del sistema di coordinate.

Punto di vista per punto di vista

Il punto da cui viene visualizzato il modello è chiamato punto di vista ' '. Questa impostazione della vista è gestita nella finestra di dialogo 'Modifica posizione', a cui puoi accedere tramite il menu VisualizzaPosizione .

La vista corrente è impostata sul modello come l'angolo di visualizzazione ' '. Questo è determinato dagli angoli α, β e γ, che puoi controllare qui e regolare se necessario.

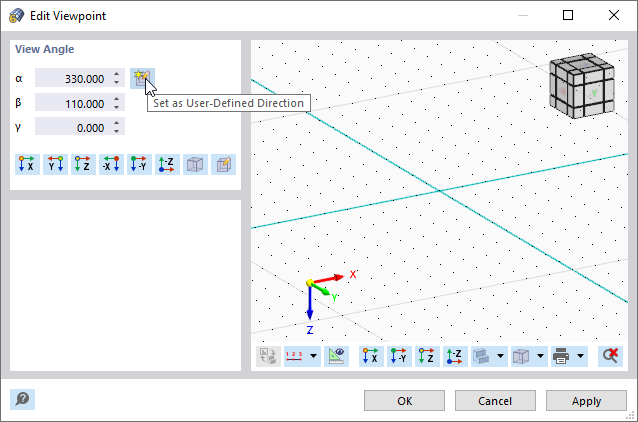

Se si desidera salvare la posizione corrente come punto di vista definito dall'utente, fare clic sul pulsante Visualizza dal punto di vista (vedere l'immagine sopra). Dopo essere usciti dalla finestra di dialogo, è possibile attivare questo angolo di visualizzazione definito dall'utente con il pulsante Visualizza dal punto di vista nella barra degli strumenti (vedi immagine # extbookmark manual|image036668|Visualizza pulsanti #).

È possibile utilizzare gli altri pulsanti nella sezione 'Angolo di visualizzazione' per preimpostare una delle viste standard.
