Generazione di controventi nelle celle

È possibile utilizzare la funzione Genera controvento nelle celle per creare rapidamente diagonali per strutture a travi. Le aste devono formare una cosiddetta "cella", cioè un'area in un piano formata da quattro nodi d'angolo e racchiusa da aste su tutti i lati.

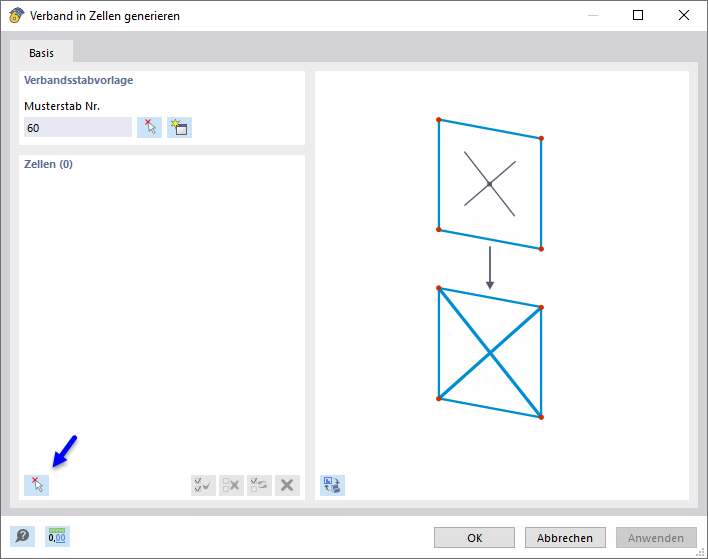

È possibile accedere a questa funzione selezionando StrumentiGenera modello - Aste nel menu. Apparirà la finestra di dialogo 'Genera controvento nelle celle'.

Nella sezione 'Modello dell'asta di controvento', definire un'asta del modello di cui si desidera utilizzare la sezione trasversale e il tipo di asta per le diagonali. Utilizzare il pulsante Seleziona Individualmente è possibile selezionare l'asta graficamente nella finestra di lavoro.

Quindi, fai clic sul pulsante nella parte inferiore della sezione di dialogo 'Celle' Seleziona Individualmente (contrassegnato nella figura sopra). Nel grafico, tutte le celle che il programma riconosce nel modello sono contrassegnate da una croce.

Fare clic sulle celle pertinenti una alla volta in modo che siano visualizzate nel colore di selezione. Fare clic su OK per tornare alla finestra di dialogo iniziale.

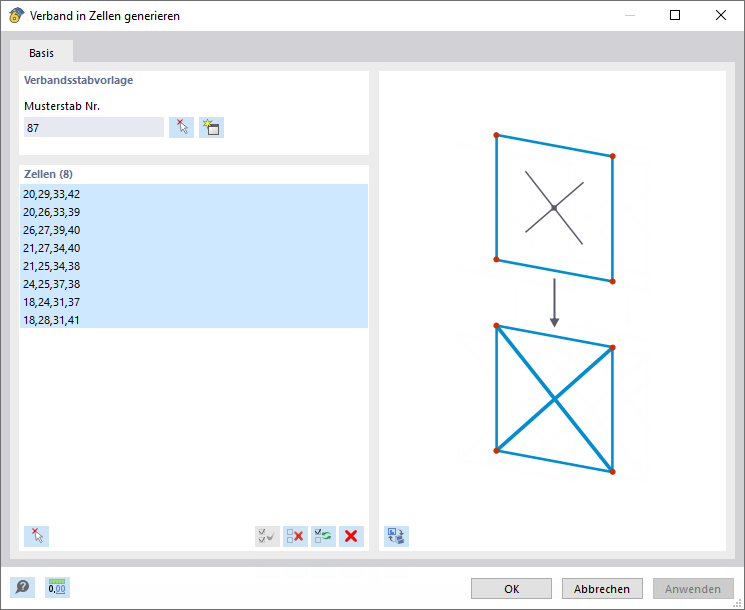

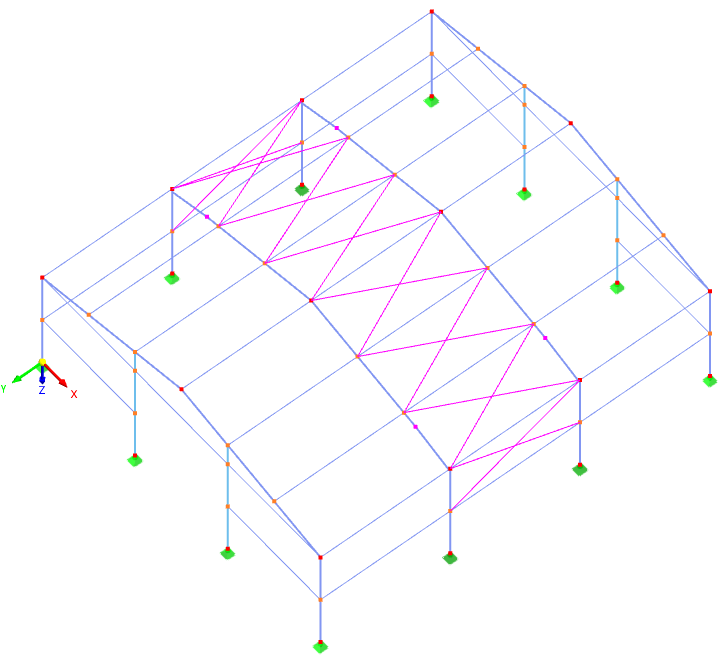

Le celle selezionate sono incluse in un elenco. È possibile modificare i dati qui, se necessario. Dopo aver fatto clic su OK, il programma crea i controventi nelle aree specificate.

Informazione

Il controvento mancante deve essere aggiunto manualmente; ad esempio, le diagonali tra i vincoli esterni nel modello mostrato sopra. Lo stato attuale è che solo le aree che sono chiuse su tutti i lati sono riconosciute.
