Carichi dei nodi

I carichi dei nodi sono forze, momenti o masse che agiscono sui nodi.

Nell'elenco, selezionare il 'Caso di carico' a cui si desidera assegnare il carico.

Base

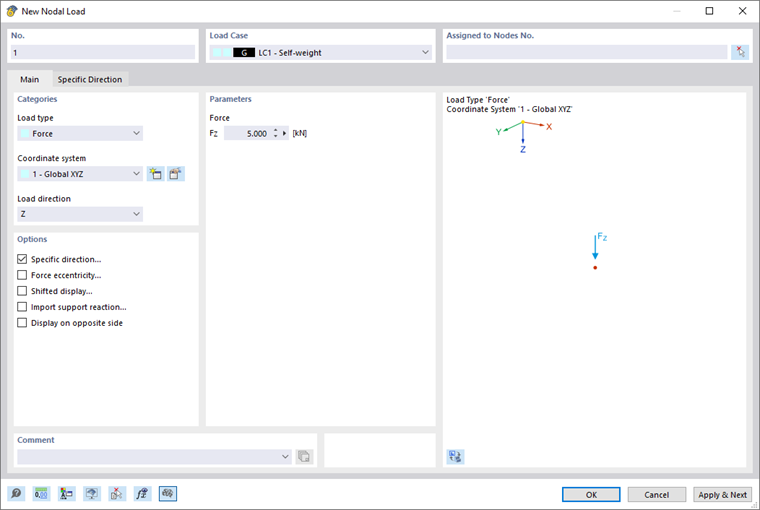

La scheda Principale gestisce i parametri di carico di base.

Categorie

Le seguenti opzioni sono disponibili nell'elenco 'Tipo di carico':

Importante

Per considerare una massa nel calcolo, attivare l'opzione Massa attiva nella finestra di dialogo 'Impostazioni analisi statica' (vedi immagine Impostazioni di base ).

Se il carico del nodo non si riferisce al 'Sistema di coordinate' XYZ globale, è possibile selezionare un sistema di coordinate definito dall'utente o crearne uno nuovo.

Selezionare la 'Direzione del carico' dall'elenco per definire l'effetto del carico. Le tre direzioni degli assi globali X, Y e Z e le direzioni U, V e W per i sistemi di coordinate definiti dall'utente sono disponibili per la selezione.

Parametri

Specificare il valore del carico della forza, del momento o della massa. Per il tipo di carico 'Componenti', è possibile ripartire proporzionalmente i valori del carico.

Informazione

Un momento positivo agisce in senso orario attorno al corrispondente asse positivo. Gli assi globali delle coordinate nella finestra di lavoro aiutano a definire il segno.

Opzioni

Utilizzare le caselle di controllo in questa sezione di dialogo per definire ulteriori proprietà del carico del nodo. A seconda della selezione, Direzione specifica, Force Eccentricity, Shifted Display o Importa la reazione vincolare sono state aggiunte le schede.

È possibile influenzare la visualizzazione del vettore di carico con l'opzione 'Visualizza sul lato opposto'.

Direzione specifica

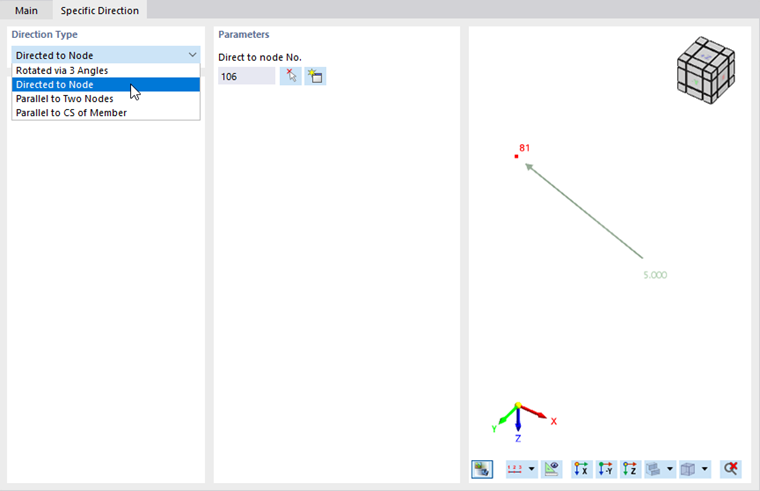

La scheda Direzione specifica consente di orientare il carico del nodo indipendentemente da un sistema di coordinate.

Seleziona il 'Tipo di direzione' dall'elenco. Nella sezione di dialogo 'Parametri', è quindi possibile ruotare il carico attorno agli assi X, Y e Z, indirizzarlo su uno o due nodi o posizionarlo parallelamente a un'asta. Seleziona graficamente gli oggetti di riferimento con il pulsante Seleziona Individualmente .

Eccentricità della forza

Se il carico non agisce direttamente sul nodo, è possibile specificare un'eccentricità nella scheda Eccentricità della forza.

Immettere le 'ordinate di eccentricità'. Le distanze si riferiscono alle direzioni globali X, Y e Z. Nel caso di un sistema di coordinate definito dall'utente, le eccentricità sono relative agli assi X'Y'Z' ruotati.

Informazione

Quando si calcola secondo l'analisi del secondo ordine o di grandi spostamenti, il carico mantiene la sua eccentricità definita globalmente. Non è adattato alla rotazione del nodo'.

Visualizzazione spostata

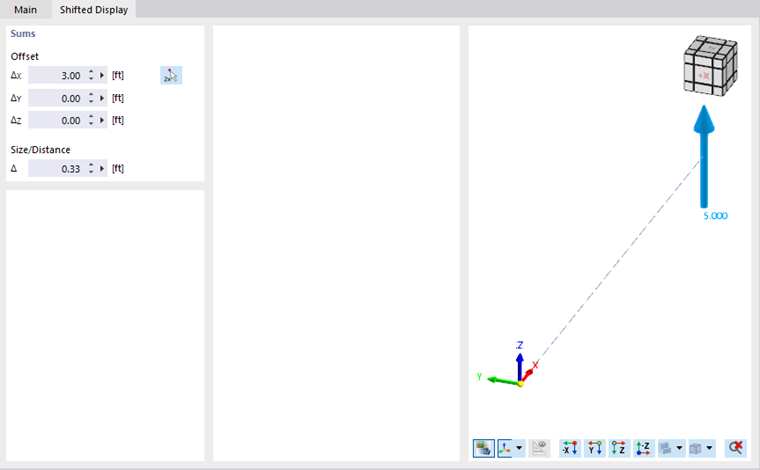

Nella scheda Visualizzazione spostata , è possibile definire le impostazioni per migliorare la visualizzazione del carico del nodo.

A differenza di un Force Eccentricity, il carico viene spostato solo per la visualizzazione grafica. Non ci sono momenti aggiuntivi. Specifica lOffset' nelle direzioni globali.

Utilizzare la casella di testo 'Dimensione/Distanza' per regolare le dimensioni di visualizzazione della freccia del carico.

Dalla reazione vincolare

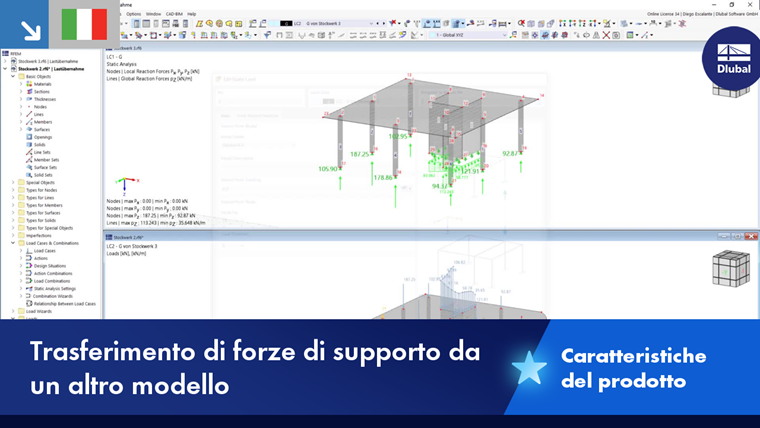

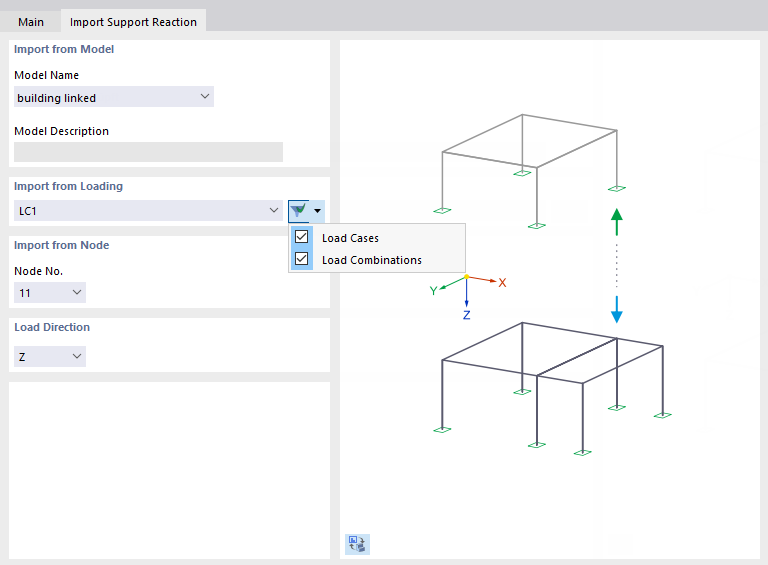

La scheda Importa reazione vincolare consente di importare la forza del vincolo esterno o il momento del vincolo esterno di un nodo da un altro modello come carico. Ad esempio, è possibile analizzare i modelli 2D trasferendo i carichi da un piano all'altro.

Suggerimento

La FAQ 5363 descrive un esempio di come trasferire le reazioni vincolari da un altro modello.

Importa dal modello

Nell'elenco 'Nome modello', selezionare il modello da cui si desidera importare una reazione vincolare ("modello originale"). Questo modello deve trovarsi nello stesso progetto Dlubal e deve avere un ID modello diverso (vedi Capitolo Parametri del modello ).

Importa dal carico

Tutti i casi di carico e le combinazioni di carico disponibili nel modello originale sono disponibili per la selezione nell'elenco. Le combinazioni di risultati e le situazioni di progetto non sono disponibili perché le reazioni vincolari di inviluppo non possono essere importate. Utilizzare il pulsante elenco Elenco filtri per filtrare le voci (vedi immagine sopra).

Non importa se i risultati del caso di carico o della combinazione di carico sono disponibili nel modello originale. Durante il calcolo, i risultati rilevanti vengono determinati automaticamente in background.

Informazione

Il carico di reazione è collegato al carico del vincolo esterno del modello originale. Le modifiche successive nel modello originale vengono automaticamente adottate nel modello di destinazione. In questo modo, è possibile collegare i modelli dello stesso progetto.

Importa dal nodo

Nell'elenco, selezionare il numero del nodo vincolato di cui si desidera importare la forza del vincolo esterno o il momento del vincolo esterno. Con il Tipo di carico nella scheda 'Principale', è possibile definire se importare una forza o un momento.

Direzione del carico

Seleziona l'asse globale la cui componente della reazione vincolare deve essere considerata durante l'importazione.

Suggerimento

Per importare tutti i componenti del carico, selezionare il tipo di carico Componenti nella scheda 'Principale'. Quindi, l'opzione Tutto è disponibile nell'elenco Direzione del carico per determinare tutte le direzioni del carico.
