I rappresentanti delle aste sono modelli per oggetti che hanno proprietà identiche in termini di materiale, sezione trasversale, tipo di asta e lunghezza. Questi rappresentanti possono essere intesi come "modelli di aste". Facilitano la valutazione e la documentazione dei risultati. Poiché viene analizzata solo l'asta con le forze interne determinanti e i momenti di tutti i tipi simili, i rappresentanti dell'asta forniscono una buona panoramica sia nel programma che nella stampa.

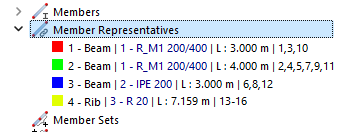

I rappresentanti non sono creati manualmente, ma sono creati automaticamente da RSTAB dalle proprietà delle aste nel modello. Essi sono elencati nel navigatore.
Come mostra l'esempio nell'immagine sopra, RSTAB crea due rappresentanti per le aste in calcestruzzo che hanno la stessa sezione trasversale ma lunghezze diverse.
Per impostazione predefinita, RSTAB crea rappresentanti per i seguenti criteri:
- Materiale
- sezione
- tipo di linea
- Tipo di asta
- lunghezza dell'asta
L'assistente rappresentante del personale consente di infittire i criteri menzionati. La creazione guidata si trova nella scheda 'Rappresentanti aste' della finestra di dialogo 'Modello - Dati base' che può essere aperta con il pulsante
o la scorciatoia 'Rappresentanti aste' menu nel navigatore.

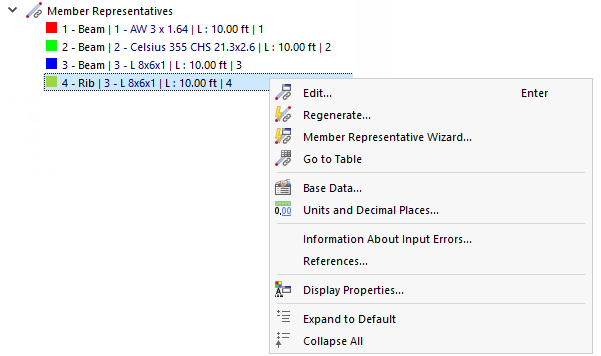

È possibile verificare le proprietà di un rappresentante nella finestra di dialogo "Modifica rappresentante asta". Aprire la finestra di dialogo con la funzione del menu di scelta rapida Modifica (vedi immagine 'Rappresentanti aste' - Menu di scelta rapida) o facendo doppio clic sulla voce del navigatore.
LElenco" fornisce una panoramica di tutti i rappresentanti del modello. La sezione di dialogo 'Aste' mostra i numeri delle aste che hanno le stesse proprietà e sono assegnate al rappresentante selezionato.
Nella scheda Di base , è possibile vedere le informazioni sulle 'mappature' e ' | Analitico' relativo all'analisi strutturale. Il 'Riepilogo' mostra, tra le altre, la massa totale delle aste incluse nel rappresentante.
