Aste parallele

La funzione Crea aste parallele disponibile nel menu StrumentiModifica aste fornisce varie opzioni per copiare le aste selezionate in parallelo. In alternativa, è possibile utilizzare il pulsante Asta parallela nella barra degli strumenti CAD (vedere l'immagine Strumenti di modellazione ).

Suggerimento

È anche possibile eseguire l'offset delle aste in parallelo senza selezionarle in anticipo. Definire i parametri nella finestra di dialogo 'Nuova asta parallela con offset', quindi fare clic sulle aste.

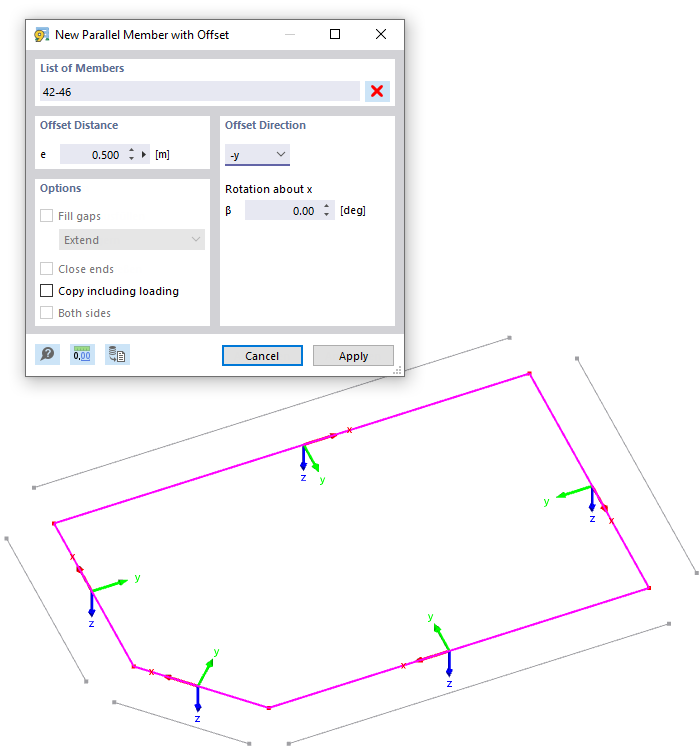

L'immagine seguente mostra diverse aste le cui copie sono sfalsate verso l'esterno a una distanza di 50 cm.

Distanza offset

Inserire la distanza di cui si desidera copiare le aste.

Direzione offset

Nell'elenco, selezionare l'asse locale nella cui direzione deve essere creata la copia. Gli offset sono possibili nella direzione dell'asse positiva o negativa. I sistemi di assi locali delle aste vengono visualizzati per l'orientamento.

Se le aste copiate non giacciono nel piano xz o yz degli oggetti originali, specificare la 'Rotazione intorno a x'. Un angolo positivo β ruota le copie in senso orario attorno agli assi positivi dell'asta x.

Opzioni

Le caratteristiche in questa sezione di dialogo sono ancora in preparazione. È inteso che consentono il collegamento delle copie con le aste originali. Facoltativamente, è possibile 'Copiare il carico incluso' assegnato alle aste in tutti i casi di carico.
