Die Funktion Parallele Stäbe erzeugen im Menü Extras → Stäbe modifizieren bietet verschiedene Möglichkeiten, um selektierte Stäbe parallel zu kopieren. Alternativ verwenden Sie hierzu die Schaltfläche
in der CAD-Symbolleiste (siehe Bild
Modellierungstools
).

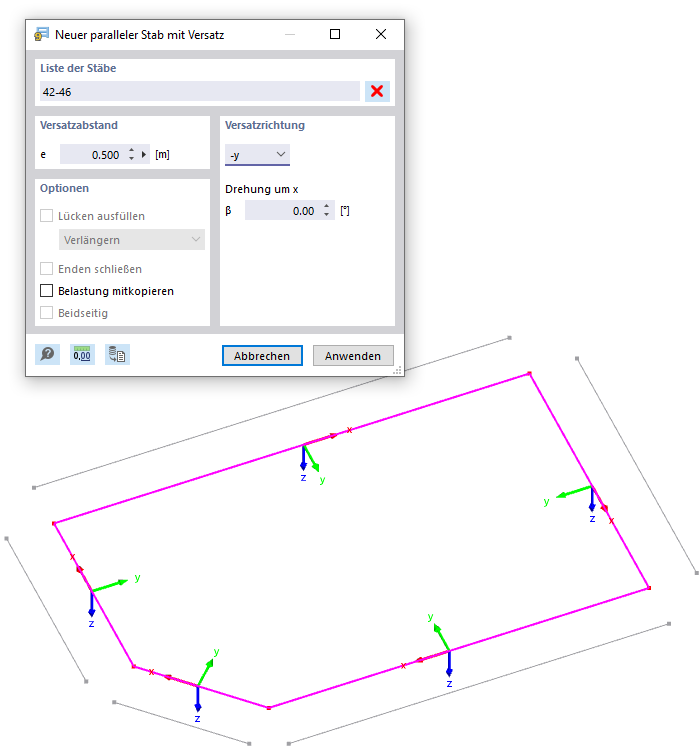

Das folgende Bild zeigt mehrere Stäbe, deren Kopien in einem Abstand von 50 cm nach außen versetzt werden.
Versatzabstand
Geben Sie den Abstand an, mit dem Sie die Stäbe kopieren möchten.
Versatzrichtung
Wählen Sie in der Liste die lokale Achse aus, in deren Richtung die Kopie erzeugt werden soll. Der Versatz ist in die positive oder negative Achsenrichtung möglich. Zur Orientierung werden die lokalen Achsensysteme der Stäbe angezeigt.
Wenn die kopierten Stäbe nicht in der xz- oder yz-Ebene der Originalobjekte liegen, geben Sie die 'Drehung um x' an. Ein positiver Winkel β rotiert die Kopien im Uhrzeigersinn um die positiven Stabachsen x.
Optionen
Die Funktionen in diesem Abschnitt sind noch in Vorbereitung. Sie sollen es ermöglichen, die Kopien mit den Originalstäben zu verbinden. Optional können Sie die 'Belastung mitkopieren', die den Stäben in sämtlichen Lastfällen zugewiesen ist.
