Barres parallèles

La fonction Créer des barres parallèles disponible dans le menu OutilsModifier les barres offre différentes options pour copier les barres en parallèle. Vous pouvez également utiliser le bouton Barre parallèle de la barre d'outils CAO (voir l'image Outils de modélisation ).

Astuce

Vous pouvez également déplacer des barres en parallèle sans les sélectionner au préalable. Dans la boîte de dialogue « Nouvelle barre avec décalage parallèle », définissez les paramètres, puis cliquez sur les objets.

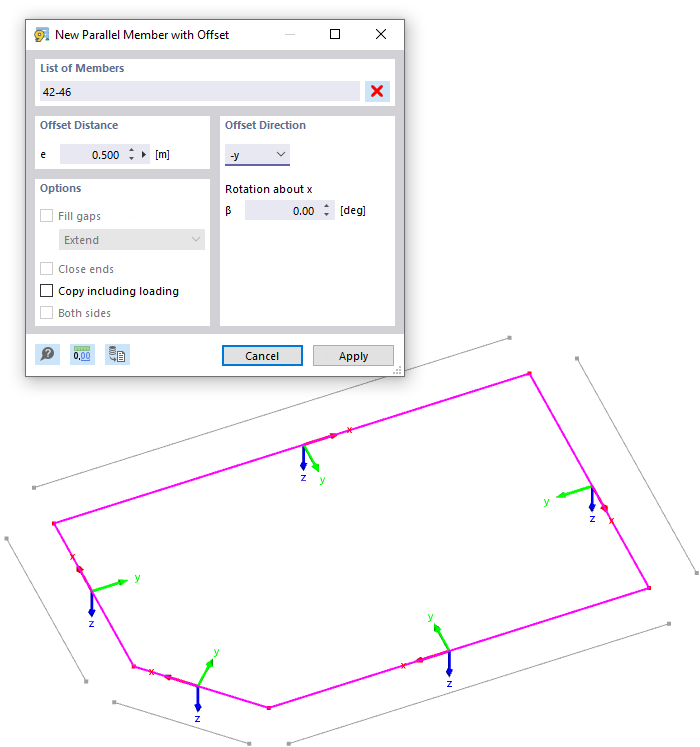

L'image suivante montre plusieurs barres dont les copies sont décalées vers l'extérieur à une distance de 50 cm.

Distance de décalage

Spécifiez la distance à laquelle vous souhaitez copier les barres.

Direction de décalage

Dans la liste, sélectionnez l'axe local dans la direction duquel la copie doit être créée. Des décalages sont possibles dans la direction positive ou négative de l'axe. Les systèmes d'axes locaux des barres sont affichés pour l'orientation.

Si les barres copiées ne se trouvent pas dans le plan xz ou yz des objets d'origine, spécifiez la « Rotation autour de x ». Un angle positif β fait pivoter les copies dans le sens des aiguilles d'une montre autour des axes positifs de barre x.

options

Les fonctionnalités de cette section sont encore en cours de préparation. Elles ont pour objectif de permettre de relier les copies aux barres d'origine. Vous pouvez également « Copier avec le chargement » ce qui est assigné aux barres dans tous les cas de charge.
