Appuis nodaux

Les appuis sont utilisés pour transférer dans les fondations les charges appliquées à une structure. Sans appuis, tous les nœuds seraient libres et pourraient se déplacer ou pivoter librement. Si vous souhaitez qu'un nœud agisse comme un appui, au moins un de ses degrés de liberté doit être bloqué ou maintenu par un ressort. De plus, le nœud doit faire partie d'une barre.

Important

Lors de la considération des degrés de liberté d'un appui nodal, veillez à prendre en compte les conditions aux limites des barres connectées afin d'éviter les doubles articulations.

Les déformations imposées d'un nœud sont uniquement possibles pour les nœuds supportés de manière adéquate.

Si vous souhaitez assigner des propriétés non linéaires à un appui nodal, vous avez la possibilité de définir des critères d'échec pour les forces en traction ou en compression, les diagrammes de rupture et d'élasticité ou de contrainte-déformation et de rigidité.

Le symbole de la case d'un appui nodal défini par l'utilisateur indique les degrés de liberté en maintient. Les types d'appui suivants sont prédéfinis :

  • Articulé
  • Encastré
  • Glissement
  • Glissement en X'
  • Glissement en Y'

Général

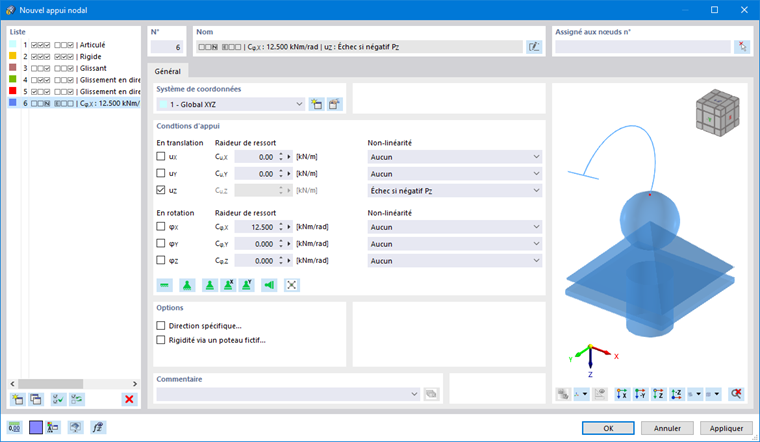

L'onglet Général gère les paramètres de base de l'appui.

Système de coordonnées

Chaque appui nodal a un système de coordonnées local. Par défaut, il est orienté parallèlement aux axes globaux X, Y et Z. Wenn Sie ein benutzerdefiniertes Koordinatensystem angelegt haben oder mit der Schaltfläche Nouveau , vous pouvez également utiliser ce système de référence.

Astuce

Mit der Funktion Spezifische Richtung können Sie das Lager auf ein Objekt ausrichten, ohne ein neues Koordinatensystem zu erzeugen.

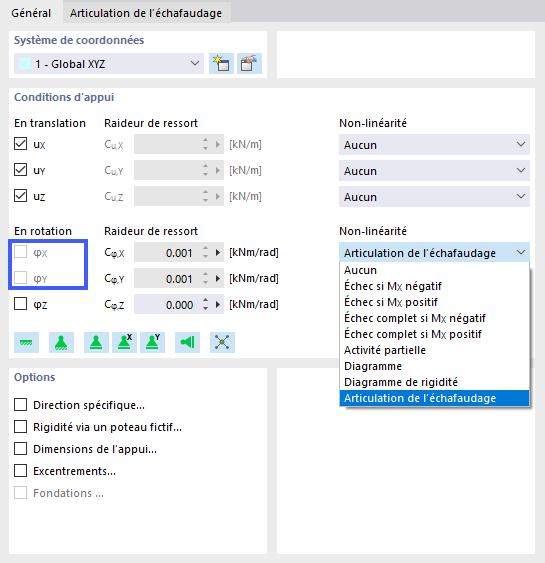

Conditions d'appui

Les conditions d'appui sont divisées en degrés de liberté « En translation » et « En rotation ». Les degrés de translation décrivent les appuis en direction des axes d'appui et les degrés de rotation décrivent les maintiens autour de ces axes.

Pour définir un appui ou un maintien, cochez la case de l'axe correspondant. La coche indique que le degré de liberté est bloqué et que le déplacement ou la rotation du nœud dans ou autour de la direction correspondante n'est pas possible.

Si aucun appui ou maintien n'est disponible, décochez la case correspondante. La constante du ressort de translation ou de rotation est alors défini comme zéro. Vous avez la possibilité d'ajuster la « Raideur de ressort » à tout moment afin de modéliser un appui élastique du nœud. Entrez les rigidités de ressort comme valeurs de calcul.

Dans la colonne « Non-linéarité », vous pouvez contrôler spécifiquement le transfert des efforts internes et des moments pour chaque composant. Les entrées appropriées peuvent être sélectionnées dans la liste des non-linéarités en fonction du degré de liberté.

Les appuis agissant de manière non linéaire sont affichés par une couleur différente dans le graphique.

Échec si la force d'appui/le moment est négatif ou positif

Cela vous permet de contrôler facilement si l'appui peut absorber uniquement des forces ou des moments positifs ou négatifs : si une force ou un moment agissent dans la direction interdite, le composant correspondant de l'appui sera en échec. Les maintiens qui restent seront toujours efficaces.

Les directions « négatives » ou « positives » se réfèrent aux forces ou aux moments qui sont appliqués à l'appui nodal par rapport aux axes respectifs (ils ne se réfèrent pas aux forces de réaction sur la partie de l'appui). Les signes résultent de la direction des axes globaux : par exemple, si l'axe Z global est orienté vers le bas, le cas de charge « Poids propre » se traduit par une force d'appui PZ positive.

Échec total si la force d'appui/le moment est négatif ou positif

Contrairement à l'échec d'un seul composant mentionné ci-dessus, l'appui est en échec complet une fois que le composant est inefficace.

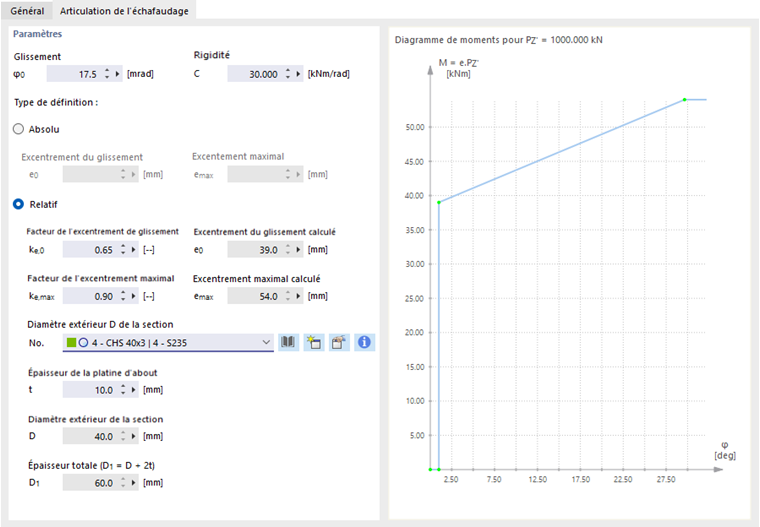

Lorsque vous sélectionnez une non-linéarité différente, vous avez la possibilité de définir les paramètres dans les onglets Activité partielle, Diagramme ou Friction.

options

Utilisez les cases à cocher dans cette section de la boîte de dialogue pour définir d'autres propriétés de l'appui nodal. Selon la sélection, les onglets Direction spécifique ou Rigidité via un poteau fictif sont ajoutés.

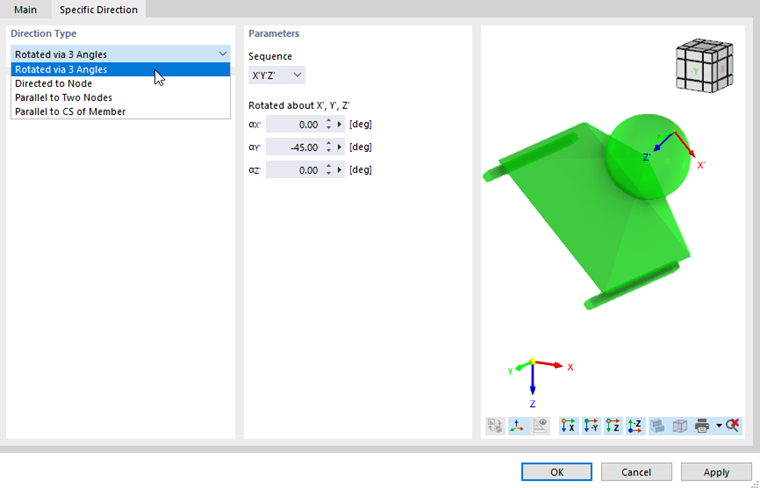

Direction spécifique

L'onglet Direction spécifique vous permet de faire pivoter l'appui. Il n'est donc pas nécessaire de créer un système de coordonnées défini par l'utilisateur.

Type de direction

Plusieurs options sont disponibles pour aligner l'appui : Vous pouvez faire pivoter l'appui autour des axes d'appui X', Y' et Z', l'aligner sur un ou deux nœuds ou le disposer parallèlement à une barre. Die Objekte können Sie hierzu mit der Schaltfläche Sélectionner individuellement .

Informations

Les réactions d'appui d'un appui nodal tourné peuvent être évaluées par rapport au système d'axes global et local.

Rigidité via un poteau fictif

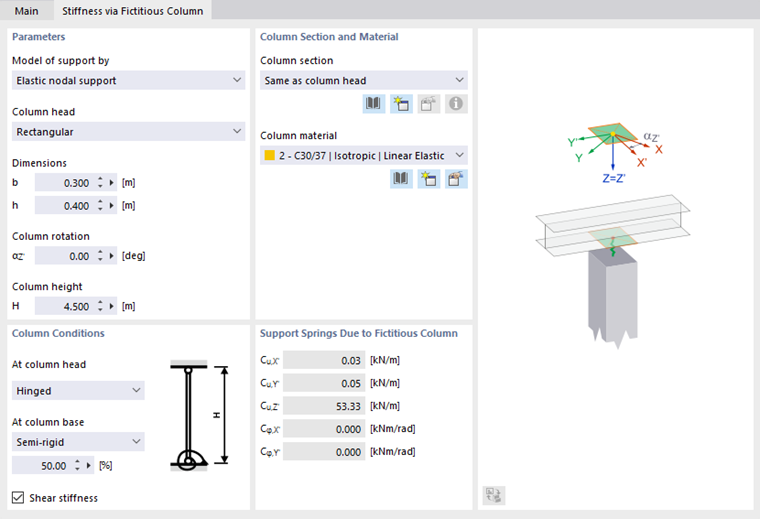

L'onglet Rigidité via poteau fictif est particulièrement recommandé pour les appuis ponctuels de structures 2D. Vous pouvez y déterminer les raideurs de ressort de l'appui à partir des paramètres d'un poteau qui n'est pas représenté dans le modèle. RSTAB détermine les raideurs de ressort de l'appui à partir des conditions aux limites. Elles permettent une modélisation qui représente mieux la réalité que l'appui encastré dans le nœud.

Paramètre

Un appui nodal élastique est utilisé comme « Modèle d'appui ». Les rigidités des ressorts de translation et de rotation résultent de la géométrie et des données de matériau du poteau, que vous définissez dans cet onglet.

La géométrie de la « Tête de poteau » peut être décrite comme rectangulaire ou circulaire, éventuellement par une rotation du poteau.

La « Hauteur du poteau » affecte les raideurs de ressorts de translation et de rotation.

Section et matériau du poteau

Pour déterminer les rigidités de ressort, les propriétés de section et de matériau du poteau sont requises. Si le poteau n'est pas « Identique à la tête du poteau » (ni rectangulaire ni circulaire), vous pouvez sélectionner la section de poteau appropriée dans la liste ou en définir une nouvelle.

Sélectionnez le « Matériau du poteau » dans la liste. Mit den Schaltflächen Bibliothèque et Nouveau können Sie ein neues Material anlegen.

Conditions du poteau

Le type d'appui en tête et en pied de poteau est inclus dans la détermination des ressorts de translation et de rotation. Les options suivantes peuvent être sélectionnées dans la liste :

  • Articulé
  • Semi-rigide
  • Rigide

Lorsque l'option « Semi-rigide » est sélectionnée, vous avez la possibilité de définir le degré de maintien à la base du poteau sous forme de pourcentage.

La « Rigidité en cisaillement » du poteau est considérée par défaut lors de la détermination des rigidités.

Ressorts d'appui dus au poteau fictif

Cette section liste les raideurs des ressorts d'appui obtenus par la géométrie et les propriétés de matériau du poteau. Les valeurs sont transférées dans l'onglet « Général ».

Activité partielle

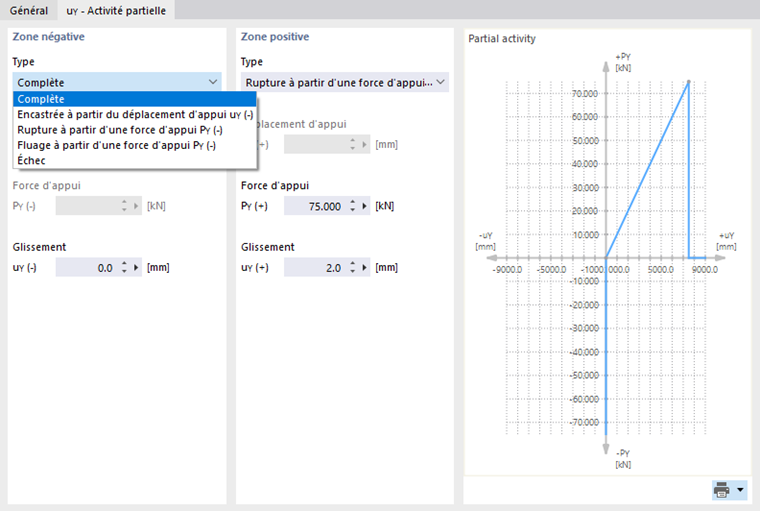

L'« Activité partielle » d'un composant d'appui est disponible comme propriété non linéaire de l'appui (voir l'image Sélectionner la non-linéarité de l'appui).

Définissez l'effet de l'appui pour la « Zone négative » ainsi que pour la « Zone positive ». Les règles de signature sont expliquées dans le paragraphe Échec. La liste « Type » offre différents critères propres à l'efficacité de l'appui.

  • Complète : le composant de l'appui est entièrement efficace.
  • Encastré à partir du déplacement d'appui/de la rotation d'appui : la rigidité du ressort de translation ou de rotation n'est efficace que jusqu'à un certain degré de déplacement ou de rotation. Si la limite est dépassée, un appui encastré ou un maintien devient efficace.
  • Rupture à partir d'une force d'appui/d'un moment d'appui : l'appui n'est efficace que jusqu'à un certain degré de force ou un certain moment. Si la limite est dépassée, l'appui échoue.
  • Fluage à partir d'une force d'appui/d'un moment d'appui : l'appui n'est efficace que jusqu'à un certain degré de force ou un certain moment. Si cette valeur est dépassée, les déformations augmenterons encore, contrairement aux contraintes.
  • Échec : le composant de l'appui n'est pas efficace.

La plupart des types d'appui peuvent être combinés avec un « Glissement », ce qui signifie que l'appui ne devient efficace qu'après un certain déplacement ou une certaine rotation.

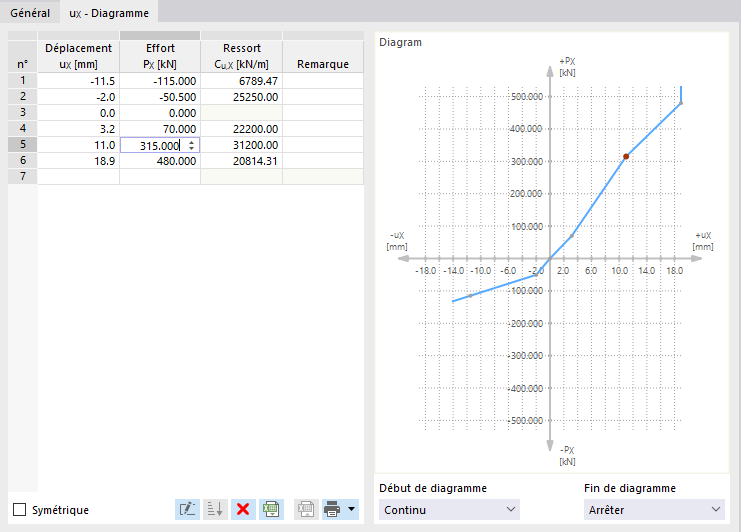

Graphique

Le Diagramme d'un composant d'appui est disponible en tant que propriété non linéaire de l'appui (voir l'image Sélectionner la non-linéarité de l'appui).

Informations

Lorsque l'appui a des propriétés différentes dans la zone négative et positive, décochez la case Symétrique.

Déterminez le nombre de points de définition pour le diagramme de travail en entrant les valeurs correspondantes dans la colonne « Déplacement » ou « Rotation ». Dans la colonne « Effort » ou « Moment », vous pouvez ensuite assigner les valeurs d'abscisse des déplacements ou des rotations avec les forces ou les moments d'appui.

Astuce

Le bouton Importation d'un fichier Excel permet d'importer le diagramme à partir d'une feuille de calcul Excel. Si l'ordre des points de définition est incorrect, vous pouvez trier les entrées par ordre croissant à l'aide du bouton Trier les résultats .

Les critères suivants sont disponibles pour le « Début du diagramme » et la « Fin du diagramme » :

  • Échec : l'appui n'est efficace que jusqu'à la valeur maximale de la force ou du moment. Si la limite est dépassée, l'appui échoue.
  • Fluage : l'appui n'est efficace que jusqu'à la valeur maximale de la force ou du moment. Si cette valeur est dépassée, les déformations augmenterons encore, contrairement aux contraintes.
  • Continu : au-delà de la plage de définition, la raideur du ressort du dernier pas est appliquée.
  • Arrêter : la déformation admissible est limitée à la valeur maximale du déplacement ou de la rotation. Si la limite est dépassée, un appui encastré ou un maintien devient efficace.

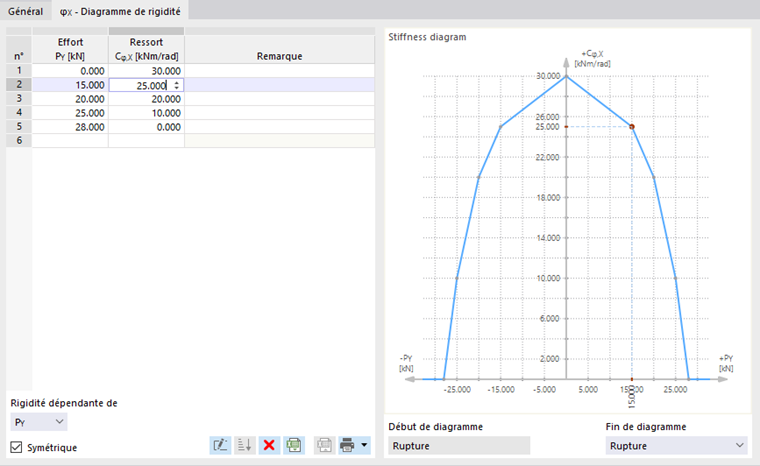

Diagramme de rigidité

Le diagramme de rigidité d'un composant d'appui est disponible en tant que propriété non linéaire d'un appui rotatif.

Informations

Lorsque l'appui a des propriétés différentes dans la zone négative et positive, décochez la case Symétrique.

Tout d'abord, définissez le composant de la force d'appui dont dépend la rigidité de ressort dans la liste « Rigidité dépendante de » (au bas de l'onglet). L'option |P| représente la force d'appui résultante.

Indiquez ensuite le nombre de points de définition du diagramme de travail avec les valeurs caractéristiques correspondantes dans la colonne « Effort ». Vous pouvez ensuite assigner les constantes de ressort respectives dans la colonne « Ressort ».

Les critères suivants sont disponibles pour le « Début du diagramme » et la « Fin du diagramme » :

  • Échec : l'appui n'est efficace que jusqu'à la valeur maximale de la force. Si la limite est dépassée, l'appui échoue.
  • Fluage : l'appui n'est efficace que jusqu'à la valeur maximale de la force. Si cette valeur est dépassée, les déformations augmenterons encore, contrairement aux contraintes.
  • Continu : au-delà de la plage de définition, la raideur du ressort du dernier pas est appliquée.

Frictions

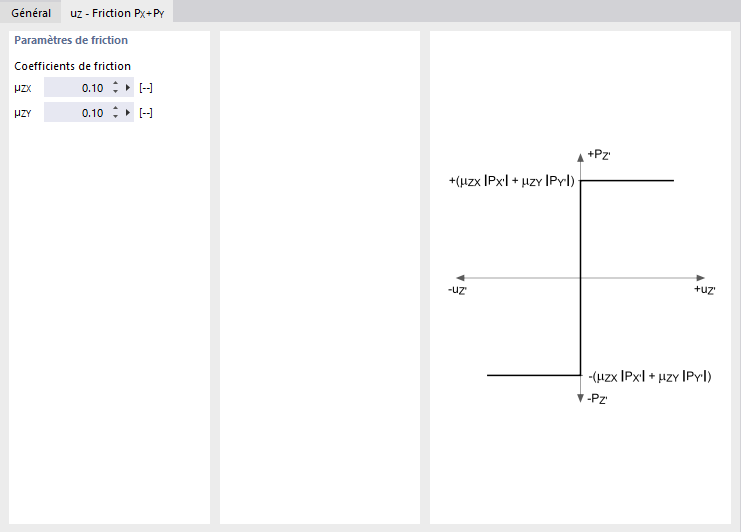

La liste « Non-linéarité » offre quatre options pour définir la Friction de l'appui en translation en fonction d'un autre composant de l'appui (voir l'image Sélection de la non-linéarité de l'appui).

Les forces d'appui transférées sont liées aux forces de compression agissant dans une autre direction. En fonction de votre sélection dans l'onglet « Général », la friction dépend d'une seule force d'appui ou de la force totale de deux forces d'appui agissant simultanément. La relation suivante existe entre la force d'appui et la force de friction :

La FAQ 003537 décrit comment la friction sur un appui nodal peut être considérée.

Le modèle de poteau suivant montre un appui dans lequel les forces horizontales sont transférées par friction. Cependant, les forces horizontales ne pourraient peut-être pas surpasser 10 % de la force verticale. Dans le cas de charge 1, cette condition est respectée. Dans le cas de charge 2, le modèle devient instable car la charge horizontale est trop importante.
