Nœuds

La géométrie du modèle est définie par ses nœuds. Ils sont essentiels pour créer des barres. Lors de la saisie graphique des barres, les nœuds sont créés automatiquement.

Le numéro de nœud est assigné automatiquement, mais il peut être modifié. L'ordre n'est pas pertinent pour la numérotation. Il n'est pas nécessaire qu'elle soit continue non plus ; des espaces dans la numérotation sont autorisés.

Informations

Vous pouvez ajuster l'ordre des numéros de nœuds à tout moment à l'aide des fonctions Renuméroter du menu Outils.

Général

L'onglet Général gère les paramètres de nœud les plus importants.

Type de nœud

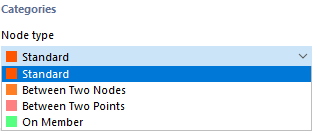

Différents types de nœuds peuvent être sélectionnés dans la liste.

Standard

C'est le type de nœud le plus fréquent. Les nœuds standards peuvent être placés graphiquement dans le plan de travail ou n'importe où dans l'espace de travail à l'aide de coordonnées. Lors de la saisie graphique des barres, les nœuds standard sont également générés. Les nœuds standards sont affichés en rouge dans le modèle.

Entre deux nœuds

Le nœud se trouve sur la ligne de connexion qui existe entre deux autres nœuds. Cela signifie qu'il n'est pas nécessaire de définir une barre puis de la diviser par un nœud intermédiaire. Les nœuds de référence et la distance doivent être définis dans un autre onglet.

Entre deux points

Le nœud se trouve sur la ligne de connexion qui existe entre deux points quelconques. Les points et la distance doivent être définis dans un autre onglet (voir l'image Définition d'un nœud entre deux nœuds).

Sur la barre

Avec ce type de nœud, une barre n'est pas divisée en deux barres, mais reste complète. De cette manière, il est possible de disposer des appuis latéraux singuliers sur la barre, par exemple. La barre et la distance doivent être spécifiées dans un autre onglet.

Astuce

Utilisez le bouton Entrée relative/absolue pour basculer entre les distances relatives et absolues.

Nœud de référence

Ces coordonnées se réfèrent généralement à l'origine du système de coordonnées global (entrée '--'). Cependant, vous pouvez également les définir par rapport à un autre nœud. Cela est utile pour placer le nœud à une certaine distance d'une position définie, par exemple. Pour ce faire, vous pouvez utiliser l'option « Précédent » dans la liste. Le nœud de référence peut également être entré directement ou sélectionné dans le modèle avec Sélectionner individuellement .

Système de coordonnées

Le système de coordonnées représente le système de référence dans lequel la position du nœud dans l'espace est décrite. Dans la plupart des cas, les nœuds peuvent être définis dans le système de coordonnées « Global XYZ ». Cependant, des systèmes de coordonnées définis par l'utilisateur sont également possibles. Le chapitre Systèmes de coordonnées décrit comment créer un nouveau système de coordonnées. Tous les systèmes de coordonnées sont orientés dans le sens des aiguilles d'une montre.

Type de coordonnée

Selon la géométrie du modèle, différents formats sont disponibles pour décrire la position nodale.

Dans la plupart des cas, les nœuds peuvent être définis comme « Cartésien » : les axes X, Y et Z décrivent une extension en translation (distances), dans laquelle toutes les directions sont égales. À contrario, les types de coordonnées cylindriques facilitent l'entrée de géométries symétriques en rotation. Vous devez préciser la position du nœud à l'aide de la distance, du rayon et de l'angle. Le type de coordonnées polaire vous permet de définir un nœud dans un système sphérique à l'aide d'un rayon et de deux angles.

Coordonnées

La position du nœud peut être décrite par ses coordonnées X, Y, Z. Si le type de coordonnées est cylindrique ou polaire, vous devez préciser les distances et les angles. Dans ce cas, les « coordonnées globales » du nœud sont également affichées dans le système de coordonnées cartésien.

Informations

Si vous modifiez le type de coordonnées, RSTAB ajuste automatiquement les coordonnées.

Utilisez le bouton Appliquer & Suivant pour définir plusieurs nœuds sans quitter la boîte de dialogue.

Appui

Vous pouvez assigner un appui au nœud. Les degrés de liberté et les rigidités de ressort doivent être définis dans les conditions d'appui (voir le chapitre Appui nodal).

Libération

Une libération sur le nœud offre la possibilité de découpler le modèle à ce stade (voir le chapitre Libérations nodales). Vous pouvez ainsi contrôler quels déplacements ou rotations sont transférés sur le nœud.

Définition graphique d'un nœud

Lorsque vous ouvrez la boîte de dialogue « Nouveau nœud » à l'aide du bouton Nouveau nœud , vous pouvez définir les nœuds en cliquant directement dans le plan de travail.

Les nœuds sont généralement accrochés aux points de grille alignés avec le système de coordonnées actuel. Lorsque vous entrez les coordonnées manuellement dans la boîte de dialogue, vous pouvez les appliquer avec Appliquer. Veillez cependant à laisser le curseur dans la boîte de dialogue afin que votre entrée ne soit pas écrasée par une nouvelle position.

Chapitre parent
Astuce

Vous pouvez vérifier si les nœuds de certaines barres se trouvent dans un plan comme suit : Sélectionnez les nœuds appropriés, puis double-cliquez sur l'un de ces nœuds pour ouvrir la boîte de dialogue « Modifier le nœud ». Seuls les champs de saisie des coordonnées dont les valeurs correspondent à tous les nœuds sélectionnés sont alors renseignés. Si ce n'est pas le cas, attribuez une coordonnée de plan uniforme aux nœuds sélectionnés.
