Lancement du calcul

Plusieurs options sont disponibles pour lancer le calcul.

Calculer le chargement actuel

Si vous souhaitez calculer uniquement les résultats du cas de charge ou de la combinaison actuelle, sélectionnez Calculer le chargement actuel dans le menu Calculer. Vous pouvez également utiliser le bouton « Afficher les résultats ».

Confirmez si vous souhaitez calculer les résultats.

Tout calculer

Si vous souhaitez calculer tous les cas de charge, combinaisons et situations de projet, sélectionnez Tout calculer dans le menu Calculer. Vous pouvez également utiliser le bouton correspondant.

RSTAB calcule tous les cas de charge, combinaisons de charge, combinaisons de résultats et situations de projet pour lesquels des données d'entrée sont disponibles. Le calcul est effectué en parallèle à l'aide de plusieurs noyaux de calcul (voir l'image Avancement du calcul).

Informations

Faites attention avec la fonction « Tout calculer » : certains cas de charge ne peuvent pas se produire seuls. Les charges de vent, par exemple, agissent uniquement avec le poids propre. Lors du calcul de ces cas de charge, des instabilités peuvent survenir dans les modèles avec des barres en traction ou des appuis sans traction.

Les cas de charge que vous avez exclus du calcul (voir le chapitre Lastfälle ), werden bei der Funktion 'Alles berechnen' nicht untersucht.

Calculer des cas de charge ou des combinaisons de charge spécifiques

Si vous souhaitez analyser uniquement certains cas de charge ou combinaisons de charges, sélectionnez À calculer dans le menu Calculer. La boîte de dialogue « À calculer » s'affiche.

La colonne « Non-calculés » répertorie tous les cas de charge, situations de projet et combinaisons que vous avez créés. Pour transférer une entrée vers la liste « Sélectionnés pour le calcul », vous pouvez utiliser les options suivantes :

  • Double-cliquez sur l'entrée.
  • Sélectionnez le cas de charge ou la combinaison. Plusieurs entrées peuvent être sélectionnées en maintenant la touche Ctrl enfoncée. Klicken Sie dann auf die Schaltfläche Ajouter .

Cliquez sur « OK » pour lancer le calcul des cas de charge et des combinaisons sélectionnés.

Calcul en nuage

Wenn die Möglichkeiten für Cloud-Berechnungen aktiviert sind, stehen im Menü 'Berechnen' weitere Einträge zur Verfügung (siehe Bild Menü 'Berechnen' für Cloud-Berechnungen ). Le calcul peut ainsi être effectué sur un serveur externe performant. Cette option est particulièrement recommandée pour les modèles complexes contenant de nombreuses combinaisons de charges.

Informations

Die Voraussetzungen für die Nutzung von Cloud-Berechnungen sind im Fachbeitrag Cloud-Berechnung beschrieben. Des instructions détaillées y sont également disponibles.

Processus de calcul

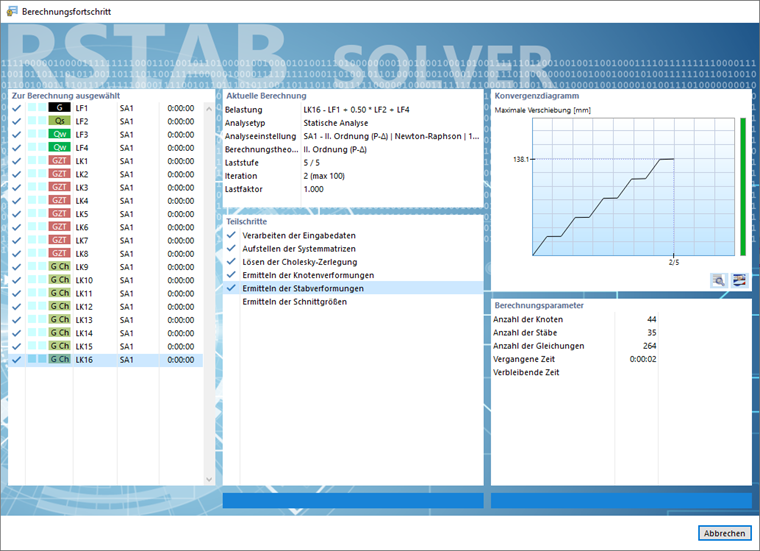

Le processus de calcul est affiché dans la fenêtre « Avancement du calcul ». En plus des étapes passées, vous pouvez également suivre la distribution des déplacements maximaux dans le « Diagramme de convergence ».
