Avec un ensemble de barres, vous pouvez combiner des barres et les classer en tant qu'unité. De cette manière, plusieurs barres peuvent être traitées comme une seule barre, ce qui peut être nécessaire à certains endroits de la structure (par exemple, pour une disposition des charges sur toutes les barres, une analyse de déversement ou le calcul d'une poutre continue).

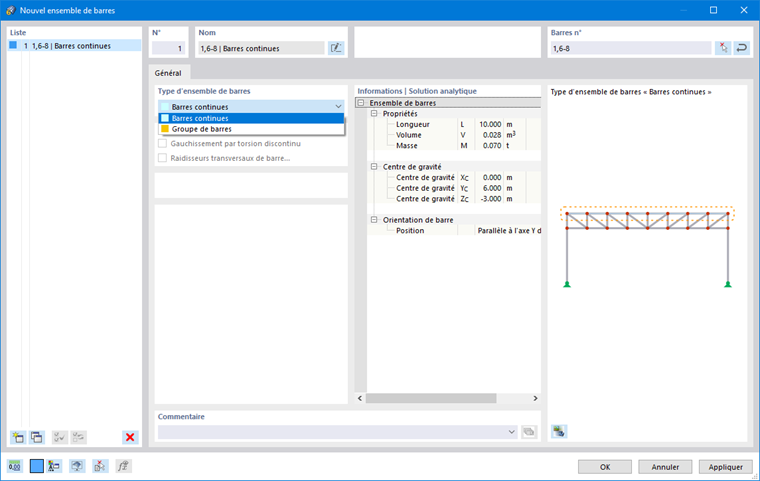

Type d'ensemble de barres
Le type d'ensemble de barres décrit la manière dont les barres sont regroupées. Deux types peuvent être sélectionnés dans la liste.
Barres continues
Les barres continues sont formées de barres continues connectées. Le nœud de fin d'une barre représente le nœud de début de la barre suivante. Vous pouvez imaginer dessiner des barres continues sans avoir à lever votre stylo.
Groupe de barres
Un groupe de barres est composé de barres connectées qui peuvent se ramifier. Les vérifications pour les groupes de barres ne sont possibles que dans une mesure limitée car il n'y a pas de longueurs efficaces de tels groupes, par exemple.
Gauchissement par torsion discontinu
Cette fonction est disponible si le module complémentaire Flambement par flexion-torsion (7 degrés de liberté) (licence requise) est activé dans « Modèle - Données de base ». Si le gauchissement de la barre continue n'est pas continu (en raison de barres connectées, par exemple), vous pouvez utiliser cette fonction pour appliquer des libérations de gauchissement aux extrémités de chaque barre à l'intérieur de la barre continue.
Raidisseurs transversaux de barre
Les raidisseurs transversaux de barre affectent la rigidité de gauchissement de la barre continue, qui est analysée dans les calculs en considérant la torsion de gauchissement. Cette fonction est disponible si l'un des modules complémentaires suivants est activé dans « Modèle - Données de base » (une licence est requise pour chacun) :
- Flambement par flexion-torsion (7 DDL)
- Vérification de l'acier
- Vérification de l'aluminium
Barres n°
Entrez les numéros des barres ou sélectionnez-les dans la fenêtre graphique à l'aide du bouton
. Utilisez le bouton
pour inverser l'ordre des numéros de barre afin que la direction de l'ensemble de barres soit modifiée.
