Les ensembles de barres représentatifs sont des modèles types pour les ensembles de barres ayant des propriétés identiques en matière de matériau, de section, de type et de longueur de barre ainsi que de type d'ensemble de barres. La fonction correspond aux possibilités décrites pour les barres dans le chapitre Barres représentatives.

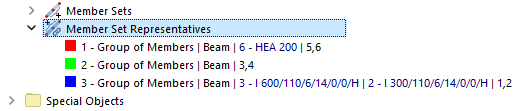

Les ensembles de barres représentatifs ne sont pas créés manuellement, mais générés automatiquement par RSTAB en fonction des propriétés des ensembles de barres disponibles dans le modèle. Ils sont listés dans le navigateur.
Par défaut, RSTAB crée des barres représentatives pour les critères suivants :
- Matériau de barre
- Section de barre
- Type de ligne
- Type de barre
- Longueur de barre
- Type d'ensemble de barres
- Orientation de barre
L'Assistant des ensembles de barres représentatifs permet d'affiner les critères mentionnés. Cet assistant se trouve dans « Ensembles de barres représentatifs » de la boîte de dialogue « Modèle - Données de base » que vous pouvez ouvrir avec le bouton
ou via le menu contextuel du navigateur « Ensembles de barres représentatifs » (comme sur l'image
« Barres représentatives » - menu contextuel
).
Vous pouvez vérifier les propriétés d'un ensemble de barre représentatif dans la boîte de dialogue « Modifier l'ensemble de barres représentatif ». Ouvrez la boîte de dialogue à l'aide du menu contextuel Modifier ou en double-cliquant sur l'entrée du navigateur.
La « Liste » donne un aperçu de tous les ensembles de barres représentatifs du modèle. La section « Ensembles de barres » affiche les numéros des ensembles de barres qui ont les mêmes propriétés et qui sont assignées à l'ensemble de barres représentatif sélectionné.
Dans l'onglet Général, vous pouvez voir les « Informations | Solution analytique » pour l'ensemble de barres représentatif relatif à l'analyse statique. Le « Résumé » affiche, entre autres, la masse totale des ensembles de barres inclus dans la barre représentative.
