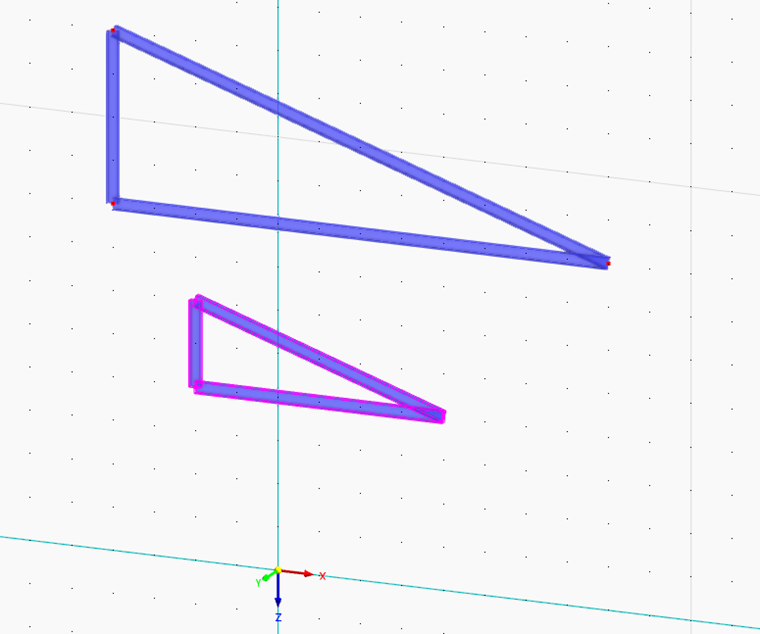

La fonction Échelle du menu « Modifier » → « Manipulation » offre diverses options pour modifier uniformément les dimensions des objets sélectionnés. L'image suivante montre une construction en porte-à-faux et la copie qui a été étirée d'un facteur 2 par rapport à l'origine.
Général

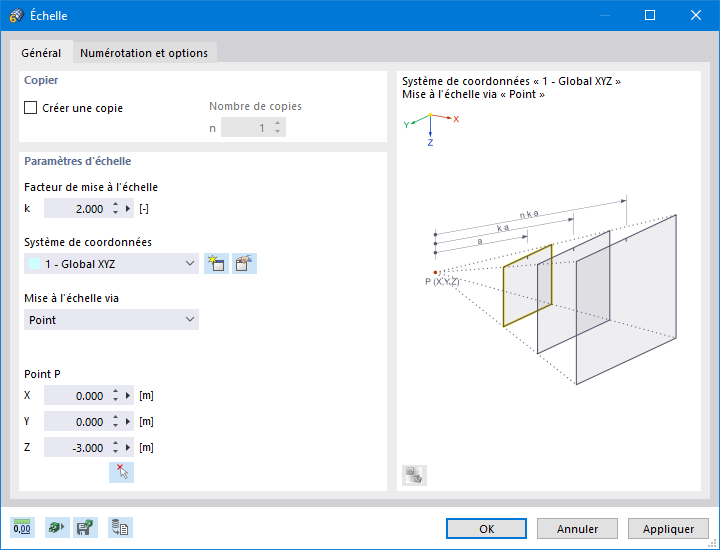

L'onglet Général gère les paramètres de base pour la mise à l'échelle des objets.
Copier
Si la case « Créer une copie » n'est pas cochée, les objets sélectionnés seront mis à l'échelle. Si vous souhaitez créer une ou plusieurs copies, cochez la case. Entrez ensuite le « Nombre de copies ».
Paramètres d'échelle
Entrez le « Facteur de mise à l'échelle » k. Vous définissez ainsi le facteur d'échelle par lequel la distance entre les objets sélectionnés et le point de référence est multipliée (voir le graphique de la boîte de dialogue).
Définissez le « Système de coordonnées » dans lequel les objets seront mis à l'échelle. Vous pouvez sélectionner un Système de coordonnées défini par l'utilisateur dans la liste ou en créer un nouveau à l'aide du bouton
.
La liste « Mise à l'échelle via » offre trois options pour définir la direction de l'échelle :
- Point : toutes les coordonnées d'objet (X, Y et Z) sont mises à l'échelle par rapport à un « Point » dont les coordonnées doivent être définies.
- Direction et point : seulement une coordonnée d'objet est mise à l'échelle. Dans la liste, sélectionnez la « Direction » dont vous souhaitez ajuster les coordonnées et définissez le « Point P » comme point de référence.
- 2 points : la direction d'échelle se trouve n'importe où dans l'espace. Entrez les coordonnées du « Point P1 » et du « Point P2 » pour définir la direction. Utilisez le bouton
pour définir les points graphiquement.
Numérotation et options
L'onglet Numérotation et options s'affiche uniquement lors de la copie. Vous pouvez ici influencer la numérotation des nouveaux objets et définir les paramètres utiles pour la copie. Les fonctionnalités de cet onglet sont décrites dans le chapitre Déplacer et copier .
Lier les pas
