Vues définies par l'utilisateur

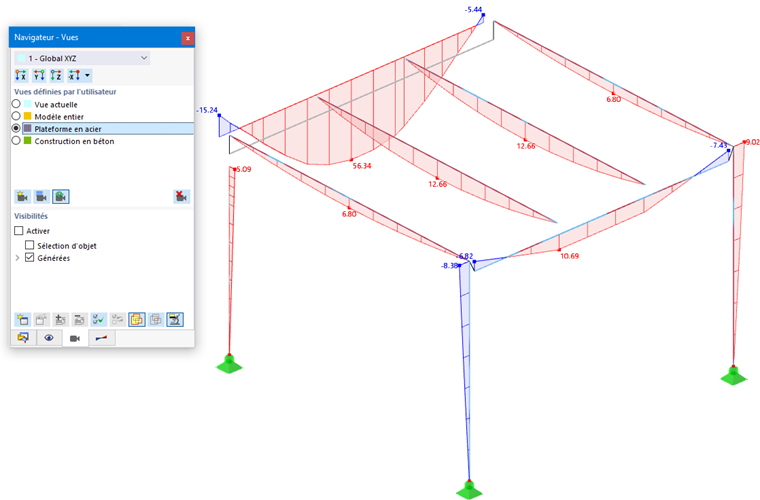

Vous pouvez enregistrer une vue spécifique du modèle ou une Visibilité actuelle comme vue définie par l'utilisateur. Les vues définies par l'utilisateur vous permettent d'enregistrer certains angles de vue, affichages zoomés, parties d'un modèle et paramètres dans le « Navigateur - Afficher » afin de pouvoir les utiliser pour la saisie de données ou pour l'évaluation. Les vues personnalisées sont gérées dans le Navigateur - Vues.

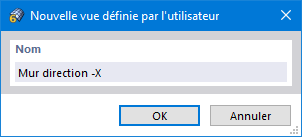

Pour enregistrer la vue actuelle, cliquez sur le bouton Neue benutzerdefinierte Ansicht dans la section « Vues définies par l'utilisateur » du navigateur. Définissez ensuite le nom de la vue dans la boîte de dialogue « Nouvelle vue définie par l'utilisateur ».

Après avoir cliqué sur OK, la vue est ajoutée à la liste des vues personnalisées. Lorsque le bouton Ansicht aktualisieren est activé (paramètre par défaut), vous pouvez passer d'une vue à l'autre en cliquant dans un champ de sélection Champ de sélection .

Les boutons sous la liste d'affichage ont les fonctions suivantes :

Neue benutzerdefinierte Ansicht Crée une nouvelle vue définie par l'utilisateur à partir de la vue actuelle
Ansicht neu definieren Remplace la vue sélectionnée (non activée) par la vue actuelle
Ansicht aktualisieren Détermine si la vue peut être mise à jour à l'aide des zones de sélection
Ansicht löschen Supprime la vue définie par l'utilisateur sélectionnée

Pour ajouter ou supprimer des objets dans une vue, par exemple, procédez comme suit :

  • Définissez la vue.
  • Désactivez la mise à jour automatique en cliquant sur le bouton Ansicht aktualisieren afin qu'elle s'affiche sans cadre.
  • Ajustez la vue.
  • Enregistrez l'affichage modifié à l'aide du bouton Ansicht neu definieren .
  • Réactivez le bouton Ansicht aktualisieren pour pouvoir basculer entre les vues.

Utilisez les boutons dans la section supérieure du navigateur pour définir rapidement un angle de vue par défaut. Les boutons sont décrits au chapitre Contrôle dans les graphiques. Si vous souhaitez appliquer un système de coordonnées défini par l'utilisateur aux axes, vous pouvez le sélectionner dans la liste des systèmes de coordonnées.

Point de vue pour la vue

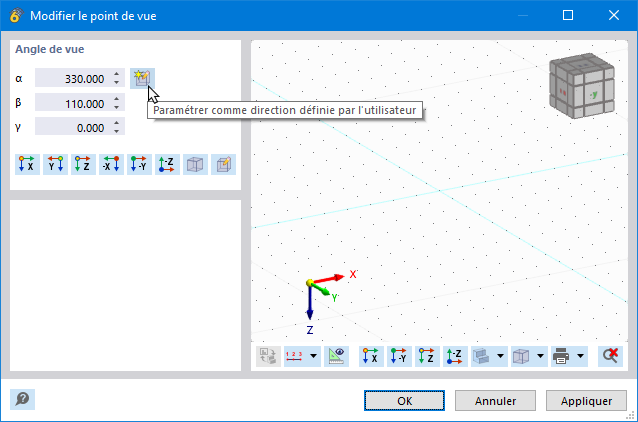

Le point depuis lequel le modèle est vu est appelé « point de vue ». Ce paramètre d'affichage est géré dans la boîte de dialogue « Modifier le point de vue », accessible via le menu VuePoint de vue.

La vue actuelle est définie sur le modèle comme « Angle de vue ». Ceci est déterminé par les angles α, β, et γ que vous pouvez vérifier, et si nécessaire, ajuster dans la boîte de dialogue.

Si vous souhaitez enregistrer la position actuelle en tant que point de vue défini par l'utilisateur, cliquez sur le bouton Affichage dans le point de vue (voir l'image ci-dessus). Après avoir quitté la boîte de dialogue, vous pouvez activer cet angle de vue défini par l'utilisateur à l'aide du bouton Affichage dans le point de vue de la barre d'outils (voir l'image Boutons pour la vue ).

Vous pouvez utiliser les autres boutons de la section de la boîte de dialogue « Angle de vue » pour prédéfinir l'une des vues par défaut.
