Saisies d'objet

La saisie d'objets facilite la conception de votre structure lorsque vous placez les barres dans la fenêtre de travail. Outre les nœuds, différents points de saisie peuvent être utilisés.

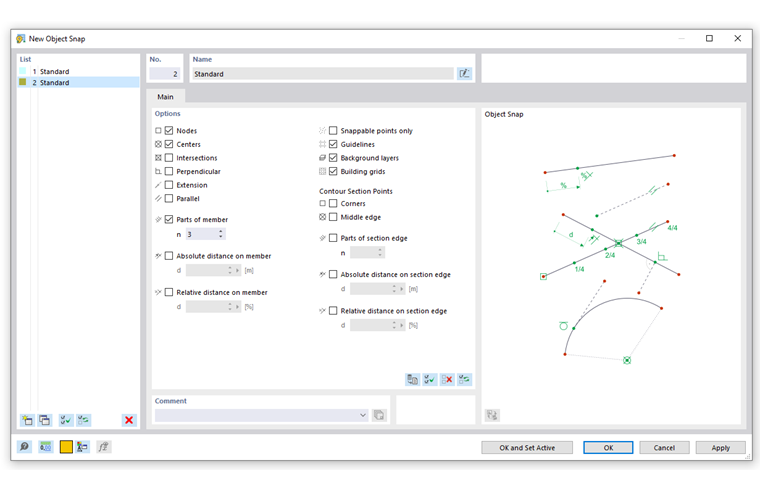

En tant que « Standard », les nœuds, les centres et les points de grille de ligne sont activés en tant que points de saisie. Par exemple, si vous définissez une nouvelle barre et déplacez le pointeur de la souris près d'un objet, les symboles associés y apparaissent. Elles sont décrites dans le tableau ci-dessous.

Les cases à cocher permettent de contrôler les points de saisie à utiliser :

{| ! style="width:21%;"|Objet ! style="width:79%;"|Points de saisie |- | style="width:21%;"|Nœud | style="width:79%;"|Nœuds libres et nœuds des barres |- | style="width:21%;"|Centres et foyers | style="width:79%;"|Si vous déplacez le pointeur de la souris près du centre d'une barre, celui-ci la saisit. |- | style="width:21%;"|Intersections | style="width:79%;"|Points d'intersection de deux barres n'ayant pas de nœud commun |- | style="width:21%;"|Perpendiculaire | style="width:79%;"|Assemblage vertical à une barre |- | style="width:21%;"|Extension | style="width:79%;"|Connexion à la ligne droite d'une barre présélectionnée (effleurée brièvement avec le pointeur de la souris) |- | style="width:21%;"|Parallèle | style="width:79%;"|Définition d'une barre parallèle : après avoir défini le nœud de départ, placez le pointeur de la souris sur un exemple de barre. Dès que le pointeur de la souris approche un nœud d'extrémité possible de la nouvelle barre de manière à ce qu'il soit parallèle au motif, le symbole de parallélisme apparaît sur les barres. |- | style="width:21%;"|Tangente | style="width:79%;"|Point de contact sur un arc de cercle (ne concerne pas RSTAB) |- | style="width:21%;"|Quadrants circulaires | style="width:79%;"|Points de division d'un cercle en quarts de point (ne concerne pas RSTAB) |- | style="width:21%;"|Pièces | style="width:79%;"|Points de division des barres : Si vous déplacez le pointeur de la souris sur une barre, il saisit les divisions « n » définies. La partition est affichée sur le pointeur sous forme de fraction. |- | style="width:21%;"|Distance | style="width:79%;"|Points de division des barres en distance absolue ou relative : Lorsque vous déplacez le pointeur de la souris sur une barre, celui-ci saisit les distances « d » définies du début et de la fin de la barre. |- | style="width:21%;"|Points saisissables uniquement | style="width:79%;"|Définir des nœuds uniquement sur les objets qui ont déjà été définis, pas n'importe où dans le plan de travail |- | style="width:21%;"|Lignes directrices | style="width:79%;"|Intersection de deux [[003431 lignes directrices]] |- | style="width:21%;"|Couches d'arrière-plan | style="width:79%;"|Intersection de deux lignes de [[003429 couches d'arrière-plan]] |- | style="width:21%;"|Grille de bâtiment | style="width:79%;"|Intersection de deux lignes d'une {%}003355 grille de bâtiment]] |}

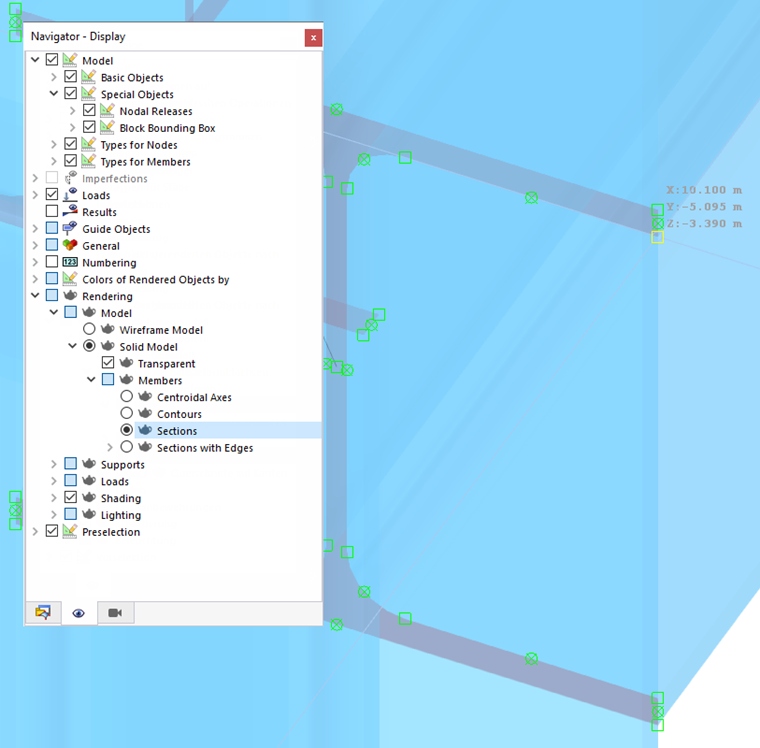

Les options pour les « points de coupe de contour » offrent des possibilités de saisie pour les emplacements sur la section rendue, tels que les coins, les arêtes ou les distances relatives aux coins sur les bords de la section. Les points de saisie apparaissent près des nœuds de définition de barre.

Astuce

Activez l'option de rendu Sections ou Sections avec bords dans le « Navigateur - Affichage ».

Barre d'outils CAO

Dans la barre d'outils CAO sous les tableaux, vous pouvez activer et désactiver la saisie d'objets ainsi que les fonctions de saisie individuelles.

Les boutons ont les fonctions suivantes :

Saisie à grille Désactive la fonction de saisie pour la Points de grille .
saisie d'objet Active et désactive la saisie d'objet
Saisie aux noeuds Saisir aux nœuds libres et aux nœuds des lignes
Saisie aux centres et foyers Saisie aux centres et foyers
Saisie aux intersections Saisie aux intersections
Saisie aux angles droits Saisir aux points perpendiculaires
Saisie aux extensions Saisie aux extensions
Saisie aux parallèles Saisir aux lignes parallèles
Saisie aux tangentes Saisie aux tangentes
Saisie aux quadrants Saisir aux quadrants circulaires (ne concerne pas RSTAB)
Saisir aux points de division Saisir aux points de division des lignes
Saisir à la distance absolue Saisir aux positions des lignes avec la distance absolue
Saisir en distance relative Saisir aux positions des lignes avec une distance relative
Saisir aux points saisissables uniquement Saisie aux points saisissables uniquement
Saisir à une grille de bâtiment Saisir aux points d'intersection d'une grille de bâtiment
Saisie aux lignes directrices Saisir aux points d'intersection des lignes directrices
Saisir dans les couches d'arrière-plan Saisir aux points d'intersection des couches d'arrière-plan
