Panneau de contrôle

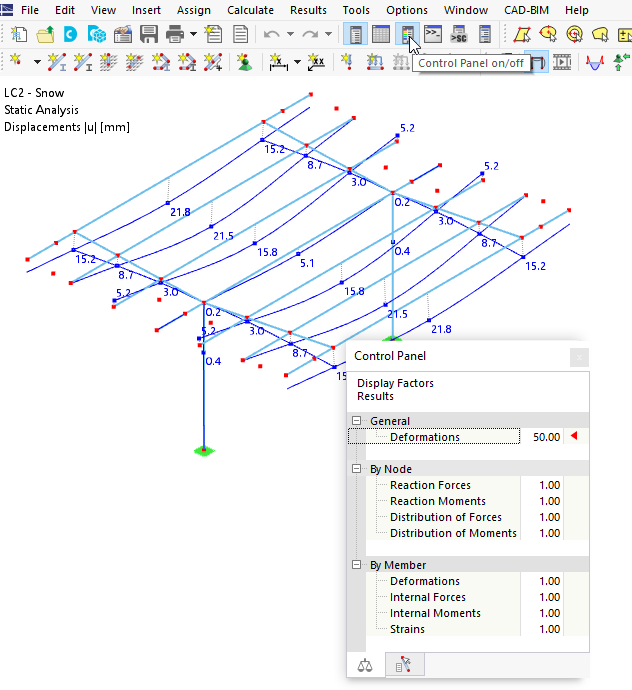

Le panneau de contrôle s'affiche lorsque les résultats sont disponibles dans la fenêtre graphique. Il offre diverses options d'affichage et de contrôle. Vous pouvez afficher et masquer le panneau en cliquant sur Panneau de contrôle dans le menu Affichage. Vous pouvez également utiliser le bouton Panneau .

Astuce

Vous pouvez « saisir » le panneau dans sa barre de titre et le déplacer dans l'espace de travail. Pour ancrer le panneau, double-cliquez sur sa barre de titre ou déplacez-le dans le cadre de la fenêtre.

Le panneau de contrôle se compose de plusieurs onglets permettant de définir les couleurs, les facteurs et les objets pour les résultats.

Couleurs

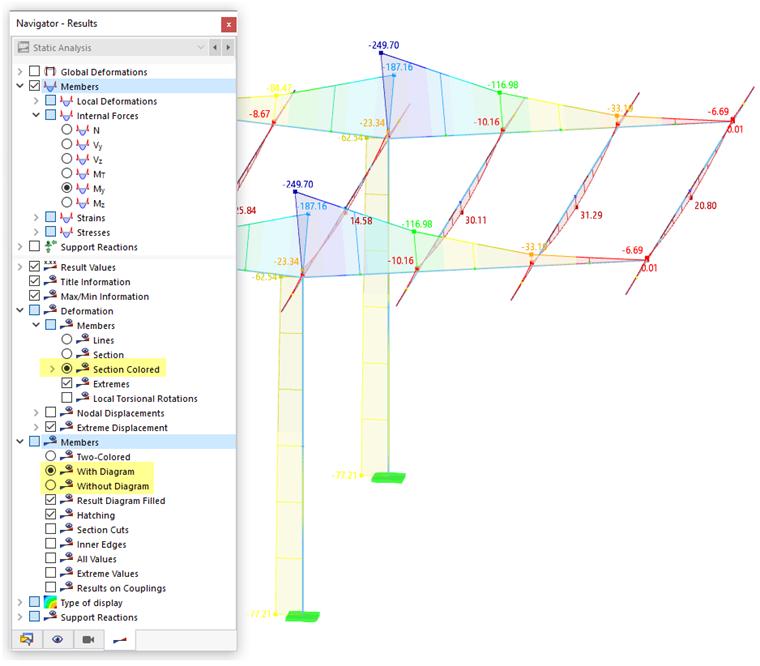

Cet onglet est disponible uniquement pour un graphique de résultat multicolore. Selon le type de résultat, celui-ci peut être affiché à l'aide de l'une des cases suivantes dans la zone inférieure du 'Navigateur - Résultats' :

  • Déformation : Barres → Section colorée
  • Barres : Avec diagramme
  • Barres : Sans diagramme

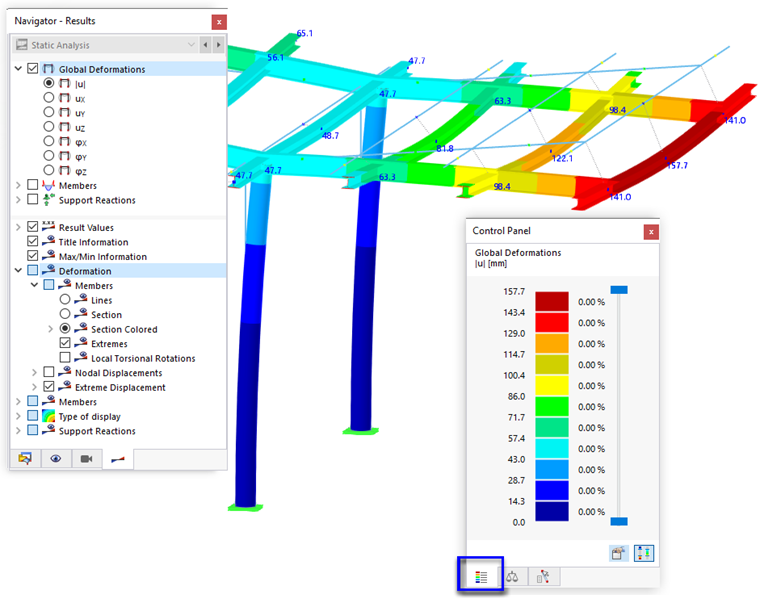

L'onglet du panneau 'Couleurs' affiche l'échelle de couleurs avec les plages de valeurs assignées.

Le paramètre par défaut est une échelle de couleurs en onze. Il couvre la zone entre les valeurs extrêmes à intervalles égaux. La valeur en pourcentage à côté d'une couleur indique le pourcentage de la distribution totale occupé par cet intervalle de couleurs.

Modification des couleurs

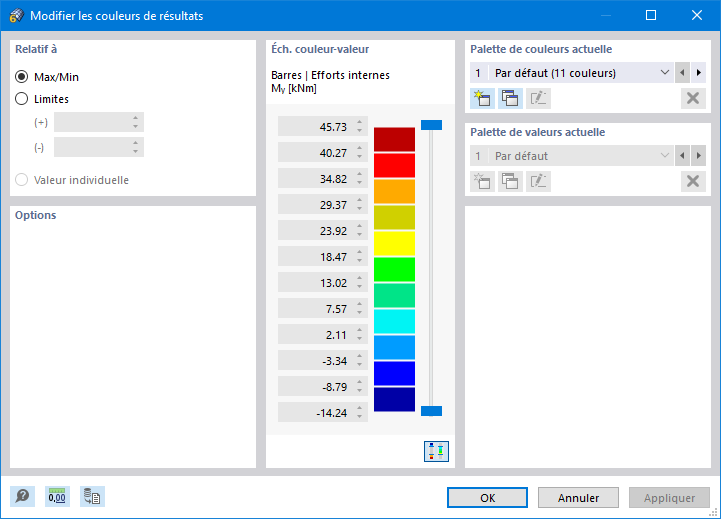

Pour ajuster l'échelle de couleurs, double-cliquez sur l'une des couleurs ou cliquez sur le bouton Modifier dans le panneau. La boîte de dialogue « Modifier les couleurs de résultats » s'affiche.

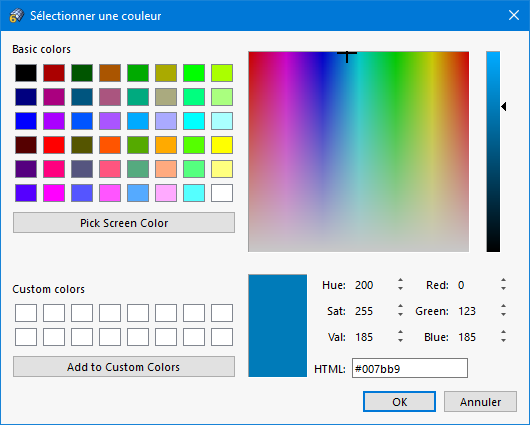

Pour modifier une couleur, double-cliquez sur le champ de couleur correspondant. Dans la boîte de dialogue « Sélectionner la couleur », vous pouvez ajuster la couleur.

Modification des valeurs

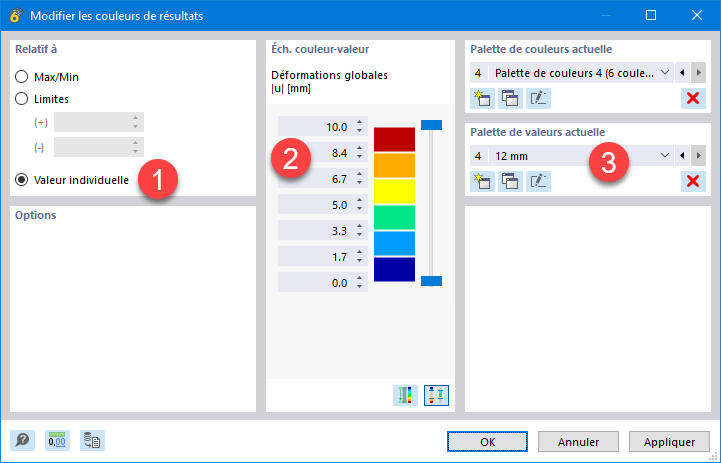

Pour modifier les valeurs assignées aux couleurs, double-cliquez sur l'une des couleurs ou cliquez sur le bouton Modifier dans le panneau. Dans la boîte de dialogue Modifier les couleurs de résultat, cochez la case « Valeur individuelle » (1). Vous pouvez maintenant définir manuellement les valeurs entre les différentes zones de couleur (2). Faites attention à un ordre systématiquement décroissant des valeurs.

Astuce

Si vous n'indiquez que la valeur la plus grande et la plus petite, vous pouvez générer les valeurs intermédiaires à intervalles réguliers avec le bouton Remplir les valeurs du panneau .

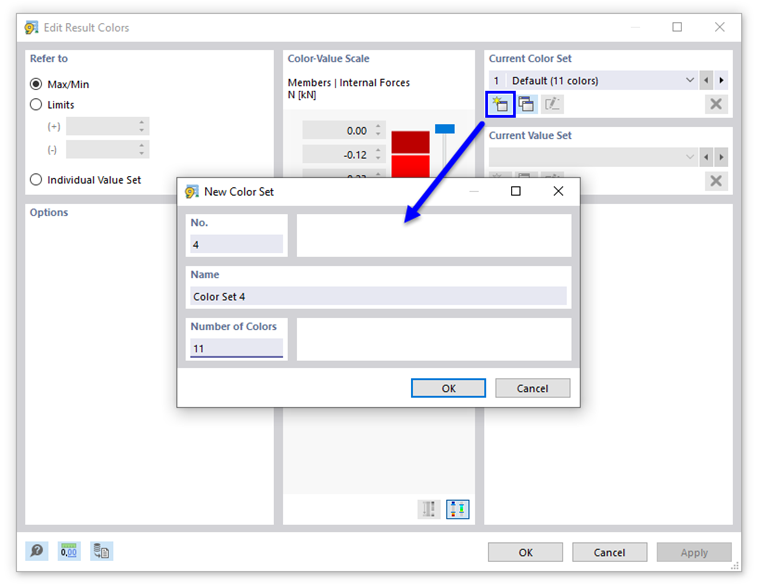

Le bouton Nouveau de la section « Palette de valeurs actuelles » permet de créer des échelles de valeurs (3) et d'attribuer des plages de valeurs définies par l'utilisateur. Cette fonction est similaire à l'enregistrement d'une échelle de couleurs (voir l'image Créer une nouvelle palette de couleurs). Les palettes de valeurs sont liés au modèle ; elles ne sont pas disponibles partout.

Ajustement des plages de couleurs

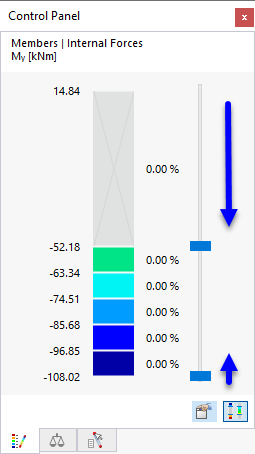

Pour réduire le nombre de plages de couleurs, utilisez le curseur à côté de l'échelle de couleurs. Vous pouvez réduire les distances aux deux extrémités.

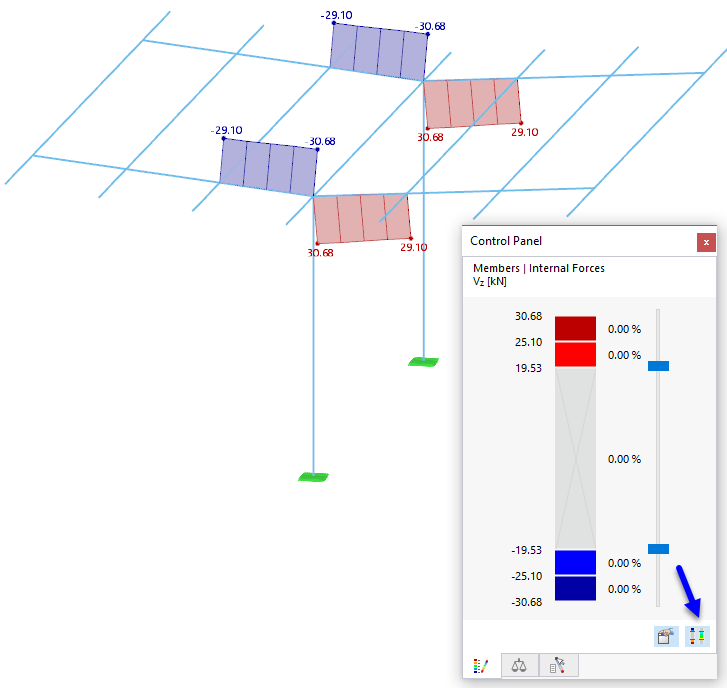

Basculez entre les plages de valeurs affichées à l'aide du bouton Zones d'affichage du panneau . Ainsi, il est par exemple possible d'afficher uniquement les plages avec des valeurs extrêmes.

Le bouton Nouveau de la section « Palette de couleurs actuelle » permet de créer des échelles de couleurs personnalisées et de définir des zones de couleurs.

Coefficients

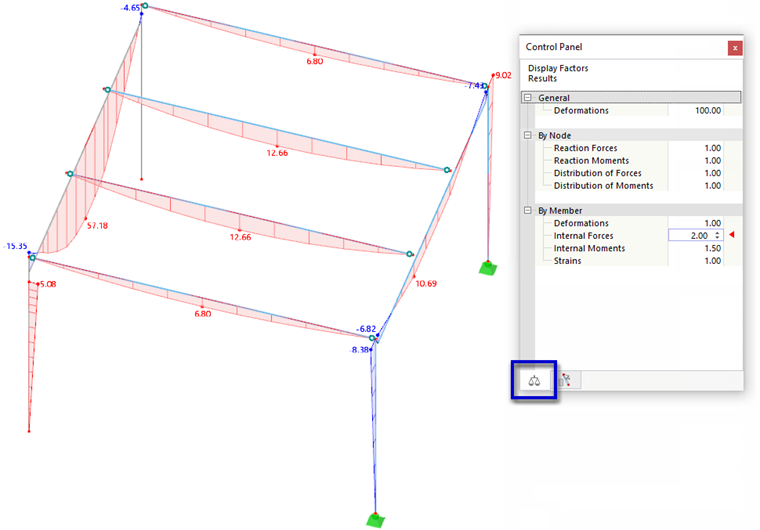

L'onglet « Facteurs », permet d'ajuster les facteurs d'échelle pour l'affichage graphique.

Les facteurs d'affichage sont triés par catégories de résultats dans une arborescence. Un triangle rouge marque la zone de texte du graphique de résultat actuel.

Objets

L'onglet 'Objets' contrôle les résultats affichés pour des nœuds ou des barres spécifiques.

Dans la liste « Afficher les résultats sur les », sélectionnez le type d'objet dont vous souhaitez isoler les résultats.

Vous pouvez à présent contrôler de quels objets les résultats sont affichés à l'aide des cases à cocher.

  • Tout : Les résultats de tous les objets sont affichés.
  • Sélection : Les résultats des objets que vous sélectionnez dans la fenêtre de travail sont affichés.

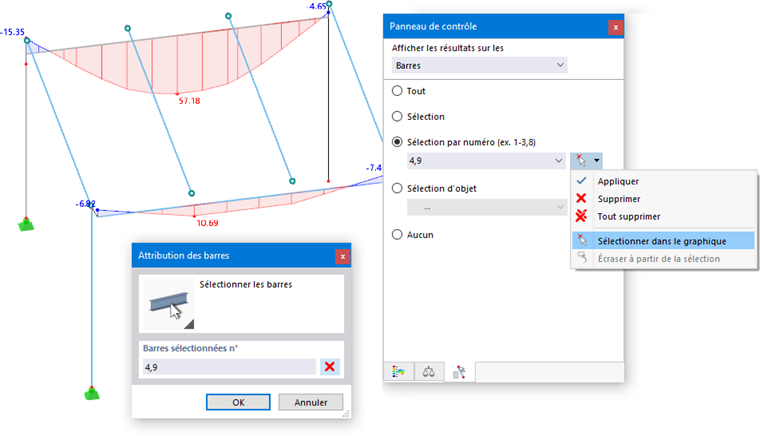

  • Sélection par numéro : Les résultats des objets dont les numéros sont spécifiés dans la zone de texte sont affichés. Vous pouvez également sélectionner les objets graphiquement (voir l'image Détermination graphique des numéros de barre).
  • Sélection d'objet : Les résultats pour les objets d'une <%><003352 Sélection d'objets]] (SO) sont affichés. Sélectionnez la sélection d'objets dans la liste ou créez une nouvelle sélection d'objets à l'aide du bouton Nouvelle sélection d'objet .
  • Aucun : Les résultats ne sont pas affichés pour les objets du type spécifié.

Pour transférer les objets du graphique lors de la « Sélection par numéro », ouvrez le bouton de liste à côté de la zone de texte. Cliquez sur Sélectionner dans le graphique, puis sélectionnez les objets pertinents dans la fenêtre de travail.

Informations

La sélection d'objets dans le panneau affecte également les tableaux de résultats : Si vous limitez l'affichage des résultats dans le panneau à deux barres, comme le montre l'image ci-dessus, le tableau « Barres | Efforts internes » affiche uniquement les résultats de ces deux barres.
