Certains types de barre ont déjà des propriétés non linéaires : dans le cas d'une barre en traction, par exemple, la déformation augmente linéairement avec l'effort de traction, mais les efforts de compression ne sont pas absorbés. Les non-linéarités de barre peuvent être utilisées pour représenter d'autres relations non linéaires entre l'effort normal et la déformation dans un modèle de barre.
Type

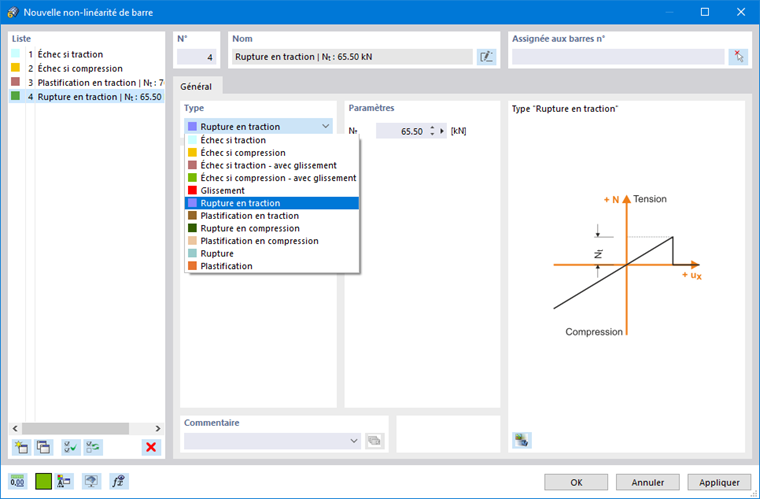

Différents types de non-linéarité peuvent être sélectionnés dans la liste. Les propriétés sont symbolisées dans le graphique de la boîte de dialogue.
Échec si traction
La barre absorbe les efforts de compression, mais pas les efforts de traction.
Échec si compression
La barre absorbe les efforts de traction, mais pas les efforts de compression.
Échec si traction - avec glissement
La barre ne peut pas absorber les efforts de traction. Les efforts de compression sont absorbés dès que la déformation ux est surmontée.
Échec si compression - avec glissement
La barre ne peut pas absorber les efforts de compression. Les efforts de traction sont absorbés dès que la déformation ux est surmontée.
Glissement
La barre n'absorbe les efforts normaux qu'après avoir dépassé une déformation ou une réduction par la valeur ux.
Rupture en traction
La barre absorbe les forces de compression sans limitation, mais échoue lorsque les forces de traction dépassent Nt.
Plastification en traction
La barre absorbe les forces de compression sans limitation, mais uniquement une force de traction maximale de Nt. Si la déformation augmente, la force de traction reste constante dans la barre.
Rupture en compression
La barre absorbe les forces de traction sans limitation, mais échoue lorsque les forces de compression dépassent Nc.
Plastification en compression
La barre absorbe les forces de traction sans limitation, mais uniquement une force de compression maximale de Nc. Si la déformation augmente, la force de compression reste constante dans la barre.
Rupture
La barre est en échec lorsque la force de compression Nc ou de traction Nt est atteinte.
Plastification
La barre commence à céder lorsque la force de compression Nc ou de traction Nt est atteinte : si la déformation augmente, la force ne peut être augmentée.
