Dans ce chapitre, nous vous expliquons comment imprimer les graphiques de plusieurs fenêtres et comment utiliser les vues sélectionnées pour une impression en série.
Impression de plusieurs fenêtres

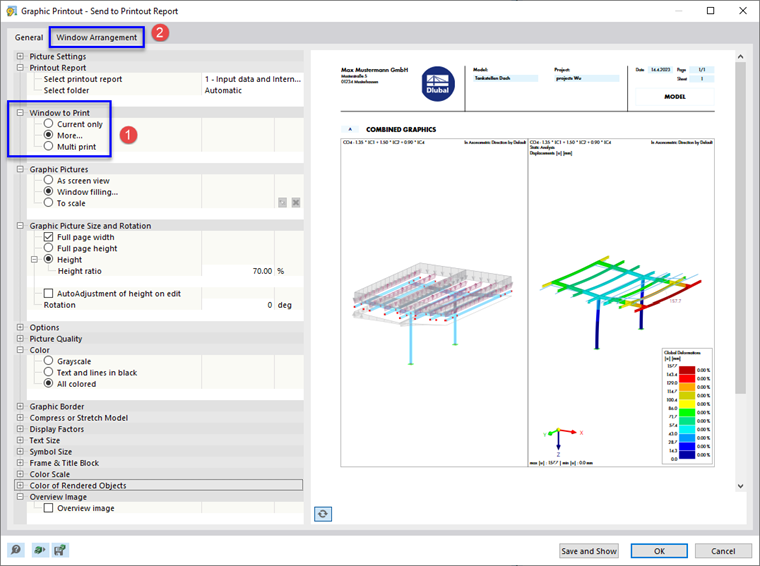

Lorsque vous utilisez plusieurs fenêtres pour l'affichage de votre modèle, vous pouvez également documenter les zones de fenêtre sur une seule page. Activez l'option Plus dans la boîte de dialogue « Impression graphique ». Celle-ci est disponible dans ce cas sous l'élément « Fenêtre à imprimer » (1).

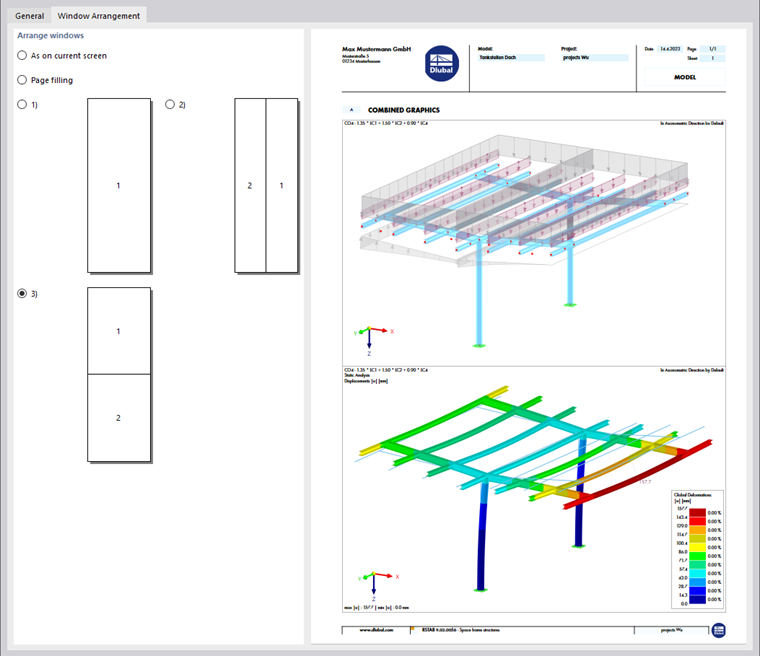

Affichez l'onglet Disposition des fenêtres (2).
Vous pouvez définir la disposition des fenêtres sur la feuille :
- Disposition actuelle : les fenêtres sont disposées sur la page telles qu'elles sont représentées dans la fenêtre de travail. Si elles se trouvent l'une à côté de l'autre dans la fenêtre de travail, les images seront plus hautes que larges lors de l'impression au format portrait.
- Remplir la page : chaque fenêtre est imprimée sur une page.
- 1) : Seule la première fenêtre (à gauche ou en haut de la fenêtre graphique) est imprimée.
- 2) : Les fenêtres sont disposées les unes à côté des autres.
- 3) : Les fenêtres sont disposées les unes au-dessous des autres.
Impression multiple

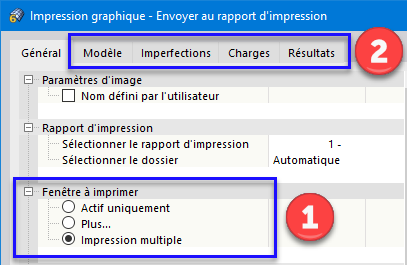

Vous pouvez utiliser la vue actuelle pour une impression en série afin de générer des graphiques pour les charges, les efforts internes et les déformations. Pour ce faire, activez l'option Impression multiple (1) dans la boîte de dialogue Impression graphique .
D'autres onglets sont ajoutés à la boîte de dialogue (2). Définissez les graphiques du modèle, les imperfections, les charges et les résultats qui doivent être créés automatiquement (2).
Modèle

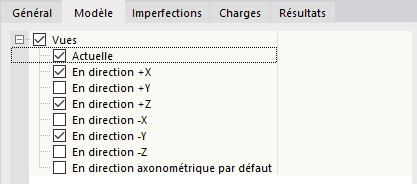

En plus de la vue actuelle, sept vues standard sont disponibles dans l'onglet « Modèle ». Cochez la case « Vues » si vous souhaitez sélectionner une ou plusieurs de ces vues pour l'impression.
Imperfections

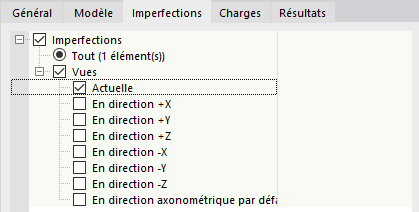

Cochez la case « Imperfections » si vous souhaitez imprimer les vues des cas d'imperfections sous forme d'impressions multiples. Si vous avez créé plusieurs cas d'imperfection, mais que vous souhaitez imprimer uniquement les cas sélectionnés, activez l'option « Sélectionner ». Vous pouvez ensuite définir les cas d'imperfection dans une nouvelle boîte de dialogue (voir Charges pour une description).
Outre la vue actuelle, sept vues standard sont disponibles pour le graphique des imperfections.
Charges
Cochez la case « Cas de charge/Combinaisons de charge » si vous souhaitez imprimer les images de charge des cas de charge et des combinaisons de charges sous forme d'impressions multiples.
Si vous ne souhaitez imprimer que certains cas de charge, activez l'option « Sélectionner » (1). Cliquez sur la zone de texte à droite avec les numéros de cas de charge afin que le bouton
apparaisse (2). Cliquez sur le bouton pour ouvrir la boîte de dialogue « Sélectionner un chargement ». Comme décrit dans le chapitre
Gestionnaire des rapports d'impression
, vous pouvez définir les cas de charge et les combinaisons de charges pour l'impression multiple (3).
En plus de la vue actuelle, sept vues standard sont disponibles pour le graphique des charges.
La case « Avec imperfections » contrôle si les imperfections sont affichées dans les images de charge.
Résultats

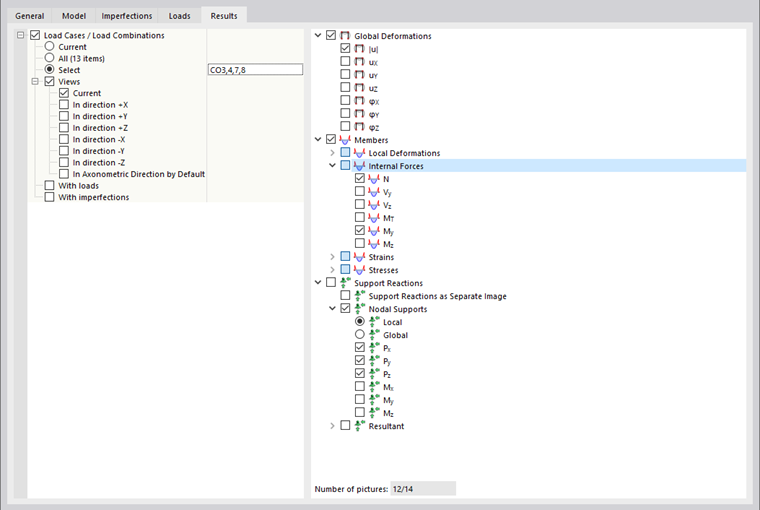

Cochez la case « Cas de charge/Combinaisons de charges » si vous souhaitez imprimer les résultats des cas de charge et des combinaisons de charges sous forme d'impressions multiples. Si vous souhaitez imprimer les résultats de certaines charges, activez l'option « Sélectionner ». Vous pouvez ensuite définir les cas de charge ou les combinaisons dans une nouvelle boîte de dialogue (voir Charges pour une description).
Définissez les résultats à imprimer sous forme de graphiques dans l'arborescence de droite. Si vous cochez une case, l'image correspondante est préparée pour les cas de charge et les combinaisons sélectionnés dans les vues activées.
En plus de la vue actuelle, sept vues standard sont disponibles pour les graphiques de résultats.
Les cases « Avec charges » et « Avec imperfections » contrôlent si les images de charge et les imperfections sont affichées dans le graphique de résultat.

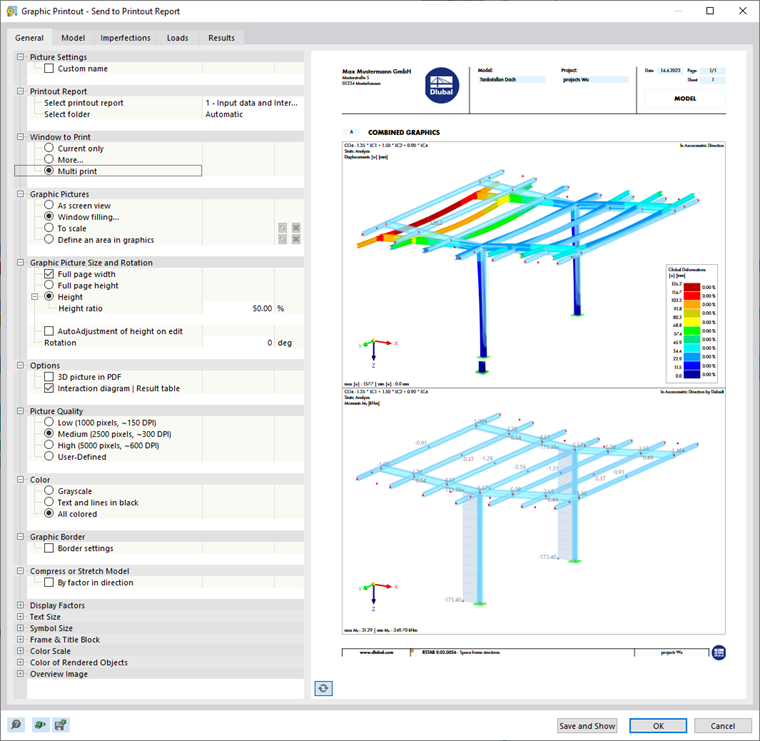

Dans l'onglet « Général », vous pouvez vérifier l'aperçu de l'impression multiple.
