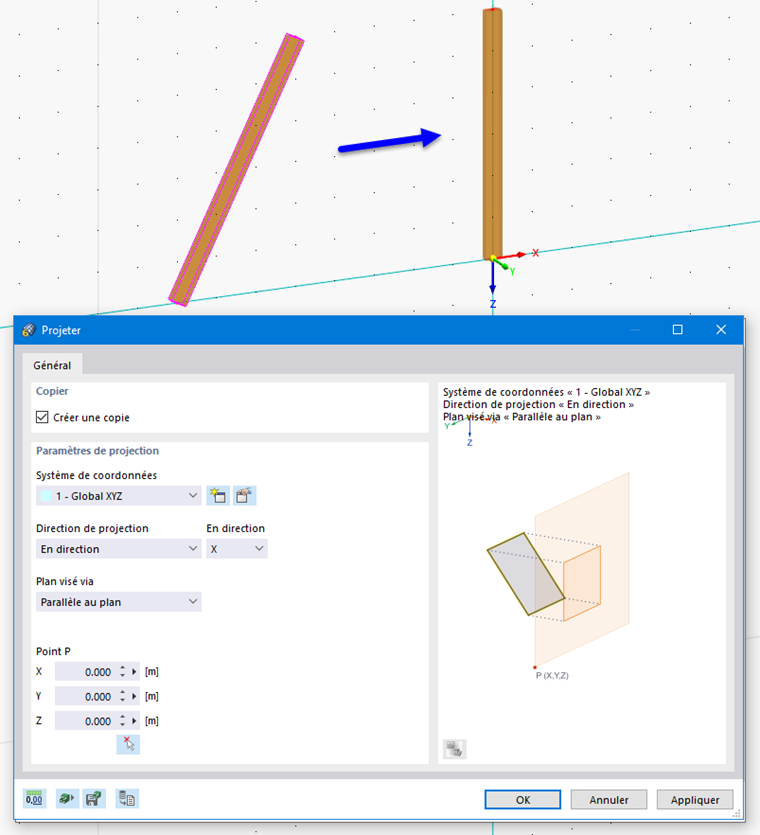

La fonction Projeter dans le menu « Modifier » → « Manipulation » offre différentes options pour projeter les objets sélectionnés dans un plan. L'image suivante montre une barre dont la copie est projetée dans la direction X et parallèle au plan (c'est-à-dire : dans un plan parallèle au plan YZ).
Copier
Si la case « Créer une copie » n'est pas cochée, les objets sélectionnés seront projetés. Si vous souhaitez créer une ou plusieurs copies, cochez la case.
Paramètres de projection
Définissez le « Système de coordonnées » dans lequel les objets doivent être projetés. Vous pouvez sélectionner un Système de coordonnées défini par l'utilisateur dans la liste ou en créer un nouveau à l'aide du bouton
.
Entrez la « Direction de projection ». Deux options sont disponibles dans la liste :
- En direction : les objets sont projetés dans la direction d'un axe du système de coordonnées spécifié. Sélectionnez l'axe dans la liste « En direction » et définissez le plan cible.
- Perpendiculaire au plan visé : les objets sont projetés sur un plan cible qui peut être parallèle aux axes du système de coordonnées ou librement dans l'espace.
La liste « Plan visé via » offre trois options pour définir le plan de projection :
- Parallèle au plan : le plan de projection est parallèle à un plan traversé par les axes du système de coordonnées spécifié. Définissez le « Point P » qui se trouve dans ce plan.
- Parallèle au plan tourné : le plan de projection est parallèle au plan tourné du système de coordonnées spécifié. Sélectionnez le « Plan » dans la liste. Dans la liste « Rotation autour de l'axe », définissez lequel des deux axes doit être tourné et l'« Angle de rotation » Φ. Précisez le « Point P » qui se trouve dans ce plan.
- 3 points : le plan de projection se trouve n'importe où dans l'espace. Entrez les coordonnées du « Point P1 », du « Point P2 » et du « Point P3 » pour définir le plan. Utilisez le bouton
pour définir les points graphiquement.
