L'onglet Terrain est utile pour les simulations numériques des flux de vent à l'aide de RWIND. Vous pouvez définir ici la topologie de l'environnement du bâtiment.
Paramètres

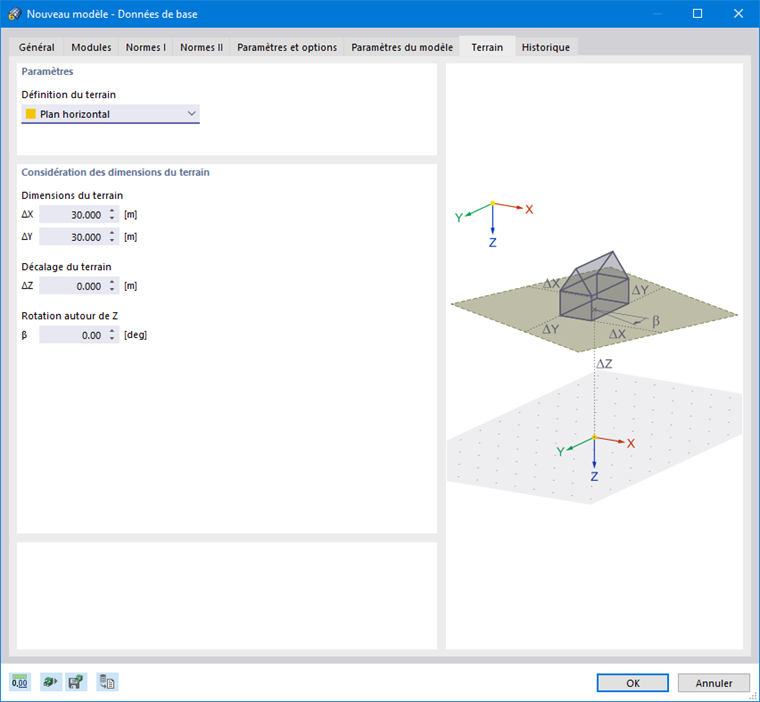

Dans la liste « Définition du terrain », les options suivantes sont disponibles :
- -- : pas de définition de terrain (paramètre par défaut)
- Plan horizontal : définition de l'environnement sous forme de rectangle plat
- Plan incliné : définition de l'environnement comme un rectangle plat dans une position inclinée

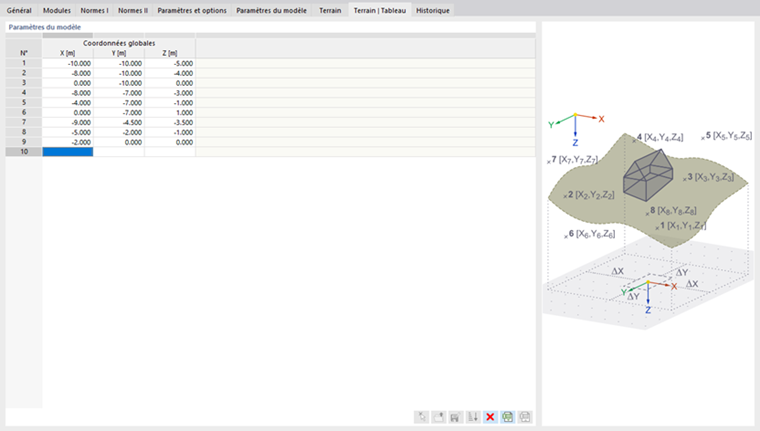

- Tableau : définition du terrain dans le tableau à l'aide des coordonnées dans un onglet séparé (voir l'image Tableau »)
Considération des dimensions du terrain
Entrez les « Dimensions du terrain » de la zone rectangulaire. Les valeurs ΔX et ΔY se réfèrent à l'origine du modèle. Elles sont appliquées respectivement dans les directions d'axe positive et négative (voir le graphique de la boîte de dialogue).
Pour un plan de terrain horizontal, vous pouvez spécifier un « Décalage de terrain », par exemple, pour un pont afin de définir la distance verticale à partir de l'origine du modèle. De plus, une « Rotation autour de Z » est possible grâce à laquelle vous pouvez faire pivoter le rectangle du terrain.
