La catégorie de résultat du tableau Aperçu fournit un résumé du calcul. Dans la barre de titre du tableau, vous pouvez basculer entre les résultats des cas de charge et les combinaisons.
Résumé
Dans l'onglet « Résumé », vous pouvez trouver les sommes de contrôle des charges et des forces d'appui. Les déplacements dans chaque direction doivent être inférieurs à 1 %. Si ce n'est pas le cas, des problèmes numériques ont lieu en raison de différences considérables dans les rigidités. Il se peut également que le modèle ne soit pas suffisamment stable, ou encore que le calcul ait atteint le nombre maximum d'itérations sans convergence.
La résultante des réactions d'appui est disponible de manière idéalisée au centre du modèle.
Le résumé répertorie également les déplacements et les rotations maximum liés aux axes globaux X, Y et Z, ainsi que le plus grand déplacement total. Vous pouvez ainsi évaluer la fiabilité des résultats.
La statistique de calcul indique le nombre d'itérations requises pour le calcul. Le résumé se termine par les paramètres pour l'analyse statique du cas de charge ou de la combinaison.

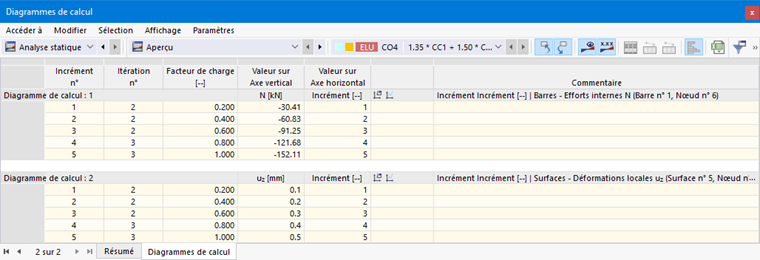

Diagrammes de calcul
L'onglet 'Tableau de calcul' est disponible si vous avez défini les critères pour un ou plusieurs Grilles de calcul .
Les résultats des différents pas de charge (« Incrément ») sont affichés pour chaque diagramme de calcul. Le nombre d'itérations requises pour chaque incrément est également affiché.
Vous pouvez utiliser le bouton
dans la colonne 'Options' pour vérifier les paramètres d'un diagramme de calcul. La boîte de dialogue # extbookmark manual apparaît|image039843|Diagramme de calcul #. Le diagramme de calcul y est également affiché graphiquement.
