Libérations nodales

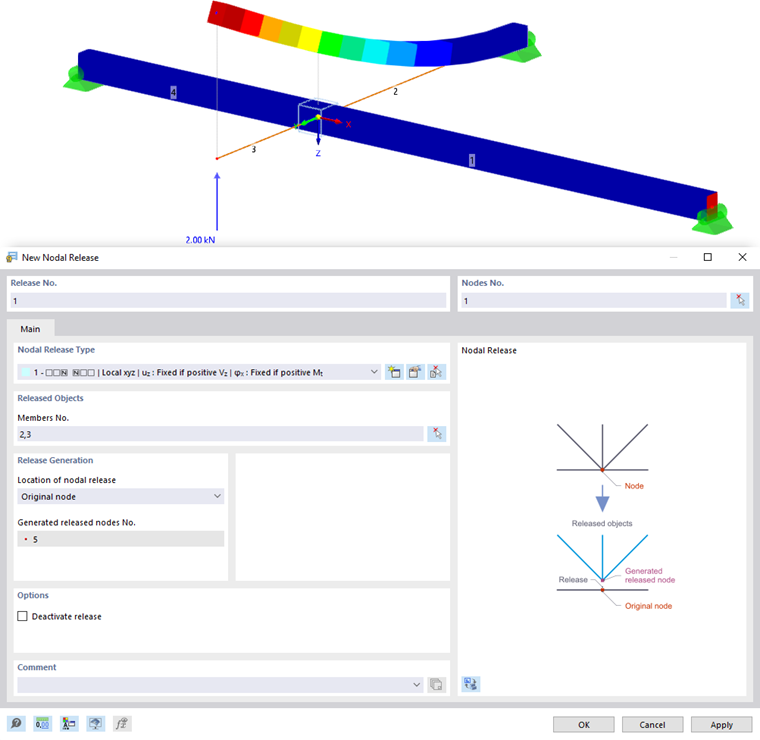

Une libération nodale permet de découpler le modèle à une position précise. Vous pouvez l'utiliser pour modéliser, par exemple, une poutre reposant librement sur une autre (voir l'image Croisement de poutres avec libération nodale). Les degrés de liberté sur le nœud sont contrôlés par le « Type de libération nodale », qui décrit les propriétés de l'articulation.

Bei Knotenfreigaben entstehen doppelte Knoten, die zu verschiedenen Teilen des Modells gehören. Une barre invisible est créée entre ces nœuds. Les efforts internes et les moments sont les mêmes que ceux pour une barre dont le début se situe au nœud d'origine et la fin au nœud découplé.

Informations

Knotenfreigaben sind nur für Standardknoten möglich, nicht für Knoten des Typs 'Auf Stab'.

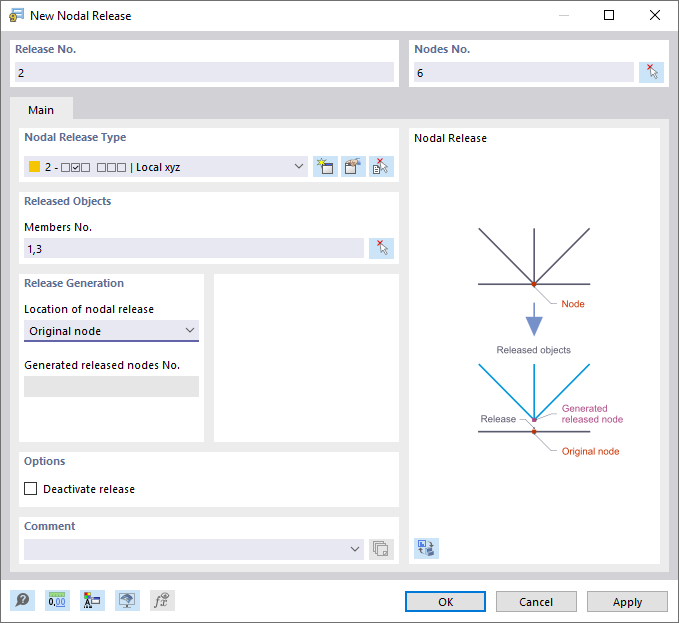

Type de libération nodale

Les propriétés de la libération sont décrites par une articulation, qui correspond en principe à une articulation de barre. Sélectionnez le type de libération dans la liste ou définissez un nouveau type à l'aide du bouton Nouveau . Der entsprechende Dialog ist im Kapitel Knotenfreigabe-Typen beschrieben.

Objets libérés

Geben Sie die Nummern der Stäbe an, die am Knoten entkoppelt sind. Le bouton Sélectionner individuellement permet de définir graphiquement les objets dans la fenêtre de travail.

Génération des libérations

Wie oben erwähnt, erzeugt RSTAB eine Kopie des Knotens. Dans la liste, sélectionnez si vous souhaitez positionner la libération (articulation) sur le « Nœud d'origine » ou sur le « Nœud libéré ». Ce paramètre contrôle quelle partie du modèle déforme l'articulation et peut donc influencer les résultats.

options

La case « Désactiver la libération » vous permet d'annuler le découplage au niveau du nœud pour certaines analyses sans supprimer la libération nodale.

Exemple

Un porte-à-faux repose libre sur une retombée de poutre. Les barres au nœud sont découplées dans le cas de charges de soulèvement si un type de libération nodale sous la forme d'une libération d'effort tranchant est disponible pour la direction uZ avec un effet non linéaire. De plus, la rotation autour de l'axe X est activée, ce qui a également un effet non linéaire.
