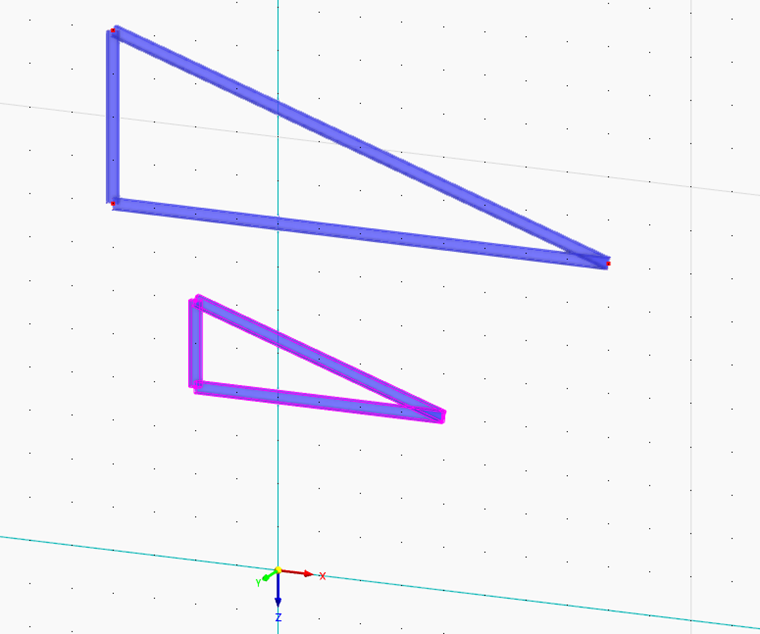

La funzione Scala nel menu 'Modifica' → 'Manipolazione' fornisce varie opzioni per modificare in modo uniforme le dimensioni degli oggetti selezionati. L'immagine seguente mostra una costruzione a sbalzo e la copia che è stata allungata di un fattore 2 in relazione all'origine.
Principale
La scheda Principale gestisce i parametri di base per il ridimensionamento degli oggetti.
Copia
Se non è stato impostato alcun segno di spunta nella casella di controllo 'Crea copia', gli oggetti selezionati saranno ridimensionati. Se si desidera creare una o più copie, selezionare la casella di controllo. Quindi, inserire il 'Numero di passaggi' che descrive la quantità di copie.
Parametri di scala
Inserire il 'Fattore di scala' k. In questo modo, si definisce il coefficiente di scala per il quale viene moltiplicata la distanza degli oggetti selezionati dal punto di riferimento (vedere il grafico del dialogo).
Definisce il 'Sistema di coordinate' in cui gli oggetti devono essere ridimensionati. È possibile selezionare un sistema di coordinate definito dall'utente nell'elenco o crearne uno nuovo con il pulsante
.
L'elenco 'Ridimensionamento tramite' fornisce tre opzioni per definire la direzione del ridimensionamento:
- Punto: Tutte le coordinate degli oggetti (X, Y e Z) sono ridimensionate in relazione ad un 'punto' le cui coordinate devono essere definite.
- Direzione e punto: Viene ridimensionata solo una coordinata di oggetto. Nell'elenco, selezionare la 'Direzione' di cui si desiderano regolare le coordinate e definire 'Punto P' come punto di riferimento.
- 2 punti: La direzione di ridimensionamento giace in un punto qualsiasi dello spazio. Inserire le coordinate per il 'Punto P1' e il 'Punto P2' per definire la direzione. Utilizzare il pulsante
per definire graficamente i punti.
Numerazione e opzioni
La scheda Numerazione e opzioni viene visualizzata solo durante la copia. Qui puoi influenzare la numerazione di nuovi oggetti ed eseguire impostazioni utili per la copia. Le funzioni sono nel capitolo # extbookmark manuale|numerazioneAndOptionsTab|Sposta e copia# capitolo.
Collegamenti degli step
La scheda Link step viene visualizzata se la casella di controllo 'Link step' nella scheda Numerazione e opzioni è selezionata. Le funzioni sono nel capitolo # extbookmark manuale|stepLinksTab|Sposta e copia# capitolo.
