dividi asta

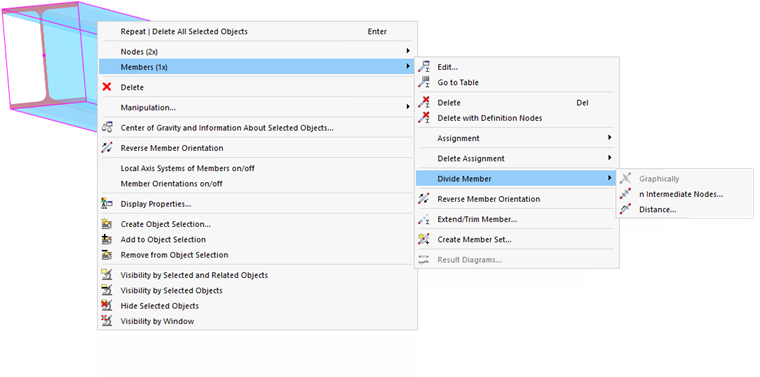

Per dividere un'asta, fare clic con il pulsante destro del mouse. Nel menu di scelta rapida, selezionare una delle funzioni per Dividi asta.

Suggerimento

Informazioni sui pulsanti Dividi l'asta in n nodi intermedi e Dividi l'asta nella distanza è anche possibile dividere le aste nella barra degli strumenti CAD (vedi immagine Strumenti di modellazione ).

Divisione per nodi intermedi

Utilizzare questa funzione per dividere l'asta in segmenti uguali.

Numero

Inserire il 'Numero di nodi intermedi' n per la divisione. Ad esempio, un'asta è divisa da due nodi intermedi nei suoi terzi punti, come mostrato nell'immagine sopra.

Opzioni

La casella di controllo 'Crea sui nodi dell'asta senza dividere l'asta' è disattivata per impostazione predefinita. Quando si divide l'asta, vengono create nuove aste. Se si seleziona la casella di controllo, l'asta rimane nel suo insieme. In questo caso, la divisione viene eseguita da nodi intermedi del tipo 'Nodo sull'asta' (vedere il Capitolo Nodi ). Quindi, non è necessario definire le aste continue e l'inserimento delle lunghezze libere d'inflessione e delle condizioni al contorno per la verifica è più semplice.

Se si seleziona la casella di controllo 'Numerazione individuale', è possibile influenzare la numerazione di nuove aste e nodi generati nella scheda Numerazione.

Numerazione e opzioni

La scheda Numerazione viene visualizzata se la casella di controllo Numerazione individuale è selezionata nella scheda 'Principale'.

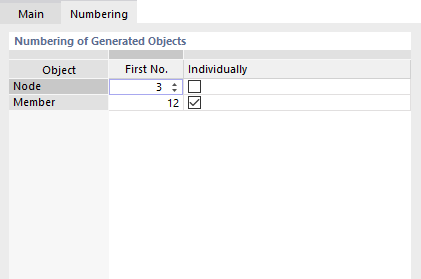

Nella colonna della tabella 'Individualmente', selezionare l'oggetto a cui si desidera assegnare una numerazione specifica. Quindi, nella colonna 'Primo nr.', è possibile specificare il numero iniziale per i nuovi nodi o aste. Altri oggetti di questa categoria sono numerati in ordine crescente da questo numero.

Dividendo a distanza

Utilizzare questa funzione per dividere l'asta in una posizione particolare.

Distanza tra il nuovo nodo e l'inizio dell'asta o la fine dell'asta

Specificare la distanza dal nodo iniziale o finale in cui l'asta deve essere divisa. È possibile inserire il valore come lunghezza o specifica relativa. I quattro campi di immissione sono interattivi.

Se la distanza si riferisce a una lunghezza proiettata, specificare la proiezione nella sezione di dialogo 'Lunghezza di riferimento'.

Informazione

La direzione dell'asta è determinante per la distanza di divisione. Viene visualizzato sull'oggetto selezionato.

Lunghezza di riferimento

Definire il 'Sistema di coordinate' in cui viene eseguita la divisione. È possibile selezionare un sistema di coordinate definito dall'utente nell'elenco o utilizzare il pulsante Nuovo .

Nella maggior parte dei casi, la distanza di divisione si riferisce alla 'lunghezza reale' dell'asta. In caso contrario, selezionare la relativa 'Proiezione in direzione' di un asse del sistema di coordinate specificato o la corrispondente 'Proiezione nel piano'. Quindi, è possibile inserire le voci di divisione corrispondenti nella sezione di dialogo 'Distanza'.

Opzioni

La casella di controllo 'Crea sui nodi dell'asta senza dividere l'asta' controlla se vengono generati nuovi oggetti quando si divide l'asta (vedere il paragrafo Opzioni).

Se si seleziona la casella di controllo 'Numerazione individuale', è possibile influenzare la numerazione di nuove aste e nodi generati (vedere la scheda Numerazione).

Importante

Si noti che è possibile utilizzare il Applica eseguirà la divisione. Se vuoi OK divide ancora una volta gli oggetti selezionati. Se non si desidera che ciò accada, fare clic per chiudere la finestra di dialogo Annulla .
