Risultati per nodo

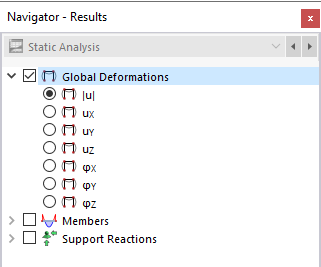

È possibile visualizzare graficamente i risultati per i nodi utilizzando le categorie del navigatore Spostamenti generalizzati globali e Reazioni vincolari. I risultati numerici dei nodi si trovano nella categoria della tabella Risultati per nodo.

Spostamenti generalizzati globali

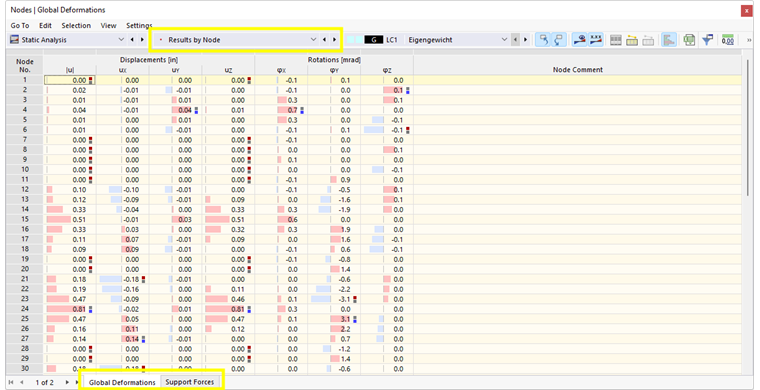

L'immagine Risultati per nodo nella tabella mostra la tabella con gli spostamenti generalizzati dei nodi.

Gli spostamenti e le rotazioni significano quanto segue:

u Valore assoluto dello spostamento totale
uX Spostamento in direzione dell'asse globale X
uY Spostamento in direzione dell'asse globale Y
uZ Spostamento in direzione dell'asse globale Z
φX Rotazione intorno all'asse globale X
φY Rotazione intorno all'asse globale Y
φZ Rotazione intorno all'asse globale Z

Suggerimento

Con il pulsante Animazione di spostamenti generalizzati è possibile visualizzare gli spostamenti generalizzati come una sequenza di movimento (vedi Animazione degli spostamenti generalizzati).

forze vincolari

Le forze vincolari sono designate da 'P', i momenti vincolari da 'M'. Di solito sono relativi al sistema di assi globale. Nel navigatore, è possibile definire i componenti da visualizzare graficamente. Per quanto riguarda i vincoli esterni dei nodi ruotati, è anche possibile mostrare le forze vincolari locali.

Informazione

I campi di selezione Locale e Globale nel navigatore controllano anche l'output della tabella.

La tabella elenca le forze e i momenti che vengono introdotti nel vincolo esterno del nodo. Pertanto, per quanto riguarda i segni, la tabella non mostra le forze di reazione o i momenti da parte del vincolo esterno. I segni derivano dalla direzione degli assi globali. Se l'asse Z globale è diretto verso il basso, il caso di carico del "peso proprio", ad esempio, risulta in una forza vincolare positiva PZ e un carico del vento contro l'asse globale X risulta in una forza vincolare negativa PX. Quindi, le forze del vincolo esterno mostrate nella tabella rappresentano i carichi della fondazione.

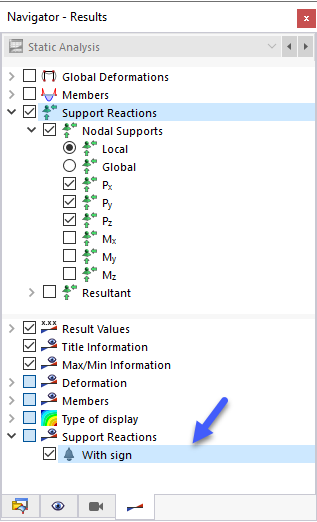

Contrariamente ai risultati nella tabella, i vettori 'Reazioni vincolari' nel grafico rappresentano le forze di reazione e i momenti da parte dei vincoli esterni. I componenti sono visualizzati dalla dimensione e dalla direzione dei vettori. È anche possibile visualizzare i segni delle forze introdotte nella finestra di lavoro selezionando la voce corrispondente nella sezione inferiore del navigatore. Utilizzare questa opzione solo per visualizzare le forze introdotte al fine di evitare malintesi.

Un momento vincolare positivo agisce in senso orario intorno all'asse globale positivo corrispondente. Come per i vettori delle forze vincolari, anche i normali vettori hanno già i segni e le indicazioni dei valori devono essere considerate in modo indipendente: I segni indicano le direzioni dei momenti rispetto agli assi globali.

Somma dei carichi e delle forze vincolari

Per i casi di carico e le combinazioni di carico, le somme di controllo Σ del carico e delle forze vincolari sono indicate alla fine della tabella. Questo saldo mostrerà una differenza se il modello ha anche vincoli esterni delle aste. Queste forze vincolari devono essere considerate anche nel bilancio generale.
