Regolazione delle immagini della relazione di calcolo

Ogni elemento grafico che è stato stampato nella relazione di calcolo può essere spostato in una posizione diversa, copiato o modificato successivamente.

Spostamento del grafico

Per modificare la posizione di un grafico, utilizzare il trascinamento per spostare la voce nella posizione appropriata nel navigatore. In alternativa, è possibile utilizzare il menu di scelta rapida della voce del navigatore.

Copiare o clonare il grafico

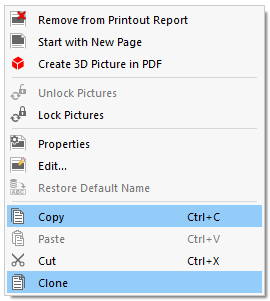

Il menu di scelta rapida del grafico offre due opzioni per la creazione di una copia.

  • Copia: Il grafico viene copiato negli appunti. Poi è possibile incollare la copia in una posizione diversa utilizzando la funzione del menu di scelta rapida 'Inserisci' o la combinazione di tasti Ctrl + V.
  • Clona: La copia del grafico viene inserita direttamente sotto l'originale.

Informazione

È quindi possibile modificare la copia come descritto in Modifica dell'area grafica.

Regolazione delle proprietà grafiche

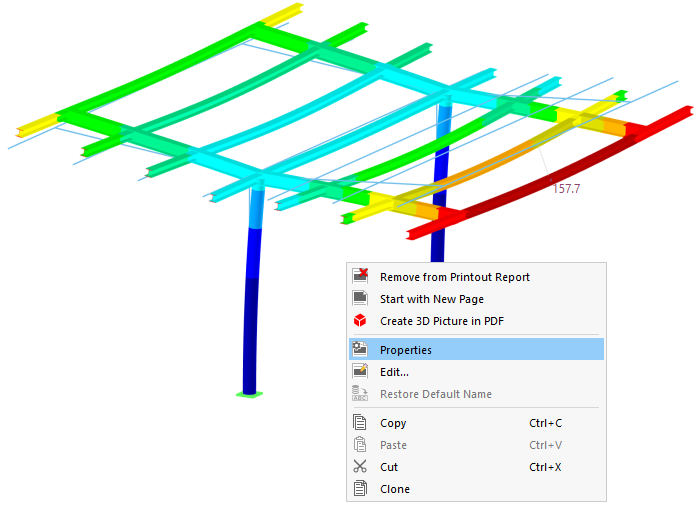

Se si desidera rinominare un grafico o modificare il layout, modificare le 'Proprietà' dell'immagine. Sono accessibili dal menu di scelta rapida del grafico e dalla voce del navigatore.

Appare la finestra di dialogo 'Proprietà dell'immagine' con i parametri generali per l'impostazione del layout del grafico. Sei nella foto # extbookmark manual|image028475|Immagine di calcolo#. Apporta le tue modifiche nella finestra di dialogo.

Modifica del grafico

Se si cambia la visualizzazione di un grafico, o se si desiderano regolare gli oggetti, i carichi o i risultati mostrati nell'immagine, non è necessario stampare di nuovo il grafico. Utilizza la voce 'Modifica' nel menu di scelta rapida del navigatore o nel grafico (vedi immagine sopra) per aprire il # extbookmark manual|image028488|finestra di dialogo Modifica immagine della relazione di calcolo#.

Nella finestra di lavoro di RSTAB, non solo è possibile regolare l'area di pressione, ma anche definire una sezione diversa o una selezione di oggetti, nonché modificare il caso di carico o il tipo di risultato. Dopo aver modificato la visualizzazione, fare clic su OK per confermare le modifiche.
