Misura

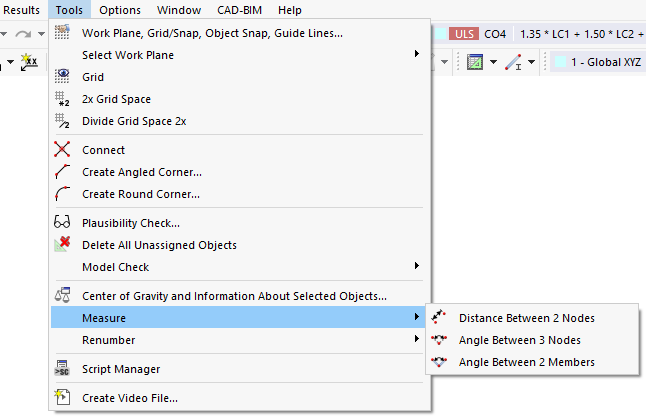

Se si desidera controllare la geometria quando si inseriscono i dati del modello, non è necessario impostare Dimensioni. Il menu Strumenti offre diverse funzioni per misurare distanze e angoli.

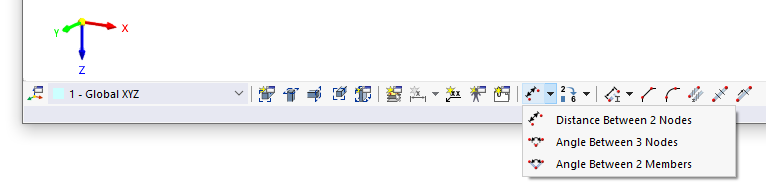

In alternativa, è possibile utilizzare il pulsante elenco Misura nella barra degli strumenti CAD.

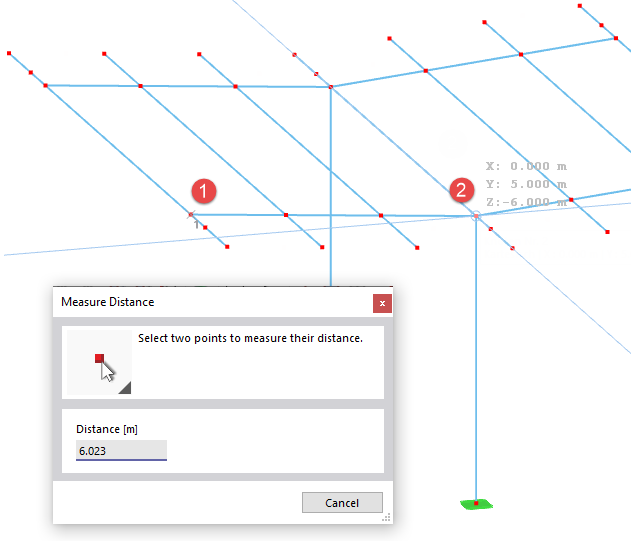

Fare clic sui nodi e sulle aste per la misurazione uno dopo l'altro nella finestra di lavoro. Una finestra di dialogo fornisce informazioni su come procedere. In questa finestra di dialogo viene mostrata anche la 'Distanza' o lAngolo' del punto disponibile per la posizione corrente del cursore.

Informazione

Con la funzione 'Distanza tra 2 nodi' è possibile selezionare anche qualsiasi punto nel di lavoro 003430.

Dopo aver definito l'ultimo oggetto, appare una finestra di dialogo che mostra le coordinate dei punti di riferimento e le informazioni sulla distanza o sull'angolo.

Suggerimento

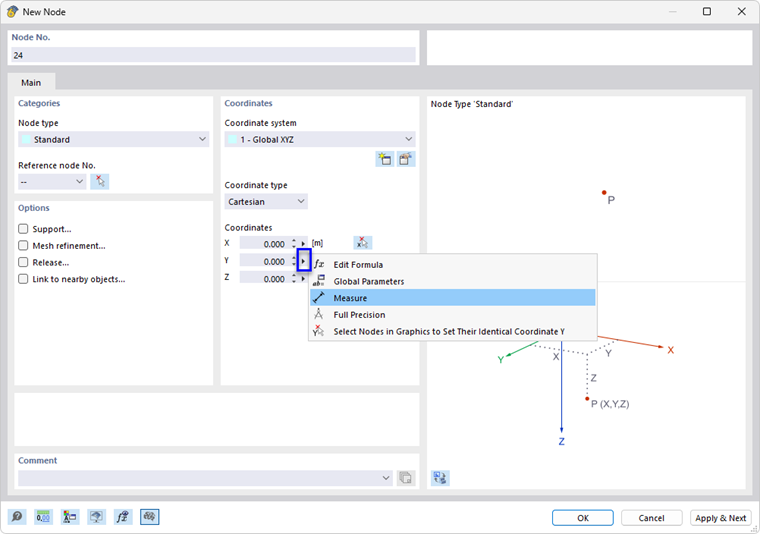

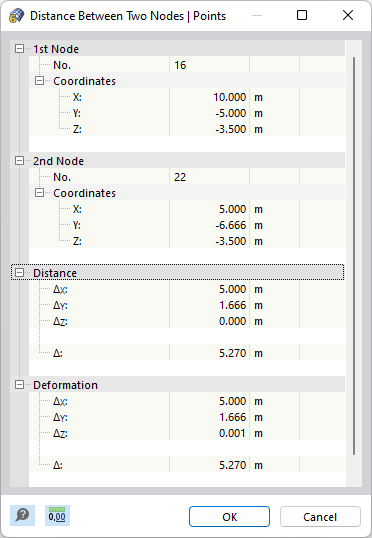

Se i risultati sono disponibili sui nodi, è anche possibile visualizzare la deformazione.
