Messen

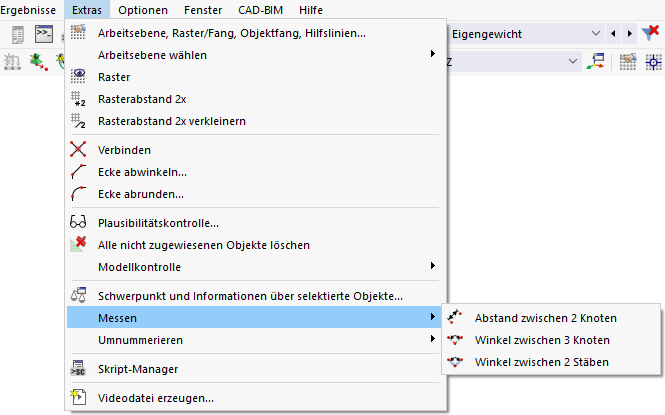

Wenn Sie bei der Eingabe des Modells die Geometrie überprüfen wollen, brauchen Sie keine Bemaßungen setzen. Das Menü Extras bietet mehrere Funktionen zum Messen von Abständen und Winkeln an.

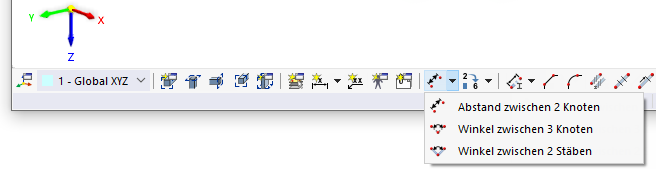

Alternativ verwenden Sie die Listenschaltfläche Messen in der CAD-Symbolleiste.

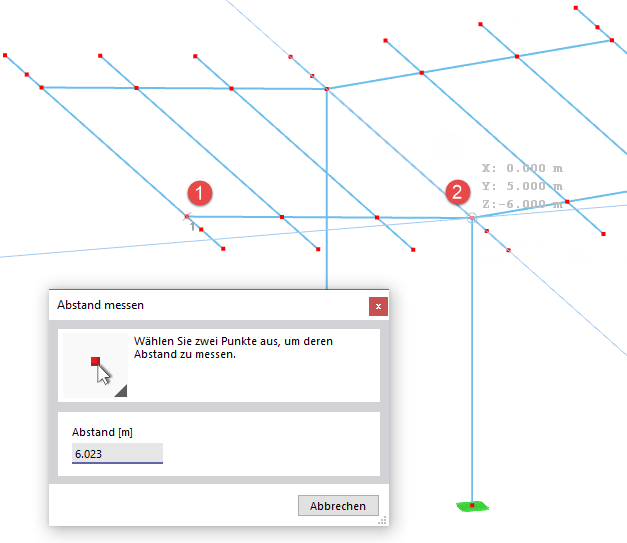

Klicken Sie die maßbestimmenden Knoten oder Stäbe nacheinander im Arbeitsfenster an. Ein Dialog gibt Hinweise, in welcher Reihenfolge Sie vorgehen sollen. Dort wird auch der 'Abstand' oder 'Winkel' des Punktes angegeben, der für die aktuelle Cursorposition vorliegt.

Info

Mit der Funktion 'Abstand zwischen 2 Knoten' können Sie auch beliebige Punkte in der Arbeitsebene auswählen.

Wenn Sie das letzte Objekt festgelegt haben, erscheint ein Dialog mit den Koordinaten der Referenzpunkte und den Abstands- oder Winkelangaben.

Tipp

Wenn Ergebnisse an den Knoten vorliegen, können Sie auch die Verformung ablesen.
