Sie können eine DXF-Datei als Hintergrundfolie für die Eingabe von Objekten nutzen. Im Unterschied zum DXF-Import, bei dem das komplette Modell in Knoten und Linien umgewandelt eingelesen wird, stellen die Hintergrundfolien eine Art Layer für die Modellierung dar.
Über die Schaltfläche
in der CAD-Symbolleiste können Sie ebenfalls eine neue Hintergrundfolie definieren.
Info
Um eine Hintergrundfolie zu verwenden, setzen Sie diese Aktiv. Ferner muss der Objektfang mit der Option 'Hintergrundfolien' aktiviert sein (siehe Kapitel Objektfänge). Dies lässt sich auch schnell mit der Schaltfläche
in der
CAD-Symbolleiste
steuern.
Kategorien
Die Hintergrundfolie muss im Format .dxf vorliegen. Stellen Sie den 'Dateinamen' ein, indem Sie über die Schaltfläche
die Datei im Windows-Dialog auswählen.
Legen Sie das Koordinatensystem fest, auf das sich die Hintergrundfolie bezieht. Sie können ein benutzerdefiniertes Koordinatensystem in der Liste auswählen oder mit der Schaltfläche
neu erstellen.
Die 'Drehfolge' beschreibt die Reihenfolge der Winkel, mit denen eine Drehung der Achsen erfolgen kann.
Der 'Einfügepunkt' bestimmt, welche Stelle auf der "Einhüllenden" der Hintergrundfolie am Ursprungspunkt platziert wird. In der Liste stehen verschiedene Möglichkeiten zur Auswahl:
Info
Wenn Sie das Kontrollfeld 'In Vorschau wählen' anhaken, können Sie den Einfügepunkt grafisch bestimmen: Klicken Sie hierzu im Abschnitt 'Ursprungspunkt' auf die rechte Schaltfläche
und legen den Einfügepunkt dann im Vorschaubereich fest.
Ursprungspunkt
Der Einfügepunkt der Hintergrundfolie wird im Modell am 'Ursprungspunkt' platziert. Geben Sie die Koordinaten dieses Punktes an oder legen ihn über die linke Schaltfläche
grafisch im Arbeitsfenster oder über die rechte Schaltfläche
im Vorschaubereich fest.
Optionen
Falls ein 'Uneinheitlicher Maßstab' für die Skalierung der Folie in die räumlichen Richtungen verwendet werden soll, aktivieren Sie das Kontrollfeld. Damit werden die entsprechenden Eingabefelder im Abschnitt 'Maßstab' zugänglich.
Wenn die 'Längeneinheit der DXF-Vorlage' nicht automatisch aus der DXF-Datei übernommen werden soll, können Sie die passende Einheit in der Liste auswählen.
Maßstab
In diesem Abschnitt können Sie die Größe der Hintergrundfolie skalieren, beispielsweise um Unstimmigkeiten bei den Einheiten auszugleichen. Der Regelfall ist ein 'Einheitlicher Maßstab' Δ mit einer gleichmäßigen Skalierung in alle Richtungen. Für einen uneinheitlichen Maßstab aktivieren Sie das entsprechende Kontrollfeld im Abschnitt 'Optionen'.
Mit der Schaltfläche
können Sie zwischen der relativen und absoluten Eingabe wechseln.

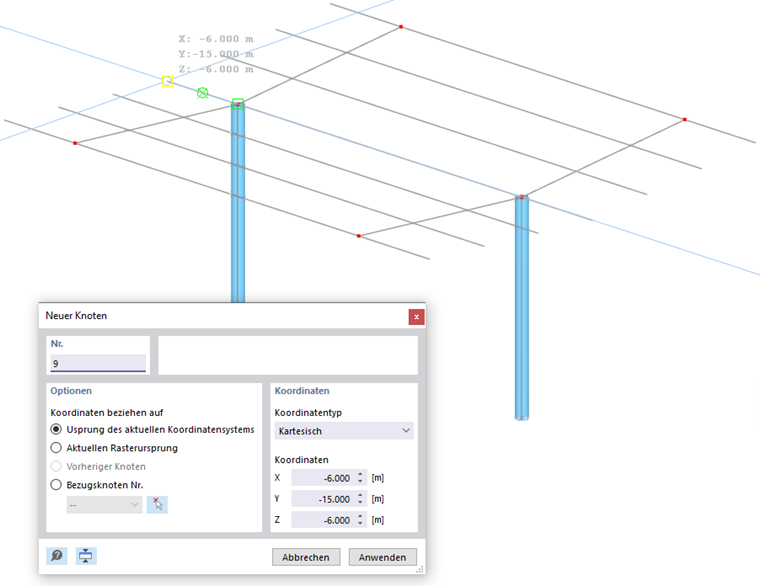

Hintergrundfolie verwenden
Wenn die Hintergrundfolie Aktiv ist, wird sie grau hinterlegt dargestellt. Sie können nun Knoten und Stäbe an den Schnittpunkten der Folien-Linien setzen – sofern der Objektfang für Hintergrundfolien aktiviert ist.
