Selektieren Sie die Modell-, Last- oder Hilfsobjekte, die Sie spiegeln möchten. Klicken Sie dann auf die Schaltfläche
(siehe Bild
Modellierungstools

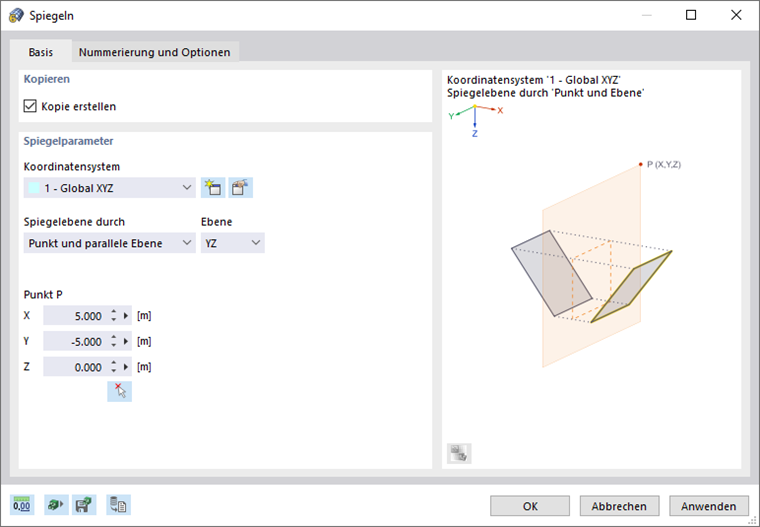

). Im Dialog 'Spiegeln' geben Sie an, ob die Objekte beim Spiegeln kopiert werden sollen, und legen die Parameter fest.
Basis
Das Register Basis verwaltet die elementaren Parameter zum Spiegeln der Objekte.
Kopieren
Befindet sich im Kontrollfeld 'Kopie erstellen' kein Häkchen, so werden die selektierten Objekte gespiegelt. Wenn Sie eine Kopie erzeugen wollen, haken Sie das Kontrollfeld an.
Spiegelparameter
Legen Sie das 'Koordinatensystem' fest, in dem die Objekte gespiegelt werden sollen. Sie können ein benutzerdefiniertes Koordinatensystem in der Liste auswählen oder mit der Schaltfläche
neu erstellen.
In der Liste 'Spiegelebene durch' stehen zwei Möglichkeiten zur Auswahl, um die Ebene festzulegen:
- Punkt und parallele Ebene: Die Spiegelebene verläuft parallel zu einer Ebene des angegebenen Koordinatensystems. Wählen Sie die 'Ebene' in der Liste aus und geben den 'Punkt P' an, der in dieser Ebene liegt.
- 3 Punkte: Die Spiegelebene liegt beliebig im Raum. Geben Sie die Koordinaten für 'Punkt 1', 'Punkt 2' und 'Punkt 3' an, um die Ebene festzulegen. Mit der Schaltfläche
können Sie die Punkte grafisch bestimmen.

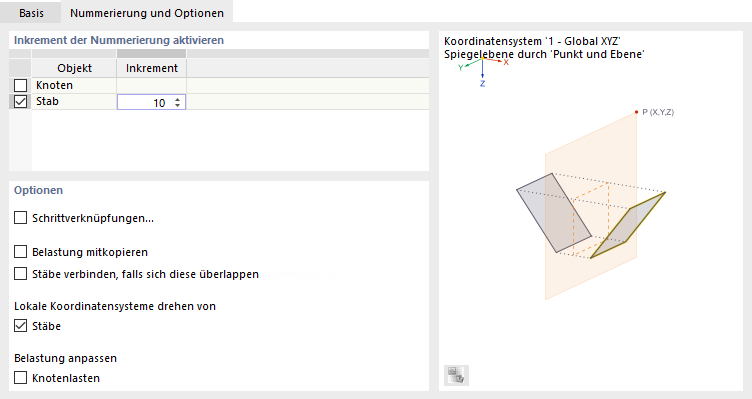

Nummerierung und Optionen
Das Register Nummerierung und Optionen wird nur beim Kopieren angezeigt. Sie können hier die Nummerierung der neuen Objekte beeinflussen und nützliche Einstellungen zum Kopieren treffen.
Die Funktionen dieses Registers sind in den Kapiteln Verschieben und Kopieren und Rotieren beschrieben.
Schrittverknüpfungen
Das Register Schrittverknüpfungen wird angezeigt, wenn im Register Nummerierung und Optionen das Kontrollfeld 'Schrittverknüpfungen' angehakt ist. Die Funktionen sind im Kapitel Verschieben und Kopieren beschrieben.
