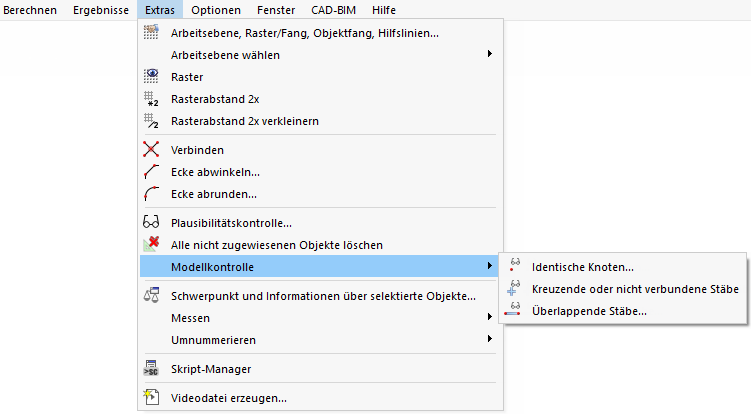

Ergänzend zur allgemeinen Plausibilitätskontrolle können Sie mit der Modellkontrolle gezielt nach Unstimmigkeiten suchen, die sich bei der Modellierung ergeben haben. Im Menü Extras sind unter dem Eintrag Modellkontrolle verschiedene Möglichkeiten verfügbar.
Identische Knoten
RSTAB filtert alle Knoten mit identischen Koordinaten. Sie werden in Gruppen zusammengefasst ausgegeben.
Im Abschnitt 'Mit ausgewählten Knotengruppen durchführen' können Sie festlegen, wie mit den doppelten Knoten verfahren werden soll. Mit 'Anwenden' oder 'OK' wird die Bereinigung für die selektierte(n) Gruppe(n) umgesetzt.
Der Abschnitt 'Erneut überprüfen mit anderer Toleranz' ermöglicht eine Feinabstimmung für Abstände, mit denen Koordinaten als identisch betrachtet werden. Diese Funktion ist bei importierten Modellen hilfreich, denn CAD-Anwendungen erzeugen oft kurze Stäbe mit nahe beieinander liegenden Knoten. Werden solche Knoten mit einer passenden Toleranz gefiltert und vereinigt, können numerische Probleme aufgrund extrem kurzer Stäbe vermieden werden.
Kreuzende, nicht verbundene Stäbe
Die Kontrolle sucht nach Stäben, die sich kreuzen, jedoch keinen gemeinsamen Knoten im Schnittpunkt aufweisen.
Das Ergebnis der Kontrolle wird für 'Gruppen' kreuzender Stäbe ausgewiesen, an denen keine Verbindung vorliegt. Wenn Sie einen Eintrag selektieren, wird die Gruppe im Arbeitsfenster mit einem Pfeil markiert.
Legen Sie im Abschnitt 'Ausgewählte Stabgruppen verbinden mit' fest, mit welchem Knotentyp Sie die selektierte(n) Stabgruppe(n) verbinden möchten. In der Liste stehen zwei Knotentypen zur Auswahl:
Standardknoten führen zu einer Teilung der Stäbe an den Kreuzungspunkten und zu neuen Stäben. Mit dem Typ 'Knoten auf Stab' hingegen lassen sich Stabverbindungen modellieren, ohne die Originalstäbe zu teilen.
Um die selektierten Stabgruppen zu verbinden, klicken Sie 'Anwenden' oder 'OK'. RSTAB erzeugt dann an den Kreuzungspunkten die entsprechenden Knoten.
Der Abschnitt 'Erneut überprüfen mit anderer Toleranz' ermöglicht eine Feinabstimmung der Distanzen.
Optional können Sie mit der Funktion 'Selektierte Objekte zur Sichtbarkeit hinzufügen' eine Sichtbarkeit erzeugen, um die selektierte(n) Stabgruppe(n) explizit zu überprüfen. Das Kontrollfeld 'Stabexzentrizitäten berücksichtigen' steuert, ob bei der Kontrolle der Verbindungen auch die Exzentrizitäten der Stäbe erfasst werden sollen.
Überlappende Stäbe
Die Kontrolle sucht nach Stäben, die in ihrer Länge ganz oder teilweise übereinander liegen.

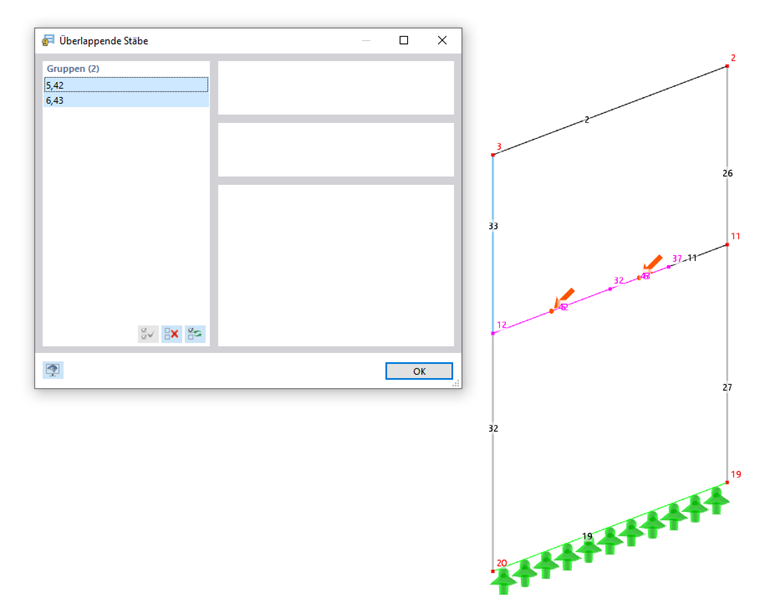

Die überlappenden Stäbe werden nach Gruppen geordnet ausgegeben. Die aktuelle Gruppe ist im Arbeitsfenster durch einen Pfeil gekennzeichnet. Mit 'OK' können Sie das Problem beheben und die Stäbe in Abschnitte teilen lassen.
