Jedes Modell wird über Strukturobjekte definiert. Diese Objekte üben eine Funktion im statischen System aus. Ein Knotenlager oder ein Stab beispielsweise stellen Objekte des Typs Struktur dar, eine Maßlinie oder ein Linienraster jedoch nicht. Die geometrischen und steifigkeitsbezogenen Eigenschaften eines Strukturobjekts fließen in die statische Analyse des Modells ein. So wirken sich die Länge, das Material, der Stabtyp und der Querschnitt eines Stabes auf die Steifigkeit und damit auf die Schnittgrößenverteilung im System aus.

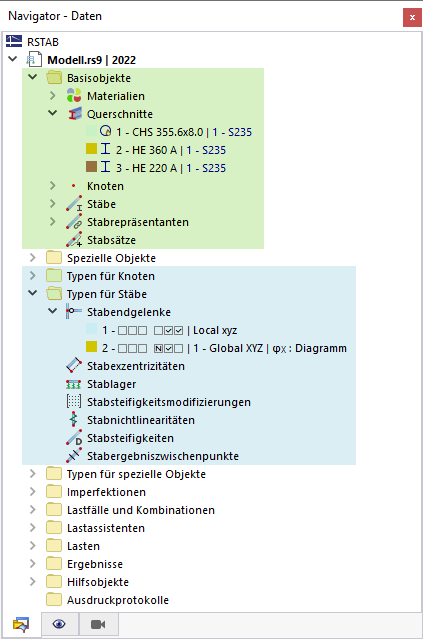

Die Strukturdaten sind im Navigator und in der Tabelle wie folgt organisiert: Die Kategorie Basisobjekte verwaltet die elementaren Strukturobjekte wie Knoten oder Stäbe. In den Typen-Kategorien werden spezifische Eigenschaften der Basisobjekte beschrieben, wie beispielsweise Lager der Knoten oder Stäbe.

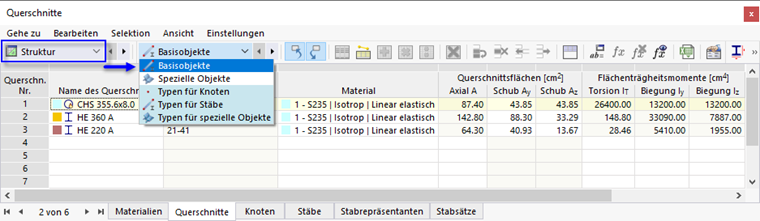

In der Tabelle werden die Basisobjekte und zugehörigen Typen in der Kategorie Struktur verwaltet.

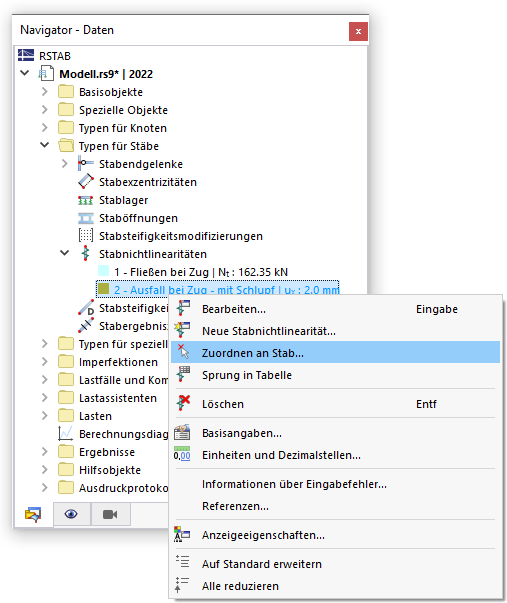

In den Eingabedialogen sind die Basisobjekte mit den Typen interaktiv verknüpft. So können Typen neu definiert werden, ohne den Dialog zu verlassen, oder Eigenschaften als Typen einem Basisobjekt grafisch zugewiesen werden (siehe Bild Stablager bearbeiten ).
Beispiel

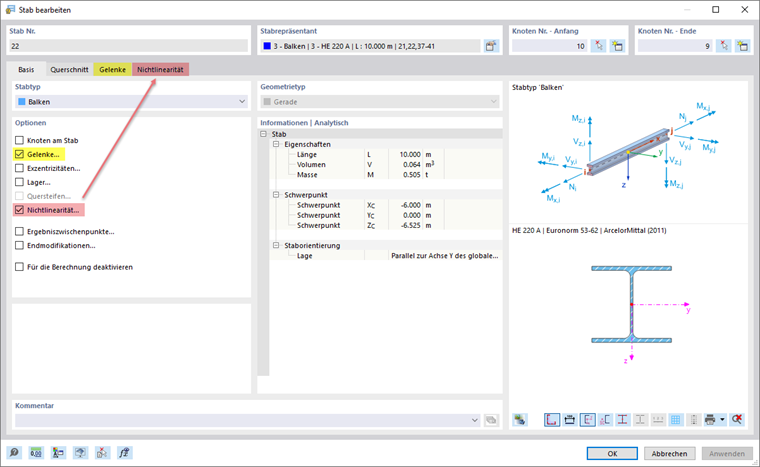

Ein Stab stellt ein Basisobjekt dar. Dieser Stab soll mit einem Gelenk und einer Nichtlinearität versehen werden. Aktivieren Sie diese Zusatzeigenschaften im Register 'Basis'. Damit werden zwei neue Register im Dialog verfügbar. Dort können Sie die Eigenschaften 'Typ Stabendgelenk' und 'Typ Stabnichtlinearität' in Listen auswählen oder neu definieren, um sie dem Stab zuzuweisen.
