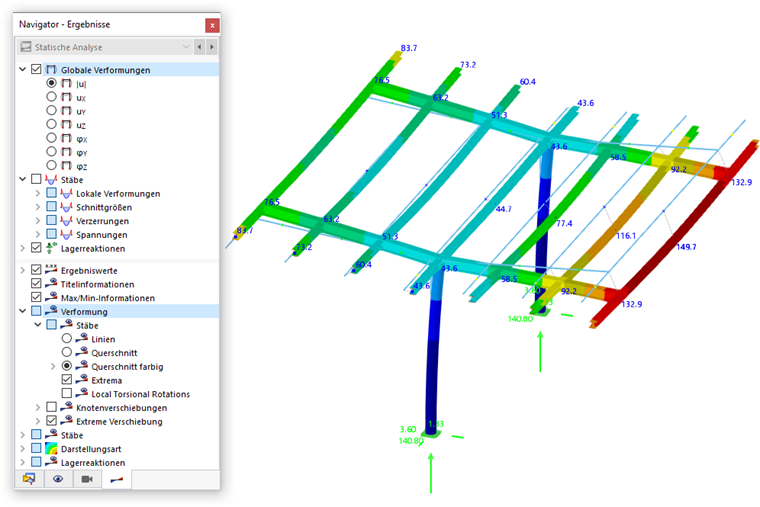

Nach einer fehlerfreien Berechnung werden die Ergebnisse am Modell dargestellt. Der Navigator erhält ein zusätzliches Register: Im Navigator - Ergebnisse können Sie steuern, welche Ergebnisse grafisch angezeigt werden.

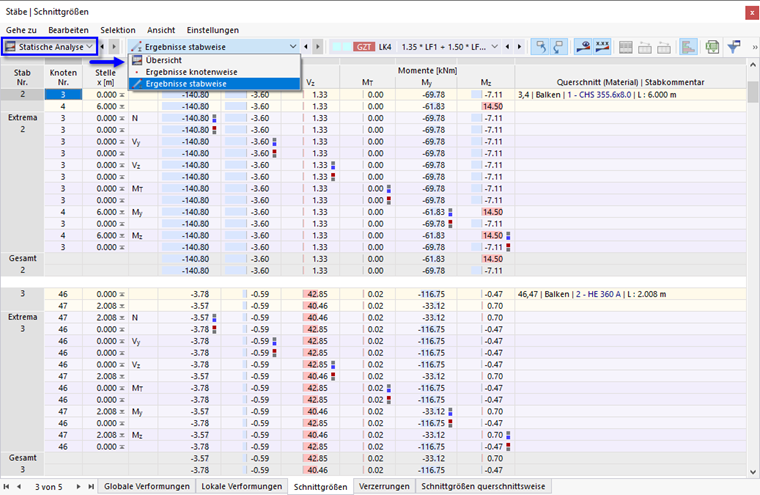

In der Tabelle werden die Ergebnisse mit den einzelnen Ergebnisarten in der Kategorie Statische Analyse verwaltet.
Die numerischen Ergebnisse sind in folgenden Unterkategorien organisiert:
- Übersicht
- Ergebnisse knotenweise
- Ergebnisse stabweise

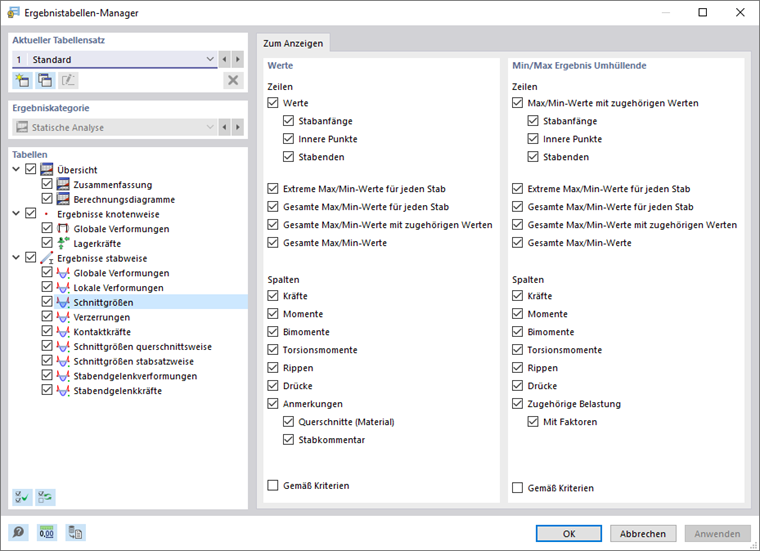

Ergebnistabellen-Manager
Der 'Ergebnistabellen-Manager' regelt, welche Tabellen angezeigt werden. Diesen Dialog können Sie über das Menü Ergebnisse mit der Funktion Ergebnistabellen-Manager aufrufen. Alternativ benutzen Sie die Schaltfläche
in der Titelleiste des Programms oder der Tabelle.
Im Abschnitt 'Aktueller Tabellensatz' können Sie eine neue Tabellenkonfiguration anlegen und im aktuellen Modell anwenden.
Legen Sie im 'Tabellen'-Verzeichnisbaum anhand der Kontrollfelder fest, welche Ergebnisse Sie für die Auswertung benötigen. Wenn Sie einen Eintrag selektieren, können Sie im Abschnitt 'Zum Anzeigen' die Ausgabe der Ergebnisse im Detail steuern. Die entsprechenden Tabellenzeilen und -spalten werden entsprechend angezeigt oder ausgeblendet.
Das Kontrollfeld 'Gemäß Kriterien' ermöglicht es Ihnen, bestimmte Ergebniswerte in den Tabellen darzustellen. Sie können die Kriterien für die Ergebnisausgabe in separaten Registern festlegen.
Wählen Sie in der zweiten Spalte die Ergebnisart aus. In den nächsten beiden Spalten geben Sie dann an, welches Kriterium gelten soll. Folgende Bedingungen stehen zur Auswahl:
- gleich
- ist ungleich
- größer als
- größer gleich
- kleiner als
- kleiner gleich
Um ein weiteres Kriterium festzulegen, wählen Sie in der letzten Spalte den Eintrag 'oder' (jedes Kriterium zählt für sich) oder 'und' (jedes Kriterium muss erfüllt sein) aus. Legen Sie dann in der neuen Zeile die nächste Bedingung fest.
