Stäbe

Die Geometrie des Modells wird über Stäbe beschrieben. Mit dem Zuweisen eines Querschnitts (durch den auch ein Material festgelegt ist) erhält der Stab eine Steifigkeit.

Stäbe können nur an Knoten miteinander verbunden werden. Kreuzen sich Stäbe, ohne dass sie einen Knoten gemeinsam haben, liegt keine Verbindung vor. An solchen Kreuzungsstellen werden keine Schnittgrößen übertragen.

Grafisch können Stäbe einzeln oder fortlaufend gesetzt werden. Die entsprechenden Funktionen sind über die Listenschaltfläche zugänglich.

Schaltfläche Funktion
Neuer Stab Neuer Einzelstab mit einfachen Definitionsmöglichkeiten
Neuer Stab Neuer Einzelstab mit erweiterten Definitionsmöglichkeiten
Neuer Stab senkrecht zur Arbeitsebene Neuer Einzelstab senkrecht zur Arbeitsebene
Neuer Stab parallel zur Arbeitsebene Neuer Einzelstab parallel zur Arbeitsebene
Neuer Stabzug Neuer Stabzug mit einfachen Definitionsmöglichkeiten
Neuer Stabzug allgemein Neuer Stabzug mit erweiterten Definitionsmöglichkeiten
Neuer Stabsatz Neuer Stabsatz

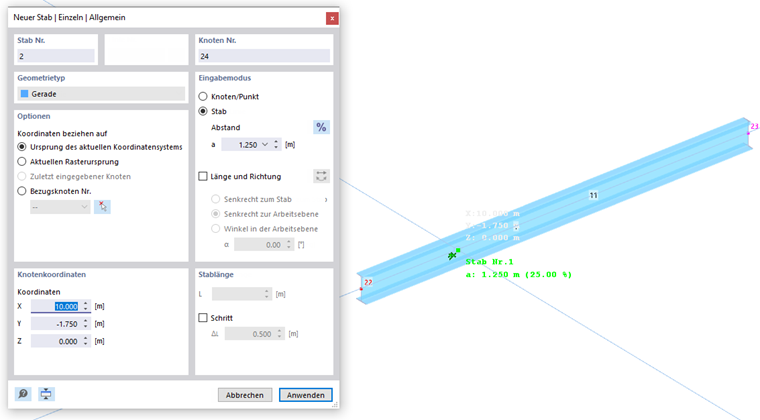

Dabei erscheint nach der Querschnittseingabe (siehe Bild Neuer Stab) ein Dialog, der je nach Funktion 'einfach' oder 'allgemein' konzipiert ist. Der allgemeine Dialog bietet erweiterte Möglichkeiten, um beispielsweise einen Bezugsknoten festzulegen oder Stababstände zum Setzen zu verwenden.

Info

Die Stabrichtung ergibt sich aus der Reihenfolge von Anfangs- und Endknoten. Um die Stabrichtung zu ändern, klicken Sie den Stab mit der rechten Maustaste an und wählen dann im Kontextmenü Staborientierung umkehren.

Im Standardfall besteht der Dialog Neuer Stab aus den Registern Basis und Querschnitt. Sie sind in den folgenden beiden Unterkapiteln beschrieben.
