Bevor Sie die Berechnung starten, können Sie eine Plausibilitätskontrolle der Eingabedaten vornehmen.

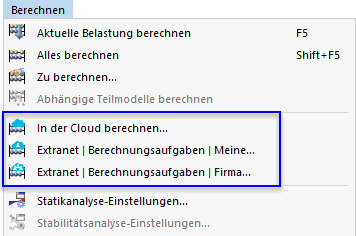

Das Menü Berechnen bietet verschiedene Möglichkeiten, die statische Analyse des Modells zu starten. Sie sind im Kapitel Berechnung starten beschrieben.
Falls die Möglichkeiten für Cloud-Berechnungen aktiviert sind, stehen weitere Menüeinträge zur Verfügung.
Im Menü 'Berechnen' haben Sie auch eine Zugriffsmöglichkeit auf die Statikanalyse-Einstellungen.
Stabteilungen für Berechnung

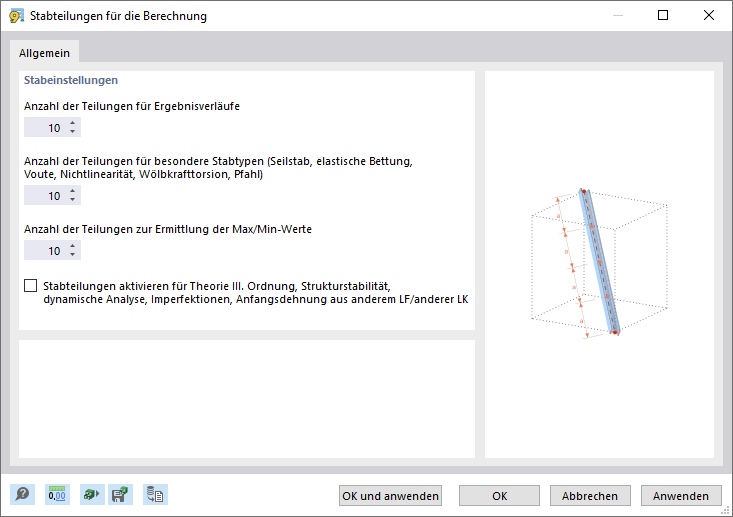

Der Verlauf und der Verfeinerungsgrad der grafischen Ergebnisse basieren auf den Einstellungen, die im Dialog 'Stabteilungen für die Berechnung' festgelegt sind. Sie können diesen Dialog über die Funktion Stabteilungen für die Berechnung im Menü 'Berechnen' aufrufen.
Anzahl der Teilungen für Ergebnisverläufe
Der Wert dieses Eingabefeldes wirkt sich auf den grafischen Ergebnisverlauf der Stäbe aus: Ist beispielsweise eine Teilung von 10 eingestellt, so teilt RSTAB die Länge des längsten Stabes im Modell durch 10. Mit dieser systembezogenen Teilungslänge werden dann für jeden Stab die Werte der grafischen Ergebnisverläufe an den Zwischenpunkten ermittelt (siehe Bild Biegemomente).
Anzahl der Teilungen für besondere Stabtypen
Im Gegensatz zur oben beschriebenen Teilungsoption erfolgt eine echte Teilung des Stabes durch interne Zwischenknoten. Diese Vorgabe wirkt sich auf Bettungsstäbe mit unsymmetrischem Querschnitt (Sohlspannungen), Voutenstäbe (Interpolation der Querschnittswerte) und Stäbe mit plastischen Eigenschaften (Fließbereiche) aus.
Anzahl der Teilungen zur Ermittlung der Max/Min-Werte
Der Wert dieses Eingabefeldes gibt die interne Teilung vor, mit der die maximalen und minimalen Stabschnittgrößen ermittelt werden. Auf dieser Teilung (Voreinstellung: 10) basieren somit die in den Ergebnistabellen und der Grafik ausgewiesenen Extremwerte.
Stabteilungen aktivieren für Theorie III. Ordnung, Strukturstabilität, dynamische Analyse
Diese Option ermöglicht es, auch Balkenstäbe für Untersuchungen nach Theorie III. Ordnung oder hinsichtlich der Stabilität und Dynamik durch Zwischenknoten zu teilen und so mit einer höheren Genauigkeit zu erfassen. Hierbei wird die Anzahl der Teilungen für 'besondere Stabtypen' angesetzt (zweites Eingabefeld oben)
