Lagerreaktionen übernehmen

Dieser Lastassistent ermöglicht es, die Reaktionskräfte von Knotenlagern eines anderen Modells zu importieren und als Lasten anzusetzen. Auf diese Weise lassen sich Modelle als Positionsstatiken digital koppeln. Die verknüpften Modelle werden bei den Modell-Basisangaben im Register Abhängige Modelle verwaltet.

Wichtig

Dieser Lastassistent ist verfügbar, wenn das Modell im Dlubal Center in ein Projekt eingebunden ist.

Tipp

Praktische Hinweise für die Übernahme von Lagerreaktionen finden Sie in der FAQ Verwendung des Lastassistenten "Lagerreaktionen übernehmen".

Modell

Im Register Modell legen Sie das Modell fest, dessen Lagerreaktionen importiert werden sollen. Dieses "Quellmodell" wird im Lastassistenten als 'Verbundenes Modell' bezeichnet. Dabei gilt Folgendes zu beachten:

  • Das aktuelle Modell und das verbundene Modell müssen sich im selben Projekt befinden.
  • Beide Modelle müssen unterschiedliche Modell-IDs haben (siehe Kapitel Modellparameter ).
  • Das verbundene Modell braucht nicht geöffnet werden.
  • Das verbundene Modell muss mit Ergebnissen gespeichert sein. Ist dies nicht der Fall, können keine Lagerreaktionen importiert werden.

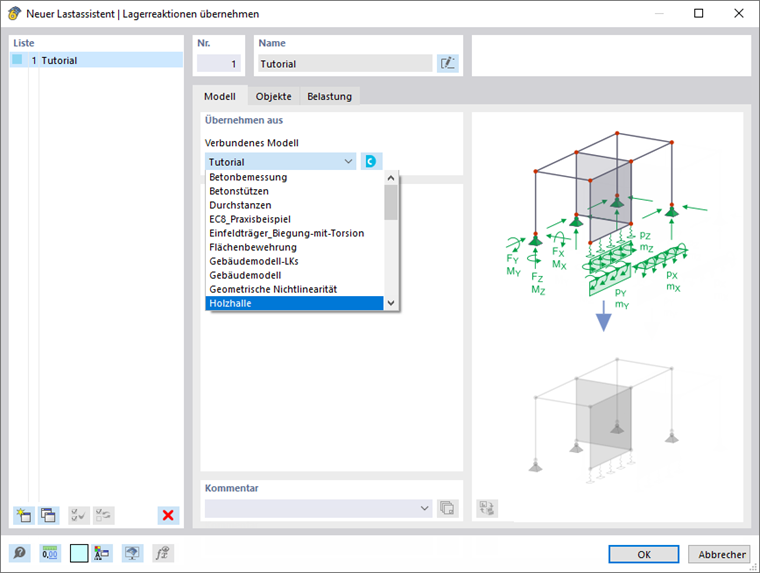

Wählen Sie in der Liste 'Verbundenes Modell' das "Quellmodell" aus (siehe Bild Neuer Lastassistent | Lagerreaktionen übernehmen). Sie können die Auswahl auch im Dlubal Center vornehmen, indem Sie die Schaltfläche Dlubal Center benutzen.

Objekte

Im Register Objekte weisen Sie die Lagerreaktionen des verbundenen Modells den Knoten des aktuellen Modells zu.

Aus gelagerten Objekten übernehmen

Im aktuellen Entwicklungsstand (August 2023) ist nur der manuelle Objektverbindungstyp verfügbar. Die Objekte sind benutzerdefiniert anzugeben.

Aus Objekten des verbundenen Modells übernehmen

Per Voreinstellung werden für den Import alle Knoten erfasst, an denen im verbundenen Modell Lagerreaktionen vorliegen. Falls Sie nur bestimmte Knoten berücksichtigen wollen, deaktivieren Sie das Kontrollfeld 'Alle'. Sie können dann die Nummern der gelagerten Knoten für das Quellmodell eintragen.

Info

Die Reaktionen von Stablagern können nicht übernommen werden.

In Objekte des aktuellen Modells übernehmen

Geben Sie die Nummern der Knoten an, an denen die Reaktionen des verbundenen Modells als Lasten wirken sollen. Mit der Schaltfläche Auswählen einzeln können Sie die Objekte auch im Arbeitsfenster auswählen.

Wichtig

Die Lagerreaktionen werden strikt nach der Reihenfolge der Nummern zugewiesen, wie sie in den beiden Abschnitten definiert ist, und nicht – wie in RFEM 5 – nach der geometrischen Lage im Modell.

Belastung

Das Register Belastung verwaltet die Zuordnung der Lasten in den Lastfällen des verbundenen Modells und des aktuellen Modells.

Kategorien

Der 'Belastungsverbindungstyp' regelt, wie die Lastfälle zwischen den beiden Modellen verknüpft werden. Die Liste enthält zwei Einträge:

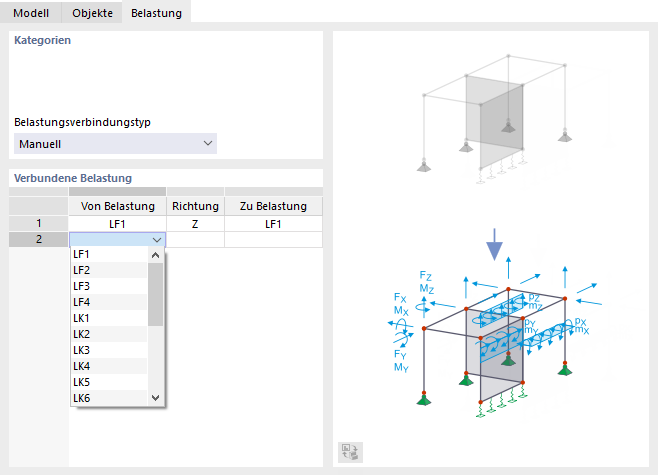

  • Manuell: Sie können im Abschnitt 'Verbundene Belastung' festlegen, wie die Lastfälle des verbundenen Modells mit denen des aktuellen Modells verbunden werden sollen (siehe Bild Verbundene Belastung auswählen).
  • Automatisch: Das Programm ordnet die Lagerreaktionen des verbundenen Modells lastfallweise den entsprechenden LF-Nummern des aktuellen Modells zu.

Verbundene Belastung

Beim Belastungsverbindungstyp 'Manuell' können Sie individuell vorgeben, wie die Lastfälle des verbundenen Modells mit denen des aktuellen Modells verknüpft werden sollen: Wählen Sie hierzu in den Listen der Spalten 'Von Belastung' und 'Zu Belastung' die relevanten Lastfallnummern aus (siehe Bild Verbundene Belastung auswählen). Bei der automatischen Zuordnung bestehen diese Auswahlmöglichkeiten nicht. RSTAB ordnet die Lagerreaktionen nummernweise den entsprechenden Lastfällen zu.

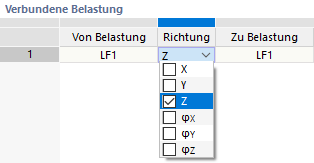

In der Liste 'Richtung' können Sie festlegen, welche Komponente(n) der Lagerreaktionen beim Import berücksichtigt werden sollen. Es stehen sowohl Kräfte als auch Momente zur Auswahl.
