Stäbe verbinden

Allgemeine Einstellungen

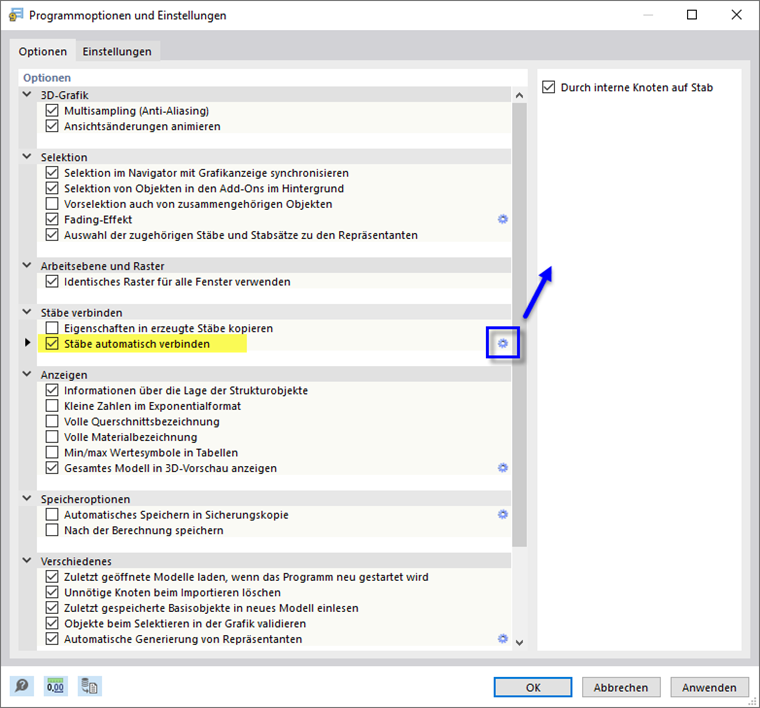

Stäbe werden per Voreinstellung automatisch verbunden, sobald sie sich beim Setzen kreuzen. Diese Einstellung ist im Dialog 'Programmoptionen und Einstellungen' hinterlegt, den Sie im Menü Optionen oder mit der Schaltfläche Programmoptionen aufrufen können. Die Verbindung wird durch interne Knoten des Typs Auf Stab hergestellt. So bleiben die Stäbe erhalten.

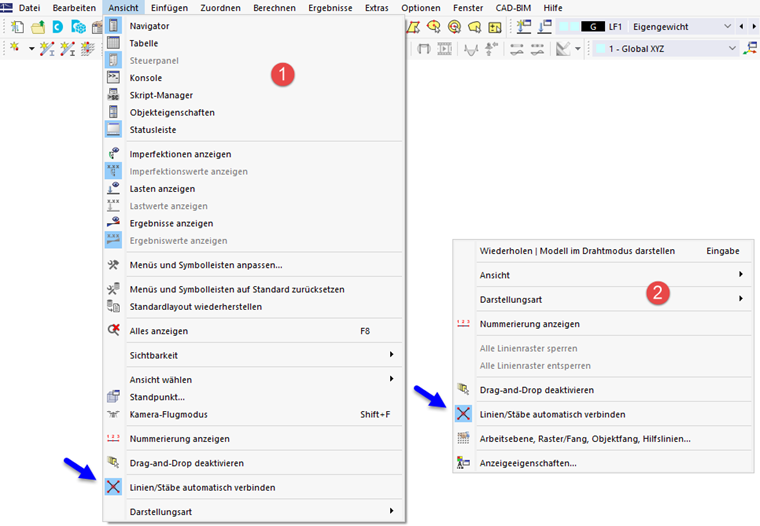

Auch im Menü Ansicht (1) oder dem allgemeinen Kontextmenü (2) können Sie steuern, ob beim Setzen von Stäben eine Teilung und Verbindung am gemeinsamen Knoten erfolgen soll.

Info

Deaktivieren Sie diese Funktion, wenn Sie beispielsweise Diagonalen für Auskreuzungen setzen: Die Zugstäbe sind im Regelfall nicht verbunden.

Funktion 'Verbinden'

Um kreuzende Stäbe nachträglich zu verbinden, nutzen Sie die Funktion Verbinden im Menü Extras oder die Schaltfläche Verbinden in der Symbolleiste.

Sie können die Stäbe verbinden, ohne sie vorher zu selektieren. Ziehen Sie einfach ein Fenster über dem Bereich auf, in dem Sie die Stäbe verbinden wollen. Die Objekte müssen nicht vollständig erfasst sein.

Info

Beim manuellen Verbinden werden die Originalstäbe durch Standardknoten geteilt. Dadurch entstehen neue Stäbe.
