Basis

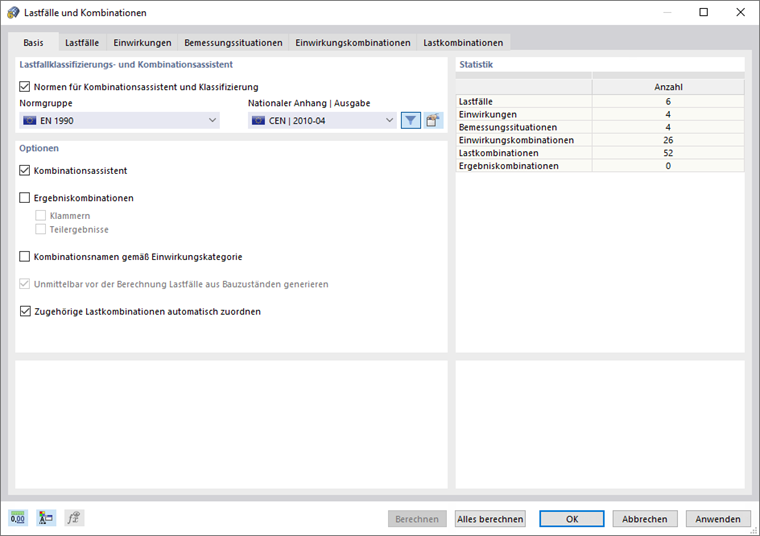

Das Register Basis verwaltet die allgemeinen Einstellungen zur Klassifizierung und Kombination der Lastfälle. Hier können Sie festlegen, ob die Lastfälle automatisch kombiniert werden und nach welcher Norm dies erfolgen soll.

Lastfallklassifizierungs- und Kombinationsassistent

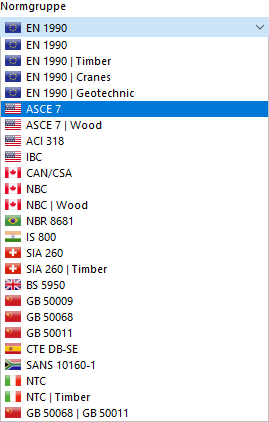

Das Kontrollfeld 'Normen für Kombinationsassistent und Klassifizierung' ist per Voreinstellung aktiviert. Es bewirkt, dass Sie die Lastfälle sogenannten Einwirkungskategorien zuweisen können. Auf dieser Grundlage werden die Lastfälle nach bestimmten Normvorgaben kombiniert. Es ist die Norm voreingestellt, die Sie bei den Modell-Basisangaben festgelegt haben (siehe Bild Nationalen Anhang auswählen ). Falls erforderlich, können Sie in der Liste 'Normgruppe' eine andere Norm auswählen.

Je nach Regelwerk können Sie in der Liste 'Nationaler Anhang | Ausgabe' entweder den Anhang oder die Fassung der Norm auswählen.

Wichtig

Wenn Sie die Normen deaktivieren, müssen Sie die Lastfälle manuell in Lastkombinationen überlagern. Es ist kein Nachweis dieser Kombinationen mit einem Bemessungs-Add-On möglich.

Optionen

In diesem Abschnitt können Sie festlegen, auf welche Weise die Lastfälle kombiniert werden sollen.

Kombinationsassistent

Der Kombinationsassistent ist standardmäßig aktiviert. Er unterstützt Sie bei der Aufgabe, die Lastfälle normenkonform zu klassifizieren und unter Berücksichtigung der Bemessungssituationen in Einwirkungskombinationen zu überlagern. Wenn Sie durch die einzelnen Register dieses Dialogs blättern, werden die Lastkombinationen automatisch erzeugt. Sie bilden die Grundlage für die Nachweise in den Bemessungs-Add-Ons.

Info

Deaktivieren Sie den Kombinationsassistenten nur, wenn Sie die Lastfälle manuell in Lastkombinationen überlagern möchten.

Sie können die Parameter des Kombinationsassistenten im Dialog 'Kombinationsassistent bearbeiten' überprüfen (siehe Kapitel Kombinationsassistenten).

Ergebniskombinationen

Für die statische Analyse werden in der Regel Lastkombinationen erzeugt, um nichtlineare Effekte korrekt zu erfassen. Ergebniskombinationen hingegen überlagern die Ergebnisse von Lastfällen oder Kombinationen, wie dies beispielsweise für dynamische Untersuchungen erforderlich sein kann.

Wenn Sie das Kontrollfeld 'Ergebniskombinationen' aktivieren, können Sie Ergebniskombinationen manuell in einem zusätzlichen Register dieses Dialogs definieren (siehe Kapitel Ergebniskombinationen).

Wichtig

Die ungünstigsten Konstellationen von Lastkombinationen werden in den Bemessungssituationen erfasst. Sie brauchen daher für die Nachweise in den Bemessungs-Add-Ons keine Ergebniskombinationen anlegen.

Wenn Sie das Kontrollfeld 'Klammern' aktivieren, können Sie eine Ergebniskombination über eine Schachtelung von Kriterien komplex definieren (vgl. Bild Ergebniskombination mit Unterkombinationen ). Die 'Teilergebnisse' ermöglichen zusätzliche Kombinationsvorgaben, die für die Bemessung herangezogen werden können.

Kombinationsnamen gemäß Einwirkungskategorie

Das Kontrollfeld steuert, ob die Namen der Einwirkungskombinationen mit den Bezeichnungen der Einwirkungen ("1.35 * E1 + 1.50 * E2 + 0.75 * E3") oder denen der Einwirkungskategorien ("1.35G + 1.50QI A + 0.75Qs") dargestellt werden.

Statistik

Dieser Abschnitt bietet eine Übersicht über die vorhandenen Lastfälle und die in den einzelnen Registern erzeugten Kombinationen.
