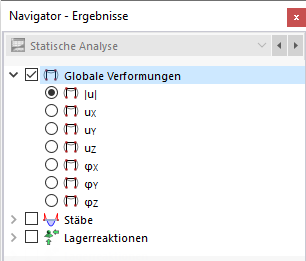

Sie können die Ergebnisse für Knoten grafisch über die Navigator-Kategorien Globale Verformungen und Lagerreaktionen darstellen. Die numerischen Knotenergebnisse finden Sie in der Tabellen-Kategorie Ergebnisse knotenweise.
Globale Verformungen
Das Bild Ergebnisse knotenweise in Tabelle zeigt die Tabelle mit den globalen Knotenverformungen.
Die Verschiebungen und Verdrehungen bedeuten:
| |u| | Absolutwert der Gesamtverschiebung |
| uX | Verschiebung in Richtung der globalen X-Achse |
| uY | Verschiebung in Richtung der globalen Y-Achse |
| uZ | Verschiebung in Richtung der globalen Z-Achse |
| φX | Verdrehung um die globale X-Achse |
| φY | Verdrehung um die globale Y-Achse |
| φZ | Verdrehung um die globale Z-Achse |
Tipp
Mit der Schaltfläche
können Sie die Verformungen als Bewegungsablauf darstellen (siehe Feature Animation der Verformungen).
Lagerkräfte
Die Lagerkräfte werden mit 'P', die Lagermomente mit 'M' bezeichnet. Sie sind in der Regel auf das globale Achsensystem bezogen. Im Navigator können Sie festlegen, welche Komponenten grafisch dargestellt werden. Für gedrehte Knotenlager ist auch die Ausgabe der lokalen Lagerkräfte möglich.
Die Tabelle listet die Kräfte und Momente auf, die in das Knotenlager eingeleitet werden. Es handelt sich also vorzeichenmäßig nicht um die Reaktionskräfte oder -momente vonseiten des Lagers. Die Vorzeichen ergeben sich aus der Richtung der globalen Achsen. Ist die globale Z-Achse nach unten gerichtet, so hat der Lastfall "Eigengewicht" beispielsweise eine positive Lagerkraft PZ, eine Windlast entgegen der globalen X-Achse eine negative Lagerkraft PX zur Folge. Die in der Tabelle ausgewiesenen Lagerkräfte stellen damit die Fundamentlasten dar.

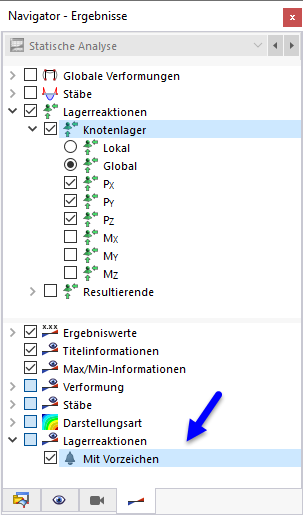

Anders als in der Tabelle stellen die 'Lagerreaktionen'-Vektoren in der Grafik die Reaktionskräfte und -momente vonseiten der Lager dar. Die Komponenten werden durch die Größe und Richtung der Vektoren visualisiert. Sie können die Vorzeichen der eingeleiteten Kräfte auch im Arbeitsfenster einblenden, indem Sie den entsprechenden Eintrag im unteren Navigatorabschnitt anhaken. Verwenden Sie diese Möglichkeit nur für die Visualisierung der eingeleiteten Kräfte, damit keine Missverständnisse entstehen.
Ein positives Lagermoment wirkt rechtsschraubig um die jeweilige positive globale Achse. Hier gilt wie bei den Lagerkräften, dass die Vektoren bereits vorzeichenbehaftet sind und die Werteangaben davon unabhängig zu betrachten sind: Die Vorzeichen geben die Richtungen der Momente in Bezug auf die globalen Achsen an.
Summe der Lasten und Summe der Lagerkräfte
Bei Lastfällen und Lastkombinationen werden am Ende der Tabelle die Kontrollsummen Σ von Belastung und Lagerkräften angegeben. Diese Bilanz wird eine Differenz ausweisen, wenn das Modell auch Stablager aufweist. Diese Lagerkräfte sind in der Gesamtbilanz ebenfalls zu berücksichtigen.
