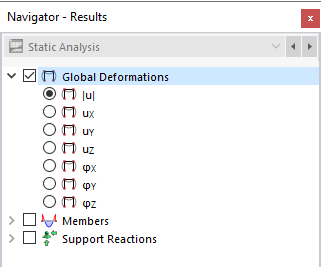

用户可以在导航器-结果中勾选【全局变形】和【支座反力】，以在模型中查看节点的计算结果。 并在表格中查看详细的数值结果。
全局变形
用户可以通过表格查看各个节点的全局变形。(见图表中每个节点的结果 )
各个类型的全局变形说明如下：
| u | 总变形的绝对值 | ||
| uX | 沿全局X轴方向的变形 | ||
| uY | 沿全局Y轴方向的变形 | ||
| uZ | 沿全局Z轴方向的变形 | ||
| φX | 绕全局X轴方向的转角 | ||
| φY | 绕全局Y轴方向的转角 | ||
| φZ | 绕全局Z轴方向的转角 |
提示
使用按钮
可以将变形显示为一个运动序列（参见专题 动画)。
支座反力

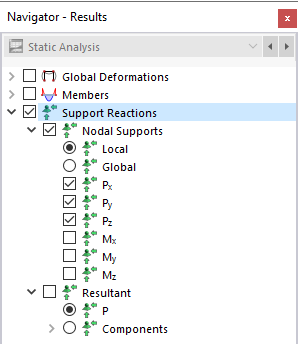

支座反力的力用“P”表示，支座反力的弯矩用“M”表示。 默认参照全局坐标系表达支座反力大小。 用户可以在左侧导航器中选择显示线支座反力的分量。 对于自定义了支座局部坐标系的支座反力，程序可以输出参照局部坐标系的支座反力。
表格中列出了支座反力(结构传递给节点支座的力和弯矩)。 关于符号，表格中的符号是结构对支座的力的符号， 其符号由全局坐标轴的方向决定，沿全局坐标轴正方向为正。 如果全局 Z 轴向下，在“自重”荷载工况中会得到正的支座反力 PZ ，在与全局 X 轴相反的方向上产生负的支座力 PX 。 表格中的支座反力(结构传递给支座的力)可以认为是基础所承受的荷载。

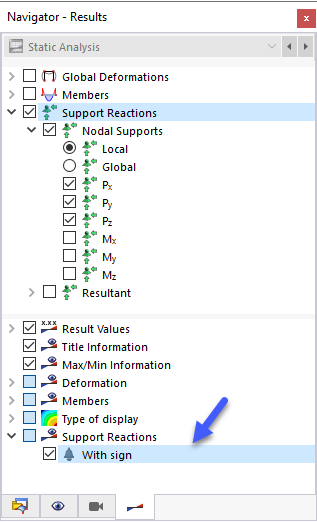

与表格中的数值结果相反，表格中显示的是结构传递给支座的力，而在模型中显示的为支座对结构的作用力。 在模型中，支座反力(支座对结构的作用力)的分量显示为箭头，箭头的大小和方向与该分量的数值相关。 用户可以在左侧导航器的下侧勾选【支座反力】-【带正负号】，以便查看支座反力(结构对支座的作用力)的正负号。 为了避免混淆支座反力(结构对支座的力)和支座反力(支座对结构的力)，建议不要勾选【带正负号】。
弯矩以绕坐标轴正方向顺时针旋转为正。 该正负号表示的是结构对支座的作用力方向。 沿全局坐标轴正方向为正。
荷载总和和支座反力总和
对于每个荷载工况和荷载组合，用户可以在表格末尾查看【荷载总和和支座反力总和】。 如果模型中也有杆件支座，该平衡将有所不同。 面支座、节点支座、杆件支座、线支座的支座反力总和才可与荷载总和平衡。
