荷载工况之间的关系

荷载工况之间的关系载描述了在荷载工况组合中必须考虑的规则。 用户可以通过定义【荷载工况之间的关系】来控制哪些荷载工况必须同时出现、哪些荷载工况不可同时出现。

同时出现的荷载工况

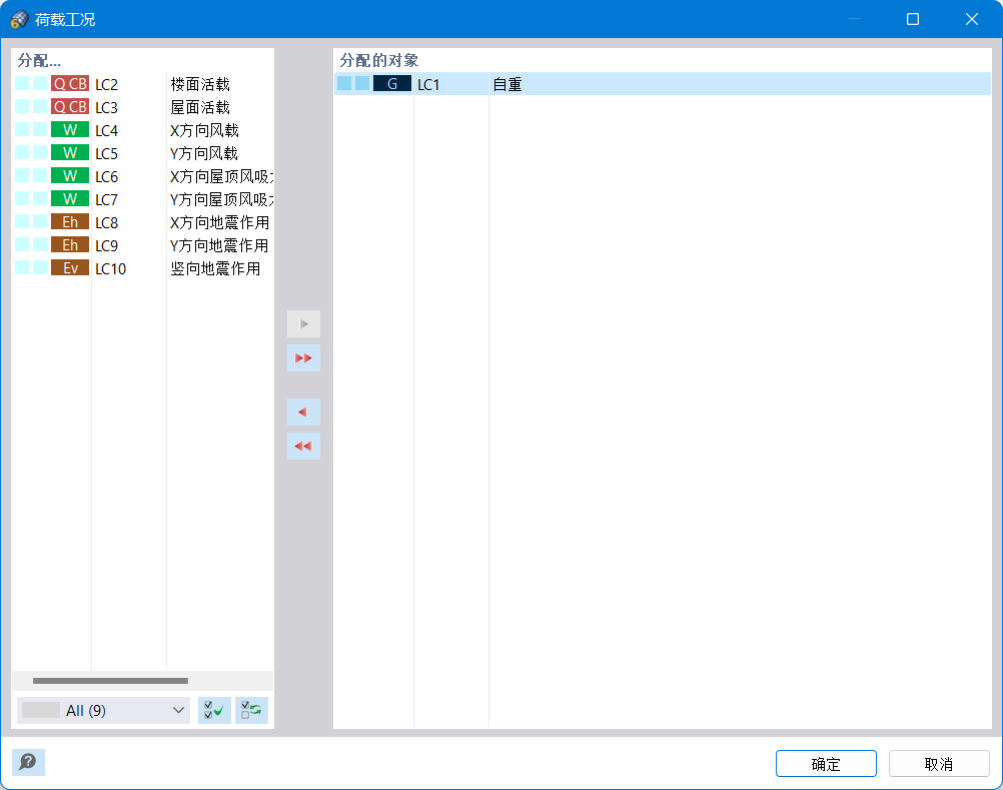

用户可以在'选定的荷载工况'中直接输入荷载工况编号。 或点击该输入框,出现 编辑对象 按钮, 这样用户可以以对话框的形式指定荷载工况。

选择荷载工况,点击 加 按钮。 用户也可以双击该工况的方式,将荷载工况传递到'分配的对象'列表中

在'只与荷载工况组合'列中,输入在作用组合中与所选荷载工况同时出现的荷载工况的编号。

你还可以最右侧的备注中输入说明。

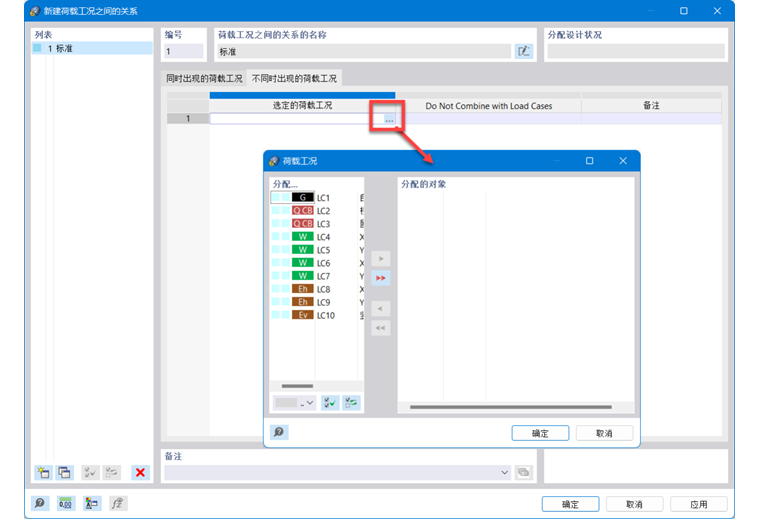

不同时出现的荷载工况

为了减少创建的荷载组合的数目,用户可以在该选项卡中定义哪些荷载工况不同时出现。 如上所述,在'选定的荷载工况'和不与荷载工况组合中定义从不一起出现的荷载工况。

提示

程序默认各个风荷载作用类型的荷载工况不同时出现。 用户无需指定该类荷载工况互斥。

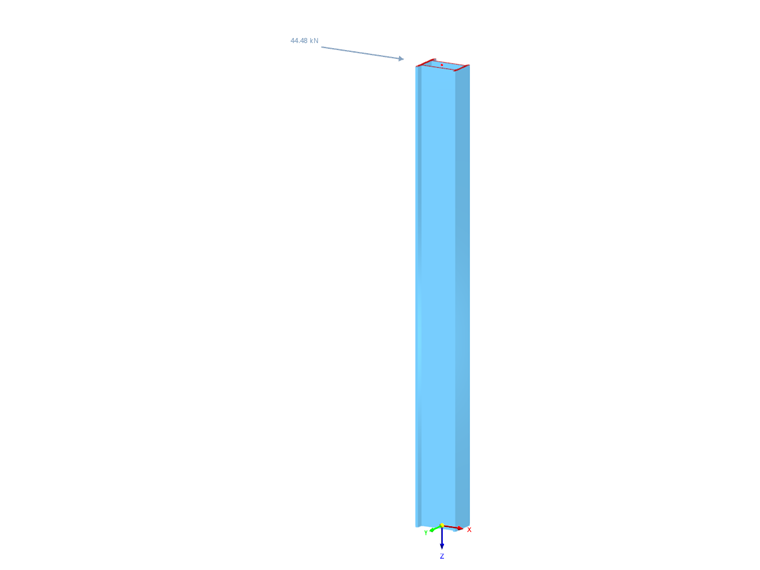

以下模型显示了满载和折减风荷载的立柱。 借助风荷载和永久荷载之间的关系,可以在两种设计情况下创建相应的荷载组合。

信息

荷载工况关系可以使用# extbookmark manual|选项|考虑包含/不同的荷载工况 # 分配。
