结果图

可以在图表中对杆件、杆件集和代表的结果图进行评估。 首先,在工作窗口中选择对象。 按住 Ctrl 键可以进行多选。 然后,使用以下选项之一打开结果图:

  • 菜单'结果' → 所选杆件/杆件集的结果图
  • “结果图”右键菜单项

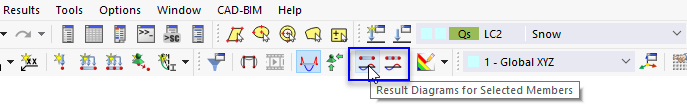

  • '结果图'按钮

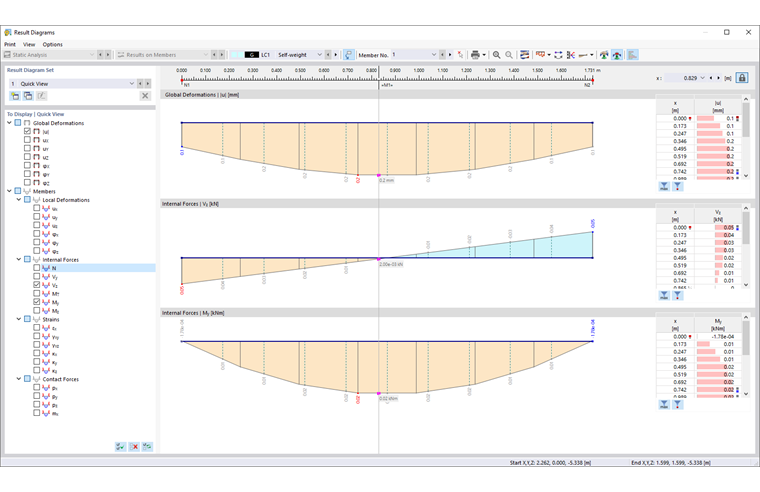

出现'结果图'对话框。

工具栏

所选对象类型在'杆件/杆件集上的结果'列表中。 您也可以选择其他类型。

在荷载工况和组合的列表中,可以在单个结果之间切换。

对于杆件和多杆件集,显示所选对象的编号。 如果您想检查另一个对象的结果,请在列表中选择它的编号或使用 单独选择 按钮进行图形选择。

这些按钮具有以下功能:

在表格中显示对象 同步在导航器中激活结果类型的图(与多个 结果图集相关)
打印 打印当前结果图
Vergrößern 增加结果图
Verkleinern 减小结果图
Anzeigeeigenschaften 打开 显示属性对话框,进行显示调整
Mehrere Ergebnisverläufe 控制显示 多个对象的结果图
Umkehren 反转结果图的方向
Vertikale Achse 显示或隐藏最大值的坐标
Glättung aus 显示实际结果图或平滑结果(列表按钮)
Glättungsbereich definieren 打开 平滑结果图的范围对话框
Glättungsbereich ein/aus 打开或关闭平滑范围
关系刻度 显示或隐藏表格值的彩色关系刻度

结果图集

在左上角的窗口部分中可以保存图表。 包含所选结果的'快速查看'是预设好的。

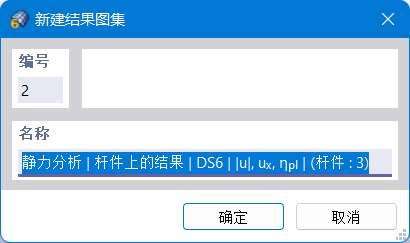

如果想要保存当前的图表设置,请点击 新建 按钮。 在'新建结果图集'对话框中输入说明。

点击确定后,结果图作为'结果图集'出现在列表中。

信息

在表格中显示对象 按钮控制在结果图集之间切换时显示的结果类型: 如果激活(默认),则会出现最初保存的图表。 如果停用该功能,当前的导航器类别将应用于其他图表。

导航器

在导航器中勾选您想要在图表中评估的结果类型: 变形、内力、扭曲或接触力。 每种结果类型都显示在一个单独的图中。

图表

在窗口的主要区域中是所选结果类型的图表。 您可以使用 Vergrößern Verkleinern 按钮调整显示大小。

沿杆件或杆件集移动鼠标时,会显示相应 x 位置的“移动”结果值。 位置 'x' 是杆件或杆件集的始端;显示在右上角。 您也可以在输入栏中输入 x 位置。 要想将鼠标指针锁定在指定位置,请点击 Aufsperren 按钮。

如果显示多个对象的图,可以使用列表按钮 Mehrere Ergebnisverläufe 设置显示。 有不同的选项可供选择。

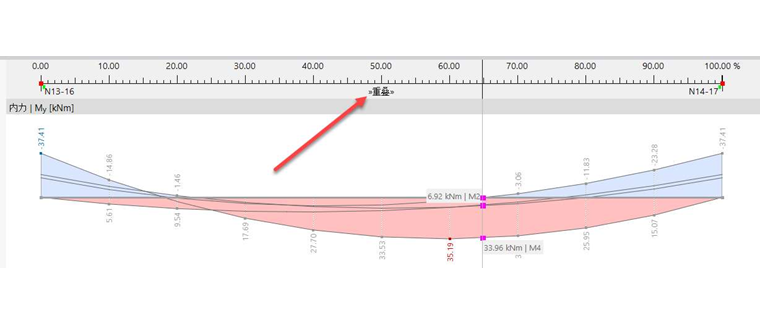

下图是重叠显示的三个杆件的弯矩 My

使用 ' 选项重叠 | 只包络'选项,图中的灰色线和数值将被忽略。

在右侧窗口区域中,结果值以表格形式列出。 这些是边缘节点以及极值位置和划分点的可用结果。 后者对应于在# extbookmark 手册对话框中指定的杆件分段。|membersTab|计算的杆件分段编号。

您可以使用表格下方的按钮对结果进行过滤。

Maximalwerte 只显示极值
Knotenwerte 只显示端部值

显示设置

如果想要调整结果图的显示,请点击工具栏中的 Anzeigeeigenschaften 按钮。 在'显示属性'对话框中,可以自定义颜色、线和值。

结果图的平滑范围

您可以通过用户自定义的'平滑范围'对结果值进行平均,以便为工程目的准备结果。 这样,例如可以减少支座上方的弯矩峰值。

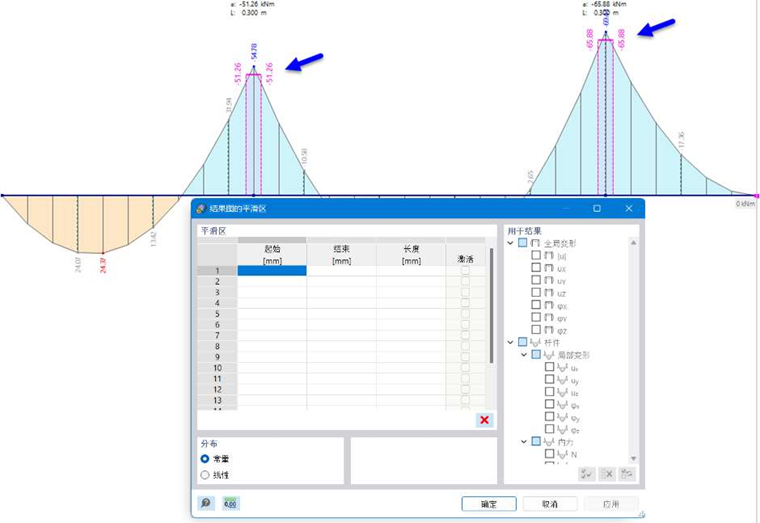

点击工具栏中的 Glättungsbereich definieren 按钮,打开'结果图的平滑范围'对话框。

在'平滑范围'表中,定义您想确定其平均值的区域。 开始、结束和长度的输入是交互式的。 使用'激活'复选框可以控制在图表中考虑哪个区域。

在'应用于结果'部分中,选择应对其结果平滑的变形、内力或扭曲。

在对话框的'分布'部分中,您可以控制平滑范围内的值是以常数(如上图所示)还是线性分布显示。
