杆件代表

杆件代表是在材料、截面、杆件类型和长度方面具有相同属性的对象的模式。 这些代表可以理解为“杆件模板”。 它们便于对结果进行评估和记录。 由于只分析具有所有相似类型的内力和弯矩的杆件,杆件代表在程序和打印输出中提供了一个很好的概述。

信息

要使用员工代表,请在# extbookmark 手册选项卡的基本模型信息中激活该选项|选项|设置和选项#选项卡。

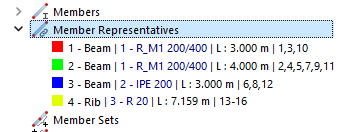

代表不是手动创建的,而是由 RSTAB 根据模型中杆件属性自动创建的。 在导航器中会列出它们。

如上图示例所示,RSTAB 为具有相同截面但不同长度的混凝土杆件创建两个代表。

信息

代表的颜色符号也会显示在图形中。 相同类型的杆件使用不同的颜色可以快速识别输入错误。

默认情况下,RSTAB 为以下准则创建代表:

  • 材料
  • 截面
  • 线类型
  • 杆件类型
  • 杆件长度

您可以使用 员工代表助理 来细化上述准则。 该向导位于'模型 - 基本数据'对话框的'杆件代表'选项卡中,该对话框可以通过 编辑基本数据 按钮或'杆件代表'快捷键打开。导航器中的菜单。

您可以在'编辑杆件代表'对话框中检查代表的属性。 使用编辑按钮打开对话框。

在'列表'中显示了模型的所有代表。 对话框的'杆件'部分显示了分配给所选代表的具有相同属性的杆件的编号。

基本选项卡中,您可以看到'映射'和 ' 信息 | 分析型',关于结构分析。 在'摘要'中显示了代表中包含的杆件的总质量。
