Reprezentaty prętów to szyki dla obiektów, które mają identyczne właściwości pod względem materiału, przekroju, typu pręta i długości. Tych przedstawicieli można rozumieć jako „szablony prętów”. Ułatwiają ocenę i dokumentację wyników. Ponieważ analizowany jest tylko pręt z głównymi siłami wewnętrznymi i momentami podobnych typów, przedstawiciele prętów zapewniają dobry przegląd zarówno w programie, jak i na wydruku.

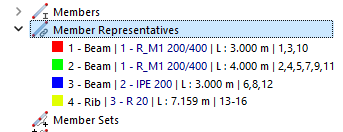

Przedstawiciele nie są tworzone ręcznie, ale są tworzone automatycznie przez program RSTAB na podstawie właściwości prętów w modelu. Są one wyświetlane w nawigatorze.
Jak pokazuje przykład na powyższym rysunku, program RSTAB tworzy dwa reprezentacje dla prętów betonowych o tym samym przekroju, ale o różnych długościach.
Domyślnie program RSTAB tworzy reprezentatywne dla następujących kryteriów:
- Materiał
- Przekrój
- Typ linii
- Typ pręta
- długość pręta
Asystent przedstawiciela personelu umożliwia doprecyzowanie wymienionych kryteriów. Kreator znajduje się w zakładce 'Pręty' w oknie dialogowym 'Model - dane bazowe', które można otworzyć za pomocą przycisku
lub skrótu klawiszowego 'Pręt' w nawigatorze.

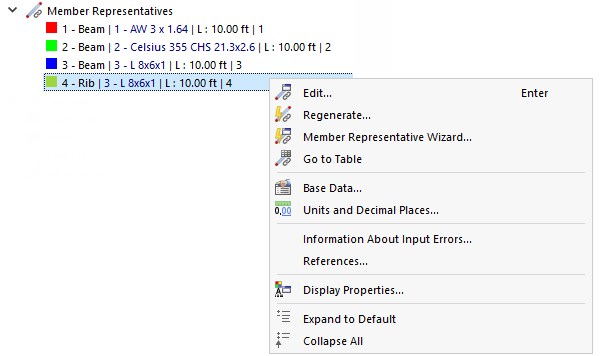

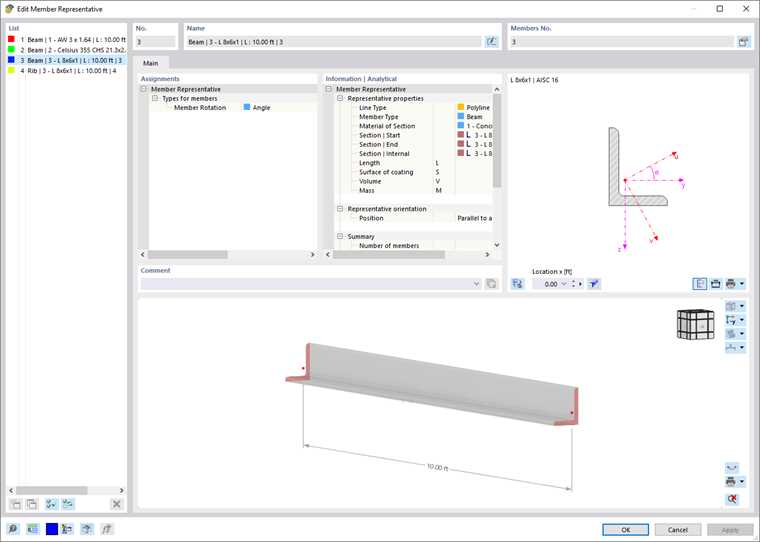

Właściwości reprezentanta można sprawdzić w oknie dialogowym 'Edytuj reprezentację pręta'. Okno dialogowe można otworzyć za pomocą funkcji menu kontekstowego Edytuj (patrz ilustracja 'Przedstawicielstwa pręta' - menu kontekstowe) lub klikając dwukrotnie pozycję nawigatora.
'Lista' zawiera przegląd wszystkich przedstawicieli modelu. W sekcji okna dialogowego 'Pręty' wyświetlane są numery prętów, które mają te same właściwości i są przypisane do wybranego reprezentatywnego.
W zakładce Podstawowe można zobaczyć 'mapowania' i 'informacje | Analityczna' dotycząca analizy statyczno-wytrzymałościowej. 'Podsumowanie' pokazuje między innymi łączną masę prętów wchodzących w skład reprezentanta.
