W notatkach można opisać za pomocą krótkiego tekstu takie obiekty modelu jak podpory lub pręty.

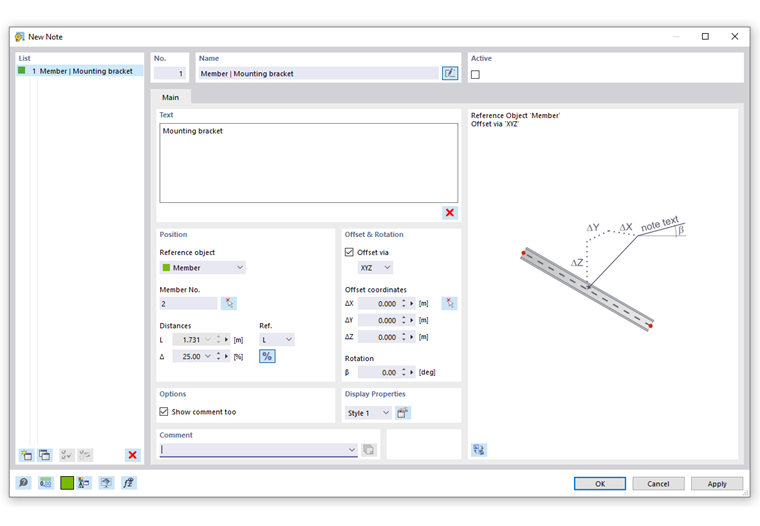

Okno dialogowe "Nowa uwaga"

Za pomocą przycisku na pasku narzędzi CAD można wstawiać notatki bezpośrednio na modelu.

Przycisk Notatki w pasku narzędzi CAD

Tekst należy wprowadzić w małym oknie dialogowym Nowa uwaga. Następnie należy kliknąć obiekt w oknie roboczym (1). Jeżeli 'Odsunięcie' jest aktywne, należy drugim kliknięciem myszy ustawić uwagę w żądanej odległości (2). Notatka zostanie umieszczona na aktualnej płaszczyźnie roboczej lub na wybranej płaszczyźnie globalnej.

Graficzne ustawianie notatki

Text

Wpisz swoje uwagi.

Pozycja

Wybierz z listy 'Obiekt odniesienia'.

Wybór obiektu odniesienia

Pozostałe parametry w tej sekcji okna dialogowego są dostosowywane do obiektu odniesienia. Należy wprowadzić 'Nr' obiektu lub zdefiniować graficznie za pomocą przycisku .

Dla pręta można zdefiniować 'Odległości': W ten sposób można zdefiniować miejsce, w którym notatka zostanie umieszczona na pręcie. Jest on odniesiony do początku pręta. Za pomocą przycisku można przełączać między opcjami wprowadzania danych względnych i absolutnych. Na liście 'Odnośnik' należy zdefiniować długość lub płaszczyznę odniesienia dla notatki.

Odsunięcie i obrót

'Odsunięcie' określa odległość notatki od obiektu odniesienia. W oknie dialogowym przycisku można zdefiniować tę odległość graficznie (patrz krok (2) na obrazku Graficzne ustawianie uwagi).

Należy wybrać z listy płaszczyznę, w której notatka ma zostać wyświetlona z odsunięciem. Za pomocą wpisu 'XYZ' można zdefiniować 'Współrzędne odsunięcia' Δ w każdym z trzech kierunków globalnych; przy pozostałych trzech ustawieniach można je zdefiniować tylko w jednej płaszczyźnie globalnej.

Aby obrócić tekst notatki, wprowadź kąt β 'Obrotu'.

Opcje

Pole wyboru 'Pokaż też komentarz' określa, czy wyświetlany jest również komentarz zdefiniowany przez użytkownika w sekcji 'Komentarz' poniżej.

Właściwości wyświetlania

'Styl' określa symbol strzałki i czcionkę używaną do wyświetlania notatki. Aktualny styl można sprawdzić za pomocą przycisku : Wyświetlone zostanie okno dialogowe 'Właściwości wyświetlania' z podglądem opisu. Tutaj można dostosować styl do różnych typów notatek.

Wyświetlanie notatek

Komentarze można wyświetlać lub ukrywać w 'Nawigatorze - Wyświetlanie' w 'Obiekcie pomocniczym' (porównaj Pokaż i ukryj wymiary ). 'Nawigator - Dane' oferuje możliwość indywidualnego sterowania wyświetlaniem notatek.

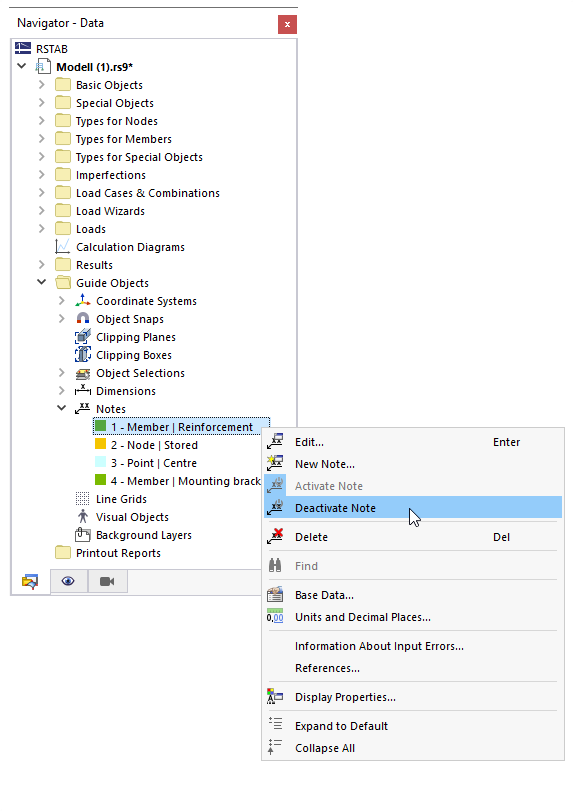

Pokaż i ukryj notatki indywidualnie

Alternatywnie można użyć pola wyboru w sekcji okna dialogowego Aktywne (patrz ilustracja Nowa uwaga).
