Układy współrzędnych zdefiniowane przez użytkownika ułatwiają wprowadzanie części modelu, które nie leżą w żadnej z globalnych płaszczyzn osiowych. Nie mają one nic wspólnego z układami osi prętów.
Domyślnym układem współrzędnych jest układ 'Globalny XYZ' odnoszący się do globalnych osi XYZ oraz punktu początkowego.
Wskazówka
Okno dialogowe 'Układ współrzędnych' można otworzyć również za pomocą przycisku
, widocznego obok listy układów współrzędnych (zob. rysunek Wybór układu współrzędnych).
Typ układu współrzędnych
Lista zawiera kilka opcji definiowania układu współrzędnych:
- Odsunięcie XYZ: Początek globalnego układu współrzędnych XYZ zostaje przesunięty do innego punktu.
- 3 punkty: Układ współrzędnych jest definiowany za pomocą trzech punktów.
- 2 punkty i kąt: Układ współrzędnych jest definiowany za pomocą dwóch punktów płaszczyzny oraz kąta obrotu.
- Punkt i 3 kąty: Układ współrzędnych jest definiowany przez punkt i trzy kąty obrotu osi globalnych.
Punkt początkowy
Punkt zerowy nowego układu współrzędnych można wprowadzić lub określić graficznie za pomocą przycisku
.
Punkty / Obrót
W kolejnych sekcjach okna można zdefiniować punkty lub kąty obrotu, w zależności od typu układu współrzędnych. Należy pamiętać, że trzy punkty nie mogą leżeć na prostej linii.
Osie układu współrzędnych zdefiniowanego przez użytkownika są oznaczane jako U, V i W (zob. grafika w oknie dialogowym Nowy układ współrzędnych).
Przykład

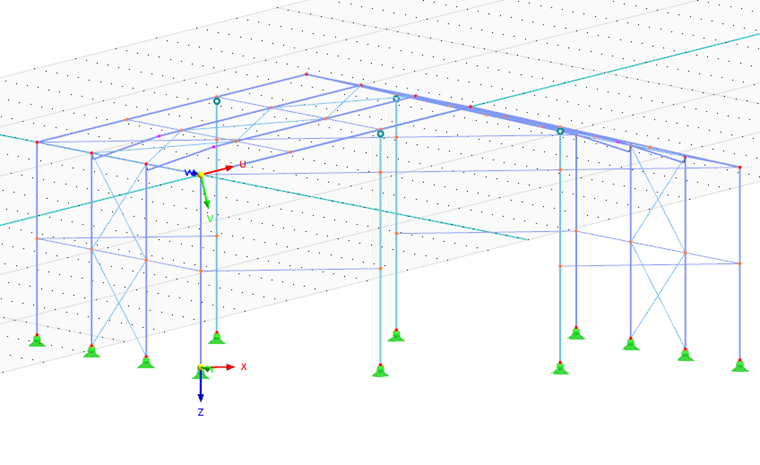

Aby zdefiniować układ współrzędnych dla płaszczyzny dachu, należy umieścić 'Punkt początkowy' w narożu ramy. Jako 'Punkt na osi +U' należy wybrać węzeł kalenicowy odpowiedniego rygla, a jako 'Punkt w płaszczyźnie +UW' wskazać inne naroże ramy na tym samym boku hali.
Raster odnosi się do płaszczyzn roboczych UV, VW i UW, w których można zdefiniować nowe obiekty.

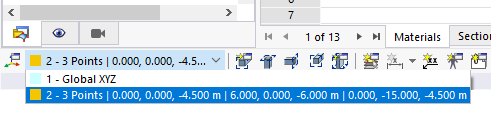

Na liście w lewej dolnej części paska narzędzi CAD można przełączać między układami współrzędnych.
