Os sistemas de coordenadas definidos pelo utilizador permitem uma introdução mais fácil das partes do modelo que não estão em nenhum dos planos do eixo global. Não têm nada a ver com o sistema de eixos das barras.
A predefinição é o sistema de coordenadas 'global XYZ' relacionado com os eixos globais XYZ e a origem.
Sugestão
Também pode abrir a caixa de diálogo 'Sistema de coordenadas' com o botão
ao lado da lista de sistemas de coordenadas (ver imagem Selecionar o sistema de coordenadas ).
Tipo de sistema de coordenadas
A lista oferece diversas opções para a definição de um sistema de coordenadas:
- Desvio XYZ: A origem do sistema de coordenadas global XYZ é movida para outro ponto.
- 3 pontos: O sistema de coordenadas é definido por três pontos.
- 2 pontos e ângulo: O sistema de coordenadas é definido por dois pontos através de um plano e um ângulo de rotação.
- Ponto e 3 ângulos: O sistema de coordenadas é definido por um ponto e três ângulos de rotação dos eixos globais.
Ponto de origem
Introduzir o ponto zero do novo sistema de coordenadas ou defini-lo graficamente com o botão
.
Pontos/Rotação
Nas outras secções de diálogo, pode definir os pontos ou os ângulos de rotação, dependendo do tipo de sistema de coordenadas. Tenha em consideração que os três pontos não devem estar numa linha recta.

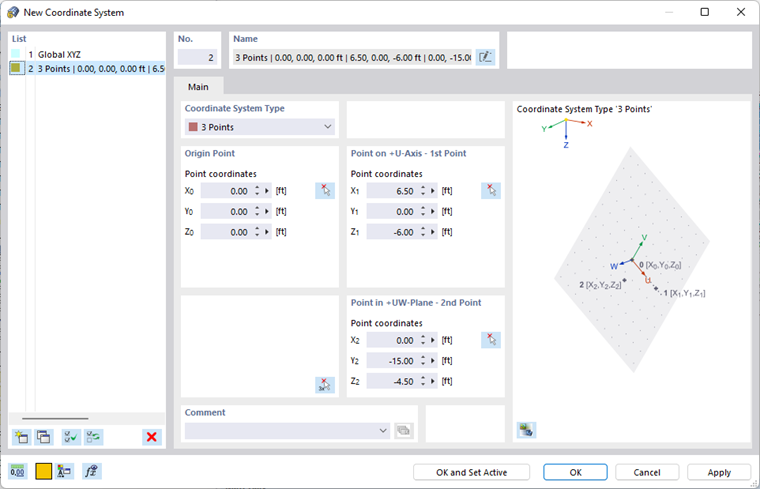

Os eixos de um sistema de coordenadas definido pelo utilizador são designados por U , V e W (ver o gráfico na caixa de diálogo Novo sistema de coordenadas).

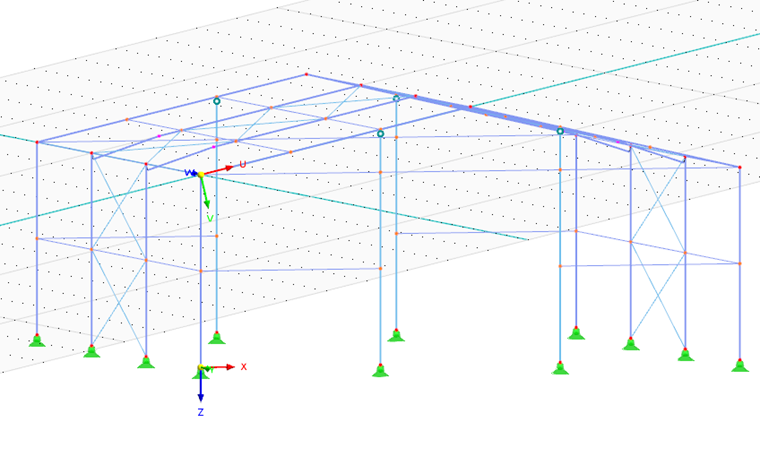

Exemplo
Para definir um sistema de coordenadas para o plano da cobertura, coloque o 'Ponto de origem' no canto da estrutura. Selecione o nó de cumeeira da viga de pórtico correspondente como 'Ponto no eixo +U' e outro canto de pórtico no mesmo lado do pavilhão como 'Ponto no +Plano UW'.
A grelha refere-se aos planos de trabalho UV, VW e UW onde pode definir novos objetos.

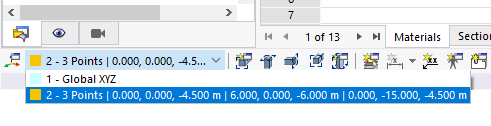

Pode alternar entre os sistemas de coordenadas na lista no canto inferior esquerdo da barra de ferramentas CAD.
