A geometria do modelo é definida por nós. Estas são essenciais para criar barras. Ao introduzir graficamente barras, os nós são criados automaticamente.
O número do nó é atribuído automaticamente, mas pode ser alterado. A ordem é irrelevante para a numeração. Também não tem de ser contínuo; são permitidas lacunas na numeração.
Geral

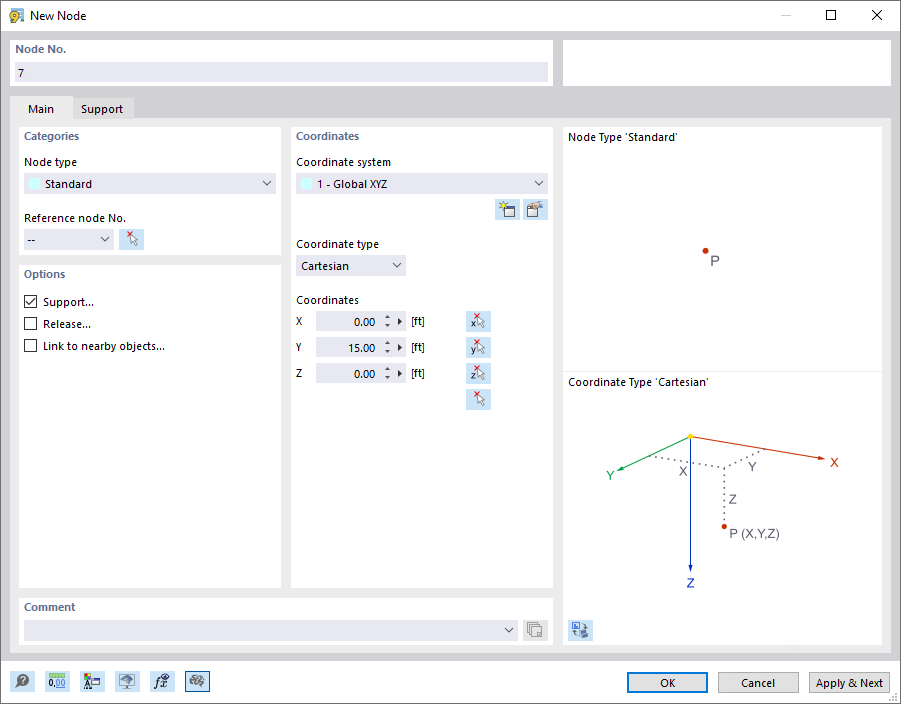

O separador Geral gere os parâmetros do nó mais importantes.

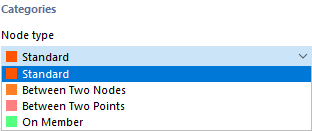

Tipo de nó
Estão disponíveis vários tipos de nós para seleção na lista.
Estandardizado
Este tipo de nó é utilizada mais frequentemente. Os nós padrão podem ser colocados graficamente no plano de trabalho ou em qualquer parte do espaço de trabalho mediante a especificação das coordenadas. Quando introduz graficamente barras, também serão criados nós padrão. Os nós padrões são exibidos a vermelho no modelo.
Entre dois nós
O nó encontra-se na linha de ligação existente entre dois outros nós. Assim sendo, não é necessário definir uma barra para depois dividi-la por um nó intermédio. Os nós de referência e a distância tem de ser definidos noutro separador.
Entre dois pontos
O nó encontra-se na linha de ligação existente entre dois pontos. Os pontos e a distância necessitam de ser definidos noutro separador (ver a imagem Definir um nó entre dois nós).

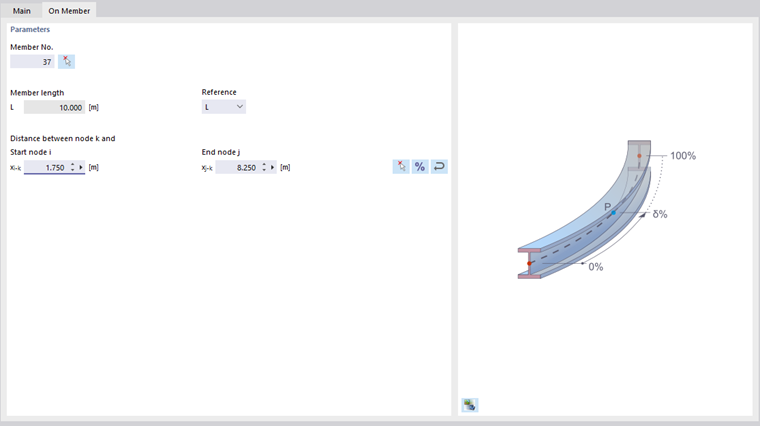

Na barra
Com este tipo de nó, a barra não é dividida em duas, mas permanece inalterada. Desta forma, é possível por exemplo, dispor apoios laterais singulares na barra. A barra e a distância tem de ser definidas noutro separador.
Sugestão
Utilize o
permite alternar entre as distâncias relativas e absolutas.
Nó de referência
Estas coordenadas geralmente referem-se à origem do sistema de coordenadas global (entrada "--"). mas também é possível defini-los em relação a outro nó. Isto é útil, por exemplo, para colocar o nó à distância de uma posição definida. Para isso, pode utilizar a opção "Anterior" na lista. Também pode introduzir diretamente o nó de referência ou selecioná-lo com o botão
no modelo.
Sistema de coordenadas
O sistema de coordenadas representa o sistema de referência, onde a posição do nó no espaço é descrita. Na maioria dos casos, os nós podem ser definidos no sistema de coordenadas "Global XYZ". No entanto, também são possíveis os sistemas de coordenadas definidos pelo utilizador. O capítulo {%>
Tipo de coordenada
Dependendo da geometria do modelo, estão disponíveis diversos formatos para descrever a posição nodal.
Na maioria dos casos, os nós podem ser definidos como "Cartesiano": Os eixos X, Y e Z descrevem uma extensão de translação (distâncias) segundo a qual todas as direcções são iguais. Em contrapartida, os tipos de coordenadas cilíndricos facilitam a entrada de geometrias de rotação simétrica. Tem de especificar a posição do nó através da distância, raio e ângulo. O tipo de coordenada polar permite definir um nó num sistema esférico através de um raio e dois ângulos.
Coordenadas
A posição de um nó pode ser descrita através das coordenadas X, Y, Z. Se o tipo de coordenada é cilíndrico ou polar, tem de especificar as distâncias e ângulos. Neste caso, as "Coordenadas globais" do nó também são apresentadas no sistema de coordenadas cartesiano.
Utilize o botão Aplicar e Seguinte para definir diversos nós sem sair da caixa de diálogo.
apoio
Ao nó, pode ser atribuído um apoio. Os graus de liberdade e as constantes da mola tem de ser definidos nas condições de apoio (ver capítulo Apoios nodais).
Libertar
Uma libertação no nó oferece a possibilidade de desacoplar o modelo neste ponto (ver o capítulo Libertações de nós). Desta forma, pode controlar quais os deslocamentos e rotações que serão transferidos no nó.
Ligar a objetos próximos
Um acoplamento liga automaticamente o nó com outro objecto que se encontra dentro de um determinado raio em torno do nó (ver Capítulo Restrições nodais). Pode atribuir o tipo de ligação num novo separador.
Definir nó graficamente

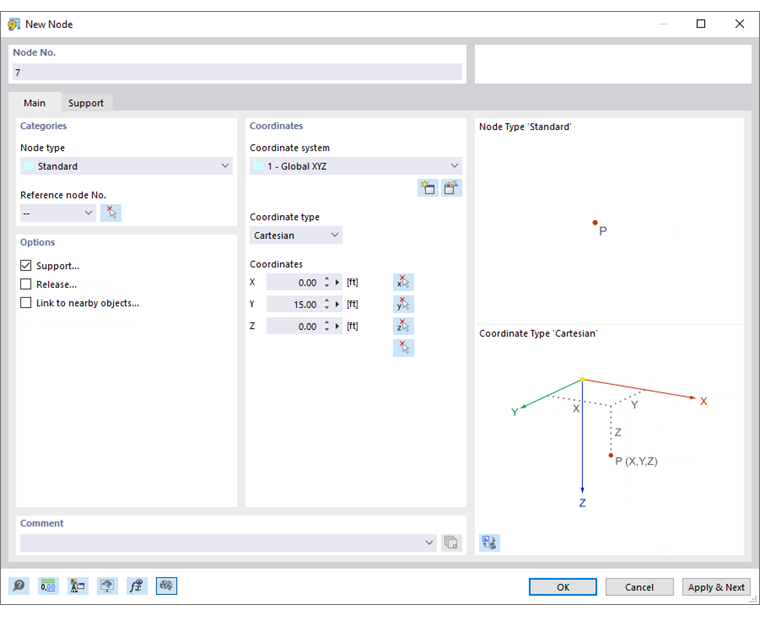

Quando clica no botão para abrir a caixa de diálogo 'Novo nó',
pode definir os nós diretamente através de um clique do rato no plano de trabalho.
Os nós são geralmente ajustados aos pontos de grelha que se encontram alinhados com o sistema de coordenadas atual. Se introduz as coordenadas manualmente na caixa de diálogo, pode aplicá-las com Aplicar. Contudo, certifique-se de que deixa o cursor dentro da caixa de diálogo para que a sua entrada não seja substituída por uma nova posição.
