Antes de iniciar o cálculo, pode realizar uma {%>

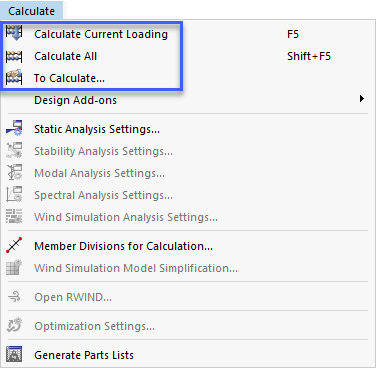

O menu Calcular oferece várias opções para iniciar a análise estrutural do modelo. Estas encontram-se descritas no capítulo Iniciar o cálculo.
Se as opções para {%}#/pt/solucoes/servicos-online/calculos-em-nuvem-cálculo]] se encontram ativadas, encontram-se disponíveis outros itens de menu.
No menu 'Calcular', também pode aceder a Configuração de análise estática.
Divisões de barra para o cálculo

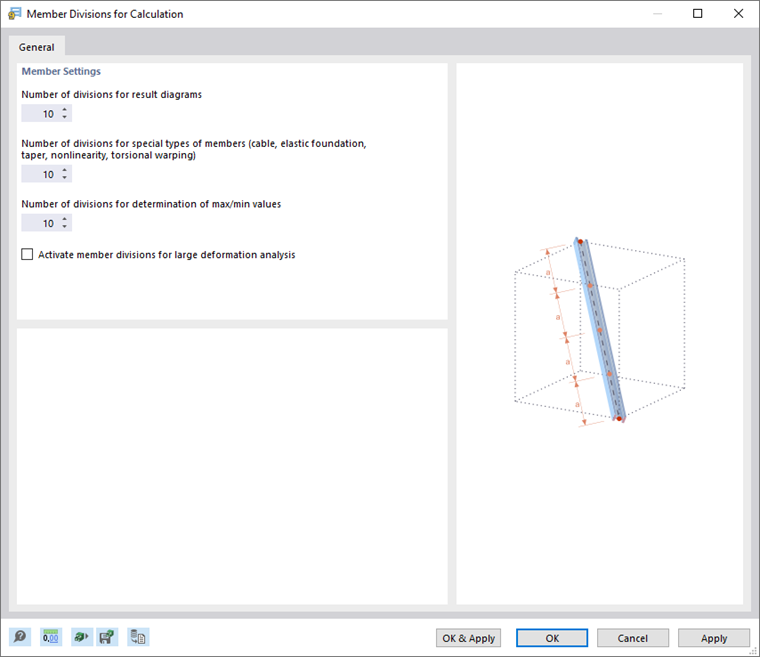

A distribuição, bem como o grau de refinamento dos resultados gráficos são baseados nas configurações especificadas na caixa de diálogo 'Divisões de barra para o cálculo'. Pode abrir esta caixa de diálogo utilizando a função Cálculo de divisões de barra no menu 'Calcular'.
Número de divisões para os diagramas de resultados

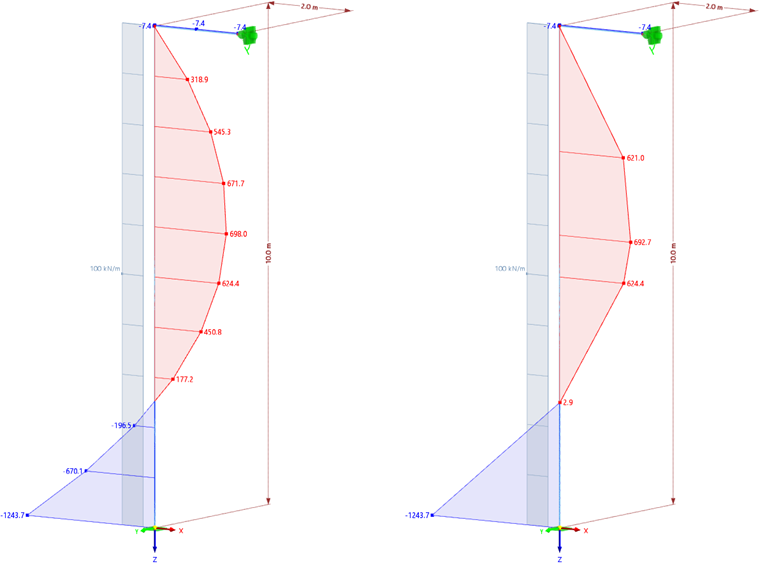

O valor introduzido nesta caixa de texto afecta a distribuição gráfica dos resultados das barras: Por exemplo, se está definida uma divisão de 10, o RSTAB divide o comprimento da barra maior dentro do modelo por 10. Com base neste comprimento de divisão relacionado com o sistema, o RSTAB determina as distribuições gráficas de resultados nos pontos de divisão para cada barra (ver imagem Momentos fletores).
Número de divisões para tipos de barras especiais
Em contraste com a opção de divisão descrita acima, é agora definida uma divisão real da barra através dos nós intermédios internos. A especificação afecta barras de fundação elásticas com secção assimétrica (pressões de contacto), barras de secção variável (interpolação dos valores da secção) e barras com propriedades plásticas (áreas de cedência).
Número de divisões para a determinação de valores máx/mín
O valor deste campo de entrada especifica a divisão interna pela qual as forças internas máxima e mínima das barras são determinadas. Assim sendo, esta divisão (configuração padrão: 10) representa a base para os valores extremos apresentados nas tabelas e gráficos de resultados.
Ativar divisões de barra para análise de grandes deformações, estabilidade estrutural, análise dinâmica
Diese Option ermöglicht es, auch Balkenstäbe für Untersuchungen nach Theorie III. Ordnung oder hinsichtlich der Stabilität und Dynamik durch Zwischenknoten zu teilen und so mit einer höheren Genauigkeit zu erfassen. Hierbei wird die Anzahl der Teilungen für 'besondere Stabtypen' angesetzt (zweites Eingabefeld oben)
